傳統捲門電燈照明延時計時

茶米0439
個人積分：0分
文章編號：88768568

0分

樓主

2023-12-08 20:55

想要自己裝設一組自動控制，我家車庫是傳統的鐵捲門，馬達是RF12 。

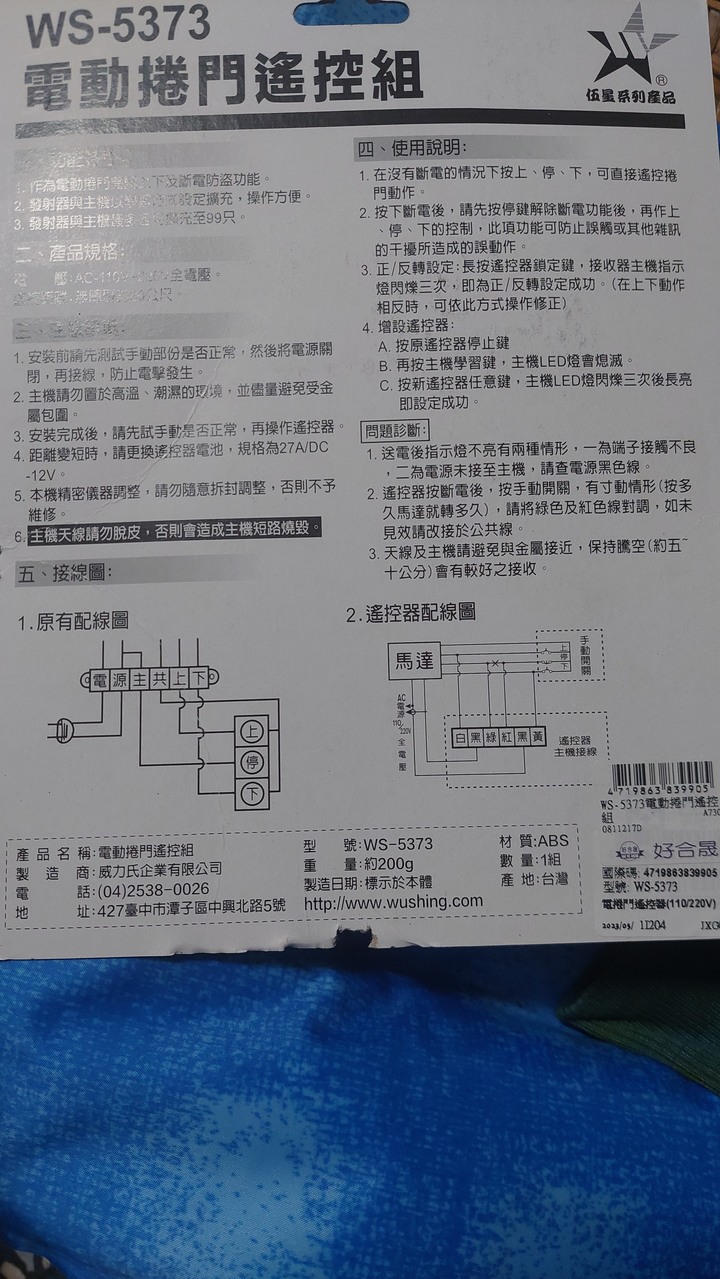

前陣子已有自行加裝鐵捲門的遙控，但是每次進車庫後還要下車開電燈

於是想額外裝設一組電燈只有在鐵捲門打開時電燈會亮然後持續亮3分鐘後熄滅

版上有看到快速鐵捲門的接法，但還是看不太懂迴路怎麼接? 沒辦法換成傳統捲門的接法

******************************************
更新

已實測成功，很感謝各位的回答，特別感謝16樓大大，畫出非常詳細的迴路圖

2023-12-08 20:55 發佈

文章關鍵字鐵捲門我家車庫傳統捲門電燈照明馬達電燈 RF12 傳統捲門熄滅版車庫辦法

captainwu

captainwu
個人積分：2502分
文章編號：88768929

2502分

2樓

2023-12-08 22:23

理論上應該可以外掛一個電路，
使用電流感應開關+時間繼電器來驅動燈泡達到你的目的，
好處是不需要去動到鐵門的電路，
不過這是我想像的，沒有實做過就是了 sorry

迷濛

迷濛
個人積分：184分
文章編號：88769016

184分

3樓

2023-12-08 22:38

我是覺得齁.....

直接新作一個感應照明的就好

別跟捲門連動.....
或者說幾分鐘就滅掉

用到後來會罵的!!!

因為都照不夠久

在高雄 !! 台南屏東也有捲門服務歡迎來電+賴 0955196630

茶米0439 樓主

所以會額外裝一組電燈，只供停車出入的這是昌庫兼車庫洗衣服也都在昌庫所以原本電燈開關迴路不會動

2023-12-09 18:37

分身回覆

分身回覆
個人積分：3483分
文章編號：88769264

3483分

4樓

2023-12-08 23:19

茶米0439 wrote:
想要自己裝設一組自動控制，我家車庫是傳統的鐵捲門，馬達是RF12 。

前陣子已有自行加裝鐵捲門的遙控，但是每次進車庫後還要下車開電燈

於是想額外裝設一組電燈只有在鐵捲門打開時電燈會亮然後持續亮3分鐘後熄滅

版上有看到快速鐵捲門的接法，但還是看不太懂迴路怎麼接? 沒辦法換成傳統捲門的接法

不知道你是加裝那一種鐵捲門的遙控
我幫朋友裝的是4路wifi + RF遙控繼電器
鐵捲門只用到上-停-下 3路
剩下1路就是再多接一照明燈

一花一世界一草一天堂

一花一世界一草一天堂
個人積分：15767分
文章編號：88769459

15767分

5樓

2023-12-09 0:24

延時控制基板+電源迴路+一盞燈，捲門開啟的同時亮燈，亮到你不要的時間延時控制會斷電，重點是要會接

senned

senned
個人積分：1136分
文章編號：88769927

1136分

6樓

2023-12-09 7:48

跟樓主有同樣的需求，
我20年前用紅外線感應燈，不用拉線，缺點是偶爾感應不到。
近幾年換成小米燈跟人體感應器，使用起來更方便些了。

babado

babado
個人積分：361分
文章編號：88771882

361分

7樓

2023-12-09 16:36

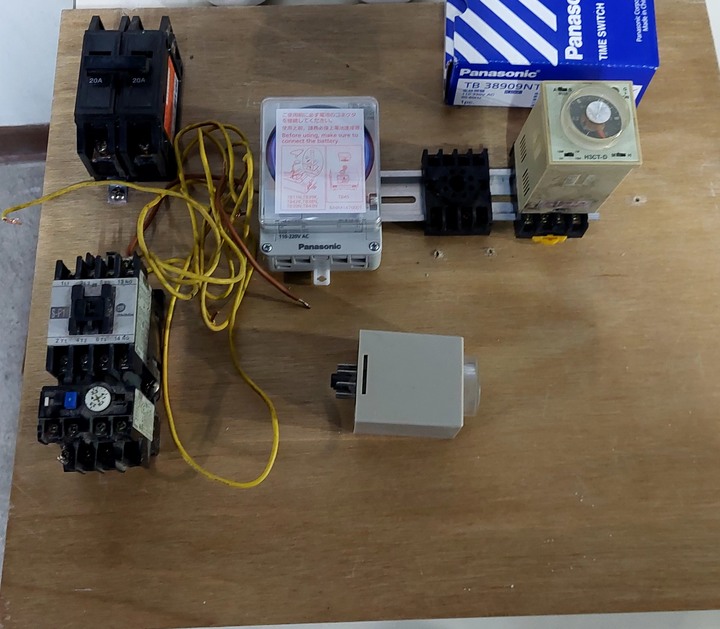

1.找出鐵捲門往上的電磁接觸器(其 coil 應該是 AC110V)。
2.購買繼電器A(coil 電壓與往上電磁接觸器相同)，繼電器A coil 輸入端與往上電磁接觸器的 coil 並接。
3.購買計時器B(有延遲 OFF 功能)，依手冊接線，繼電器A的 a 接點接到計時器B 的啟動(或稱觸發)，計時器B 的限時接點控制電燈 ON/OFF。
