這個連接器/連接線哪裡買得到呢

dk5867
個人積分：20分
文章編號：88399088

20分

樓主

2023-10-10 14:06

如下圖，這是電視LED背光燈條的電源連接頭，因為年久高溫造成脆化斷裂。

這個母接頭的大小約是，寬12*高2*深4mm，可容納12條線

因為線徑很小，DIY應該不好處理，所以最好有現成的線組，可以拿來直接跟原來的做串接/焊接

請問哪裡買得到呢？

這個連接器/連接線哪裡買得到呢

2023-10-10 14:06 發佈

文章關鍵字電視LED背光燈條連接器連接線下圖電源線徑 DIY 母接頭大小線組

leoliou

leoliou
個人積分：23473分
文章編號：88399165

23473分

2樓

2023-10-10 14:25

料不一定好找,應急的辦法也不是沒有,
一共才8條而已,
熱縮套套一下,一條一條插進去,然後再用熱溶膠固定
真心不騙

dk5867

dk5867
個人積分：20分
文章編號：88399437

20分

樓主

2023-10-10 15:30

leoliou wrote:
料不一定好找,應急的...(恕刪)

謝謝你的建議，不過最右邊兩條無家可歸的電源線，好像會有接觸不良的問題，每條紅色電源線要供應13顆LED ，電流實在不小，時間久了連結座才會高溫脆化

dk5867

dk5867
個人積分：20分
文章編號：88399458

20分

樓主

2023-10-10 15:33

dk5867 wrote:
謝謝你的建議，不過最...(恕刪)

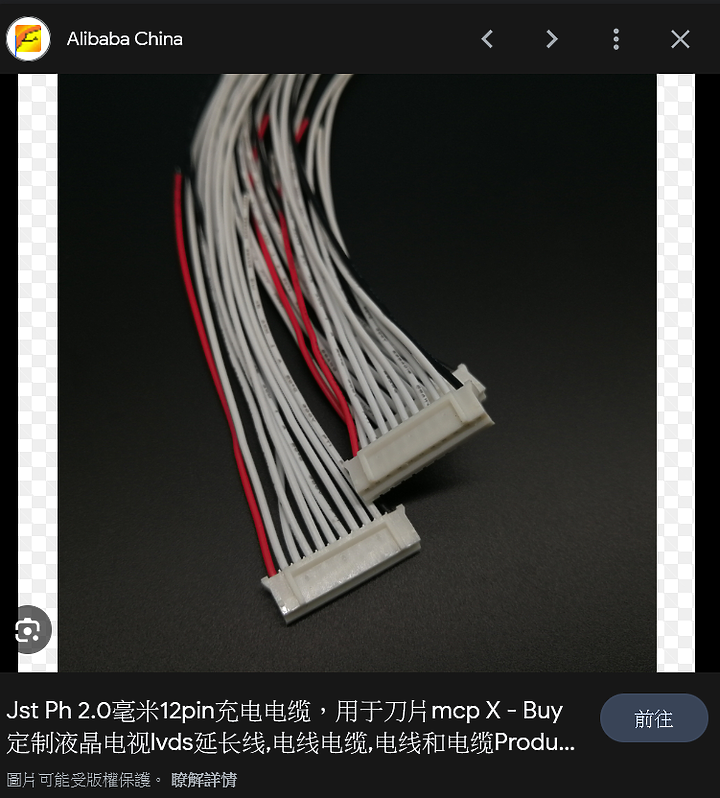

搜尋一下，這個應該叫做JST connector，它最大的特色應該就是規格種類繁多

目前淘寶還沒找到，可能要到eBay 試看看

umax

umax
個人積分：25269分
文章編號：88399484

25269分

5樓

2023-10-10 15:39

要去對岸掏了

dk5867

dk5867
個人積分：20分
文章編號：88401611

20分

樓主

2023-10-10 23:00

umax wrote:
要去對岸掏了...(恕刪)

這個JST 母接頭的大小約是，寬12*高2*深4mm，可容納12條線，所以線徑應該是不到 1.0mm

問過一些淘寶商家，都沒這個規格的

Lavender Coffee

Lavender Coffee
個人積分：5848分
文章編號：88401889

5848分

7樓

2023-10-11 0:01

找不到接頭那就把原插座斷掉那部份在電路板上接一條電線出來（電路板翻過來，從焊點上下手）
另外買插座與其對接

對接完請測試接出來的電源線，發熱量和電流有無正常

dk5867 樓主

有準備這麼做，不過pitch才1.0mm，怕手抖，遲遲不敢動手，還要準備放大鏡才敢焊接

2023-10-11 21:41

stevense

stevense
個人積分：141分
文章編號：88403203

141分

8樓

2023-10-11 9:43

本身是做連接線束產業，看到這個感覺像是加煒的A1258系列(pitch=1.25mm)
http://www.jwt.com.tw/pro_pdf/A1258.pdf
參考一下是不是

蠻多連接器廠商以及品牌有在生產這個系列連接器的，JWT是台灣的廠商~可能對你來說會比較好找

dk5867

dk5867
個人積分：20分
文章編號：88408005

20分

樓主

2023-10-11 21:24

stevense wrote:
本身是做連接線束產業...(恕刪)

謝謝你熱心提供的資訊，我也正巧在查看一些JST connector 的相關規格。

目前查到的資訊應該是，JST-SH 1.0mm

dk5867

dk5867
個人積分：20分
文章編號：88408080

20分

樓主

2023-10-11 21:37

我查的資訊比較接近這一個

https://www.jst-mfg.com/product/pdf/eng/eSH.pdf
