求救，如圖

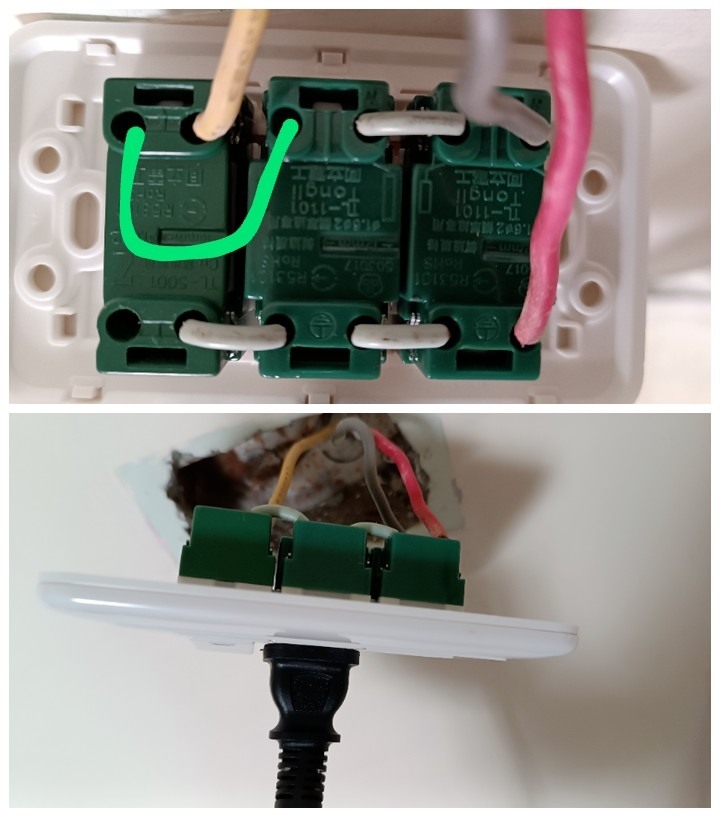

右邊紅色接到插頭，透過兩條連接線，接到左邊的開關
目前開關可以使用，但是右邊與中間的插頭都不能用
請大神開示，感謝
同立電工一開關兩插頭

2023-07-28 8:58 發佈

文章關鍵字插頭同立電工右邊紅色右邊中間連接線左邊

絕心無情

絕心無情
個人積分：14964分
文章編號：87936698

14964分

2樓

2023-07-28 9:18

火線接插座的地方是插座的接地，上面有符號。

伊森OP

伊森OP
個人積分：120分
文章編號：87936711

120分

3樓

2023-07-28 9:20

無兩雙 wrote:
求救，如圖右邊紅色接...(恕刪)

請問一下這是哪個天才接的！水電？還是自己？

如果是水電，可以公告一下以免有別人受害！

如果是自己，勸你不懂別亂接！

把火線接到地線孔，中性線在插座上面水火串接，這樣插座最好會通電！

照下圖接吧！綠色那條是地線，如果沒有就不要理他就好！

點我看大圖

vm

vm
個人積分：4353分
文章編號：87936734

4353分

4樓

2023-07-28 9:24

無兩雙 wrote:
求救，如圖右邊紅色接...(恕刪)

依你的描述
右邊紅線可以到達開關
插座無法工作是右邊白線的問題
所以要檢查右邊白線是來自哪裡

二孔插座只有火線水線, 沒有地線
檢查一下右邊紅線應該是火線沒錯 (小心觸摸)
右邊白線若是水線則插座會工作才對
右邊白線若是來自配電盤的地線那就糟了

無兩雙

無兩雙
個人積分：42分
文章編號：87936787

42分

樓主

2023-07-28 9:32

謝謝各位，我大概知道問題了
買到3孔的，接線方法大不同，已經改回2孔

Kang-Wei Tzou

Kang-Wei Tzou
個人積分：13131分
文章編號：87939412

13131分

6樓

2023-07-28 15:24

再接一條如圖綠色標示的線即可

kfc1780

錯，還是不能用。他插座買錯了，只能線併聯，沒法靠插座跳綫併聯。

2023-07-29 9:06

wangfi

wangfi
個人積分：76分
文章編號：87942868

76分

7樓

2023-07-29 9:32

我比較想知道的是，原來的三孔接線方式開關真的可以用嗎?
如果沒有理解錯誤的話，原來的接線方式開關只要一打開就會造成短路的現象

如果原來接線法開關可以用的話，那紅色是火線，灰色應該是地線，白色?就會是電燈。
個人見解
