串連崁燈更換問題

2分

樓主

2023-05-06 12:10

最近房間的四顆崁燈其中一顆壞掉，想說一口氣把四顆都換掉，換到第二顆時就碰上瓶頸，GOOGLE也只有教單一一顆的接法卻找不到串連的接法，請問這個狀況要怎麼接？

2023-05-06 12:10 發佈

JDKy898

13408分

2樓

2023-05-06 12:30

原本怎接就跟著接最保險。

海力克二世樓主

原本的是舊式那種變壓器做在外面的

2023-05-06 12:54

8677分

3樓

2023-05-06 12:30

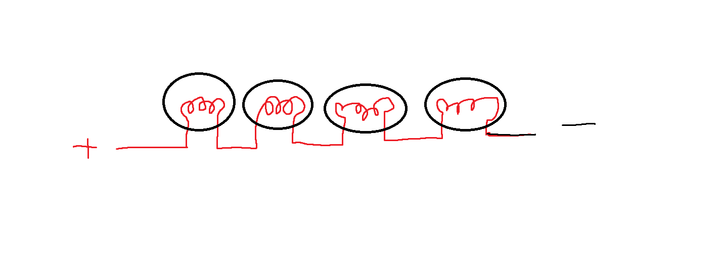

大概畫一下

串接要用傳統鎢絲燈泡
其中只要有一顆燈泡壞掉，就會使燈泡全都不會亮，因為迴路斷掉了

3175分

4樓

2023-05-06 12:46

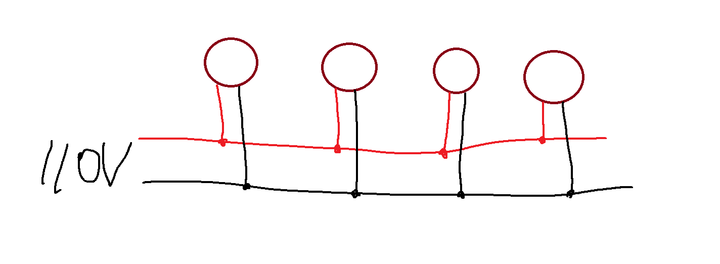

是並聯不是串聯

10分

5樓

2023-05-07 2:40

如同樓上所說原本怎麼接就怎麼接阿
你現在是只有第一個燈位有兩條一黑一白的電線
後續三個燈位是原本舊燈具專用的續接線嗎?

-----

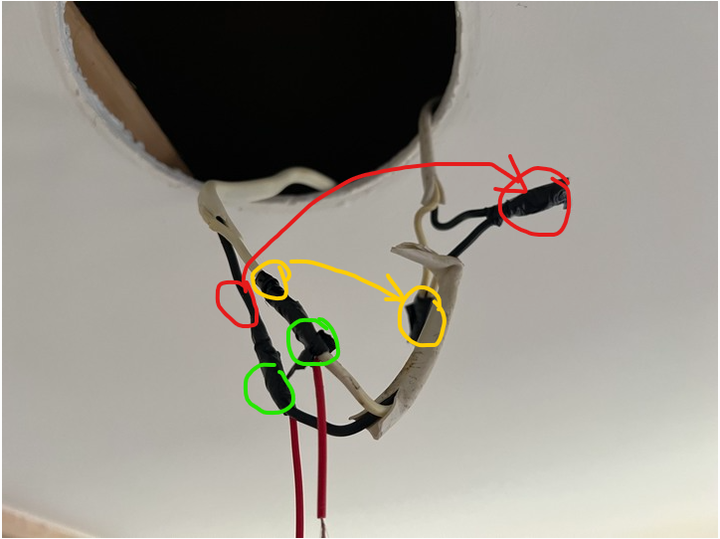

而且從你的圖片來看

正常應該是左邊紅圈那條黑線跟右邊紅圈的兩條黑線三條共接
左邊黃色的白線根右邊黃圈的兩條白線共接
然後綠色的白線跟黑線去插你嵌燈的快速接頭吧?
說實話原圖這樣接看不出來中間那段白扁線的用意是要幹嘛
