我自學電子學產生的疑問

一般家庭是單向三線
爬文是說
紅：+110V
黑：-110V
白：0V
110V是紅+白或黑+白 │110 _N_ │110 _N_ │
220V的搭接就是紅+黑+白

那麼我的問題來了
2條110V接起來變220V
這是因為2個半周期疊加，所以1周期變成220V吧
│+110 _N_-100V_N_ │+110 _N_-100V_N_ │
如果是這樣，不就變120HZ了?
畢竟多了1倍的波鋒，雖然功率加倍，
但波峰還是110V吧，所以覺得很怪

如果要維持60HZ，應該是同向疊加變成220V吧?
│(110+110)_N_ │(110+110)_N_ │

簡單的問
2條110V變220V
是半周期疊加還是同向疊加?

自從我用了假文憑，不但人變帥了，頭腦變聰明了，連績效都拿A+呢！你說是不是很神奇阿?

2023-02-16 13:16 發佈

文章關鍵字疑問 220V原理的疊波疑問我自學電子學 _N_ 家庭紅+白黑+白波鋒波峰問題 _N_│

wangdada

wangdada
個人積分：20分
文章編號：86880817

20分

2樓

2023-02-16 13:47

https://youtu.be/H9MaGJBZGEw

wangdada

都是同相，所以沒有+110/-110

2023-02-16 13:49

你一定是瘋了樓主

了解，網路假資訊真多，好在我會自學一點常識

2023-02-16 13:53

babado

babado
個人積分：361分
文章編號：86881077

361分

3樓

2023-02-16 14:18

火線A=Vp∠θ
火線B= Vp∠(θ+180°)
A-B=Vp∠θ - Vp∠(θ+180°)=2Vp∠θ
Vp=110*根號2，單位伏特

cinnamon coffee

cinnamon coffee
個人積分：20480分
文章編號：86938269

20480分

4樓

2023-02-24 13:35

這裡的＋－，指的是相位的差異，正相位與負相位，不是數字大小的差異

你一定是瘋了樓主

所以是單向又分+-向位？

2023-02-24 13:45

heartgame

heartgame
個人積分：4195分
文章編號：86943436

4195分

5樓

2023-02-25 10:13

01這，第二次看到，負110V這東西！

110加110是220，一般加法，

只是有人提電位差，

我就沒去查，又沒0V線？
(對岸就是220跟0V線)

話說，它是交流電，表示，會有同時110+110時，跟同時0+0時！

我是能用就好，不管這些細節啦，

呵呵

等那一天，利益不是人的主要目的，那麼我才會被別人說服....................

Pink Floyd

Pink Floyd
個人積分：3152分
文章編號：87150520

3152分

6樓

2023-03-28 16:55

雖然離開學校很久了~但基本電學我還算是科班畢業~
念書時甚至有去考工業配線乙級證照!

我盡量淺明地來說明~

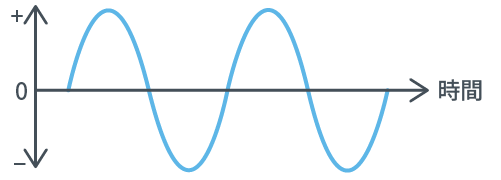

上面是一個交流電的波形~嚴謹一點就是單相交流波形!

台灣市電是AC110V 60Hz

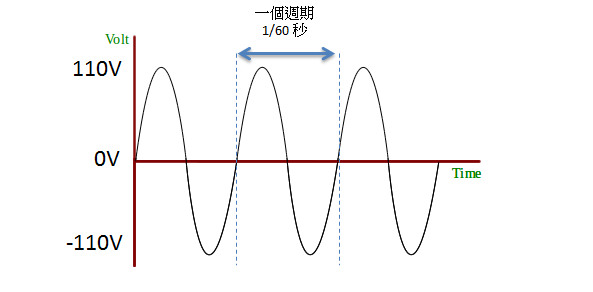

你用示波器去量紅線(火線) 與中性線(白線)
或黑線(火線) 與中性線(白線) 會有類似下面的波形!
波峰波谷最高110V 一個完整的波形變化時間就1/60秒(60Hz)

到這裡應該沒問題吧?!

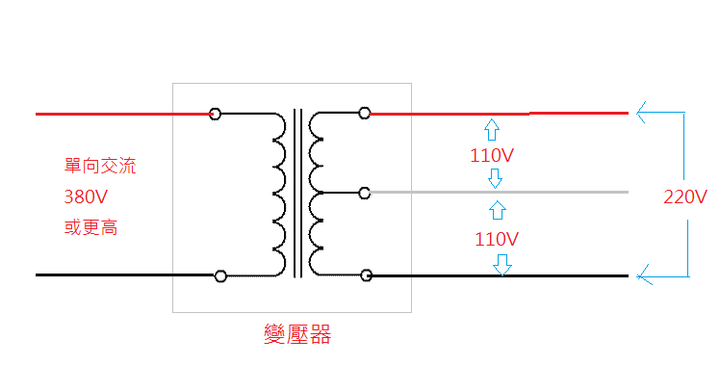

要解釋為啥台灣入屋線兩火線之間是220V,你說疊加不能說錯~
只是問題沒那麼複雜~我們只要往前看一點~看到電線桿上或變電箱裡的變壓器
就知道為什麼了!

吶!夠簡單吧!就是紅黑線間有兩倍的繞線圈數~所以電壓就加倍變220V啦!

重點是台灣家庭供電是單相交流三線制
沒有啥相位差之類的~紅白/黑白/紅黑,都是同相,
不信你架三台示波器來看~波形起伏大小有差,但起伏時間都一致!
就是同相!

工業供電才會有三相~三向供電才會有起伏時間不一致,才會有相位差!
才會有疊加需要計算開根號等等計算!

好心沒好報,誠摯終召嫉.....

babado

說的不錯，只是此相非彼相。相位差(相角差、相差) 與單相/三相供電或負載是完全不相關的相。

2023-03-28 19:07

always CoCa Cola

always CoCa Cola
個人積分：4062分
文章編號：87161351

4062分

7樓

2023-03-30 6:27

看過一個老外的視頻, 家用ac110跟ac220的關係就是兩個同相位的ac110串接,
可以看做兩顆1.5V乾電池串接成為3.0V的意思,
一般市區台電拉到電杆上都是三相電,
然後只拉一相的電壓到變壓器轉成ac220+中間抽頭到你家,

基隆劉以豪

勸你先去了解什麼是相位，不要誤人子弟

2025-05-18 8:15

你一定是瘋了

你一定是瘋了
個人積分：2475分
文章編號：87263126

2475分

樓主

2023-04-15 7:49

Pink Floyd wrote:
雖然離開學校很久了~...(恕刪)

回答一下我的盲點
爬文之後的認知

台電110V，是指有效值
電壓峰值＝電壓有效值*√2
所以正確的峰值是156V

110變220，峰值沒變
只是有效值改變
所以疊波升壓不適用
但Hz也確實多一倍

疊波升壓也會增加有效值
Hz不變

另外，你的變壓器圖
算串聯升壓，這的升壓也是指有效值
峰值仍然是156V，這樣理解，對吧？

自從我用了假文憑，不但人變帥了，頭腦變聰明了，連績效都拿A+呢！你說是不是很神奇阿?

jjx874

jjx874
個人積分：6757分
文章編號：87263356

6757分

9樓

2023-04-15 8:55

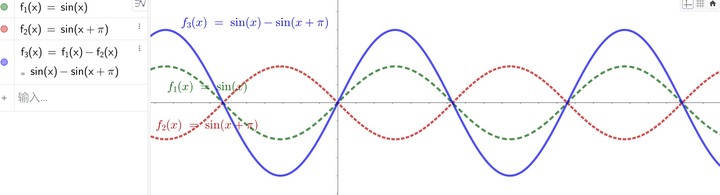

相位差180度
