請教一個插座接線的問題

citybox

0分

樓主

2023-02-05 18:44

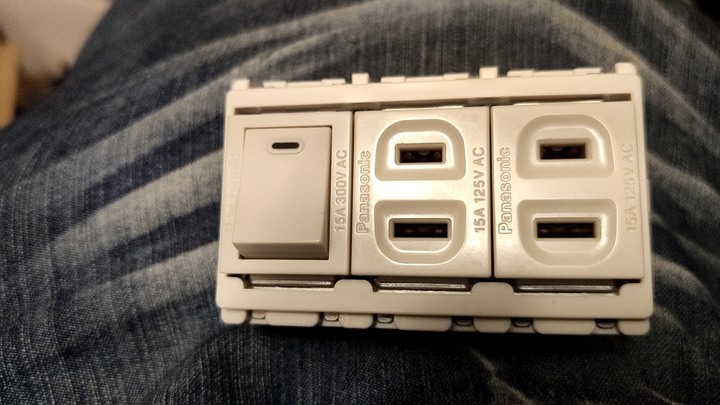

想要更換一個戶外的插座

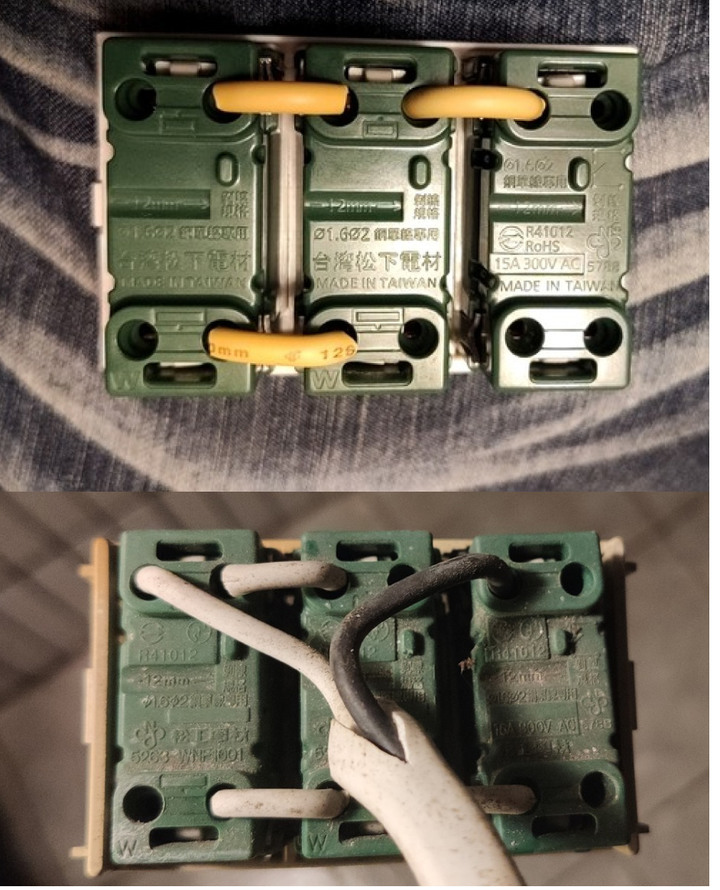

這是原本的接法請教一個插座接線的問題

照著接怎麼水線火線都帶電了
所以我查了一下討論區

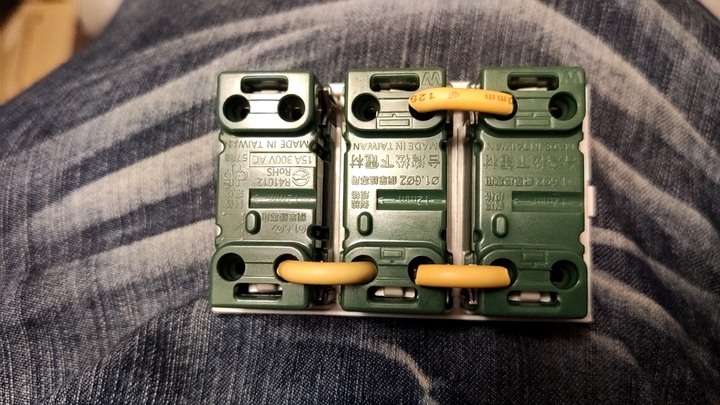

想確認一下請教一個插座接線的問題

這樣對不對。

主要是要開關可以控制兩個插座的on 和off

2023-02-05 18:44 發佈

es_mato

520分

2樓

2023-02-05 19:56

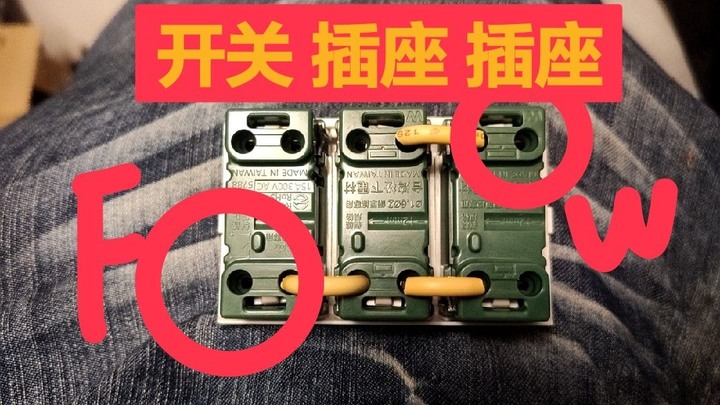

你就沒有按原本的接呀

citybox 樓主

我照他的接，電是有，但插頭長的是火線，短的是水線，我就覺得著這樣不對，所以找了資料重新接了一次來請益，一共買了兩組，接上電的還在外面淋雨，我先吧手上的確認好然後天好了去換

2023-02-06 0:07

Tick

119分

3樓

2023-02-05 21:21

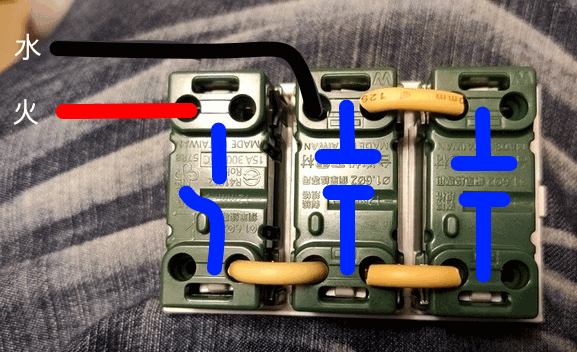

如圖

citybox 樓主

請教那個藍色的是什麼意思?不懂就問[微笑]

2023-02-06 0:12

你一定是瘋了

藍線是電子符號，開關&開路，沒基礎不建議DIY

2023-02-06 0:24

pt0857

1045分

4樓

2023-02-05 22:23

Tick wrote:
如圖(恕刪)

正確

183分

5樓

2023-02-06 13:13

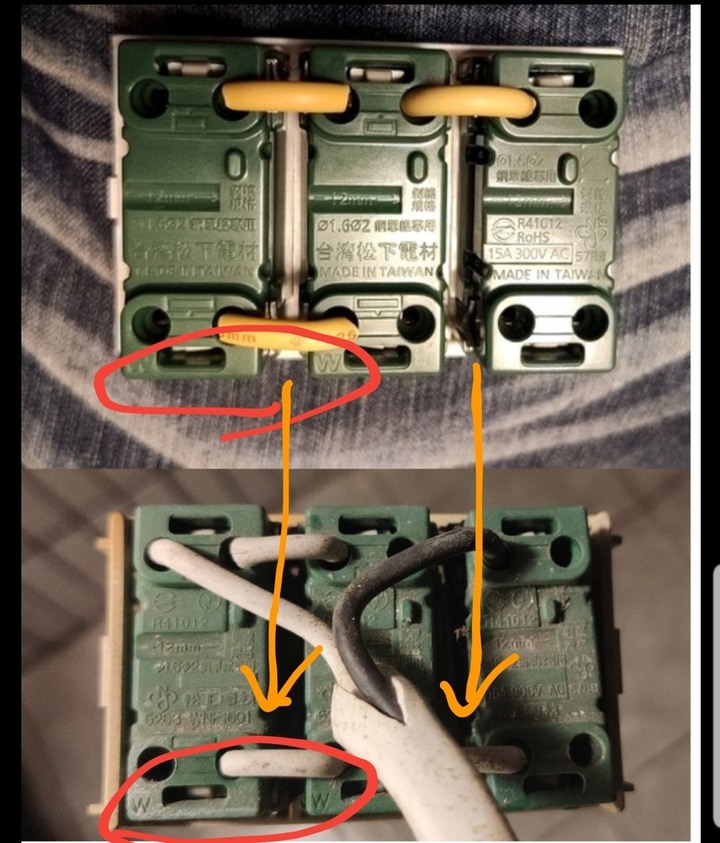

借用二樓大大的照片

注意看W水線，原先兩條連結的都在W，你接到上面了。

但你要這樣接也不是不行，源頭白扁線孔位就要換位置。
