led 燈盤之驅動器詢問

robert_net99

robert_net99
個人積分：351分
文章編號：86481258

351分

樓主

2022-12-14 23:12

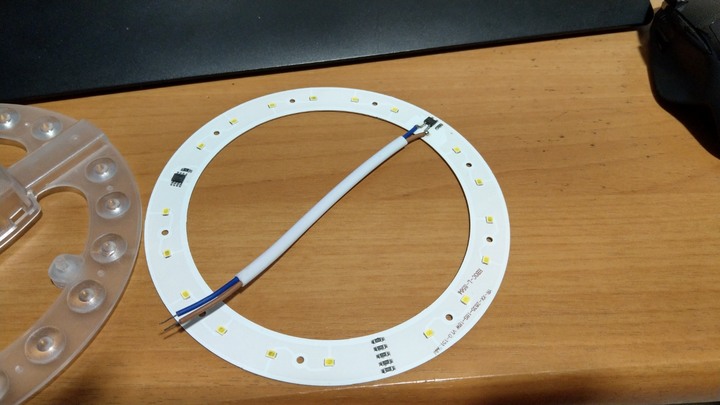

網拍買了個18網的led 燈盤，貨到測試結果不會亮，仔細看燈盤內的驅動器竟然是空的，請各位大神協助看一下，是需要哪一種規格的驅動器才可以使用。
謝謝大家！ led 燈盤之驅動器詢問

2022-12-14 23:12 發佈

文章關鍵字 led 燈盤驅動器燈盤內測試結果規格 18

MOOMS

MOOMS
個人積分：2688分
文章編號：86481299

2688分

2樓

2022-12-14 23:20

robert_net99 wrote:
網拍買了個18網的led...(恕刪)

你怎麼不問老闆呢，還有請問你怎麼試的嚇到吃手手

肅清台灣終戰的日本狗

ericsac

ericsac
個人積分：1345分
文章編號：86481995

1345分

3樓

2022-12-15 6:40

一般多為12-36v居多，但你說測試時不亮，你是用多少電壓，是110v嗎？或是220V,因為看它標的是220v,其它的看不清楚，可能送電後已經掛了

jackal1011

jackal1011
個人積分：2067分
文章編號：86482198

2067分

4樓

2022-12-15 8:10

樓主是不是已經插110V下去了...
因為你的LED已經發黑，看起來已經掛了
應該不用買驅動器了...

分身回覆

分身回覆
個人積分：3535分
文章編號：86482283

3535分

5樓

2022-12-15 8:27

這看起來像是輸入交流220V, 直接橋整+限流電阻, 18顆LED是全串聯的
這樣就必需使用220V
低價串聯設計的LED燈, 只要其中一顆LED壞了, 整個燈板就不亮了

robert_net99 樓主

感謝回覆，看起來沒錯，低價設計產品...

2022-12-15 10:17

Drink_Beer

Drink_Beer
個人積分：151分
文章編號：86483118

151分

6樓

2022-12-15 10:04

robert_net99 wrote:
網拍買了個18網的led...(恕刪)

看起來是無驅動器設計電路

A是橋式, 4隻腳
B是驅動IC, 8隻腳

這種東西頻閃很嚴重
點燈後你用手機對著拍就知道(保持點距離更明顯)
勸你別用, 很傷眼

trust me.... 這種東西我設計過, 自己都覺得沒良心!

robert_net99 樓主

感謝回覆，低價產品設計，應該只有220v可以用，算花錢買個經驗...

2022-12-15 10:19

大野狼

大野狼
個人積分：4630分
文章編號：86483760

4630分

7樓

2022-12-15 10:59

分身回覆 wrote:
這看起來像是輸入交流220V, 直接橋整+限流電阻, 18顆LED是全串聯的
這樣就必需使用220V
低價串聯設計的LED燈, 只要其中一顆LED壞了, 整個燈板就不亮了

這是橋整+定電流IC
LED燈串聯設計沒問題,缺點省了太多零件... 如 FUSE, TVS, 濾波電容....

Eigen

Eigen
個人積分：18948分
文章編號：86483817

18948分

8樓

2022-12-15 11:04

18顆LED ，一顆 3.6V =65V 一般 110V 應該推的動

你可以直接試110V ，不行，改試 220V

至於爛？一分錢一分貨，你是買多便宜？幫不了你

這是我 1111 淘寶買回來的，一組約 140元

規格是寫 100W ，我實測是只有0.35A 熱了之後降到0.25A ，約只有 50W

但板子上該有的保護元件，基本都有。

※我這還是特別選貴的買，因為便宜、量大的去看評價，實在是不行。

140元是還能多便宜？

robert_net99 樓主

感謝回覆，沒有批評爛喔！是說低價產品設計。哥可以量測到0.XX A ，也是巷子內的。

2022-12-15 15:30

minix

minix
個人積分：3953分
文章編號：86484439

3953分

9樓

2022-12-15 11:59

上面有驅動IC
可以直接點亮

放開那個女孩 ...

spider_ho

spider_ho
個人積分：1504分
文章編號：86485414

1504分

10樓

2022-12-15 13:45

220V only, 我手上有兩個這樣的燈盤，驅動電路就是你看到的那幾顆IC沒錯，不再是一大塊。

robert_net99 樓主

感謝回覆，接過110v沒亮，所以應該220v還有機會。

2022-12-15 15:31
