三相220電源，正反轉開關，接法

411分

樓主

2022-12-03 14:24

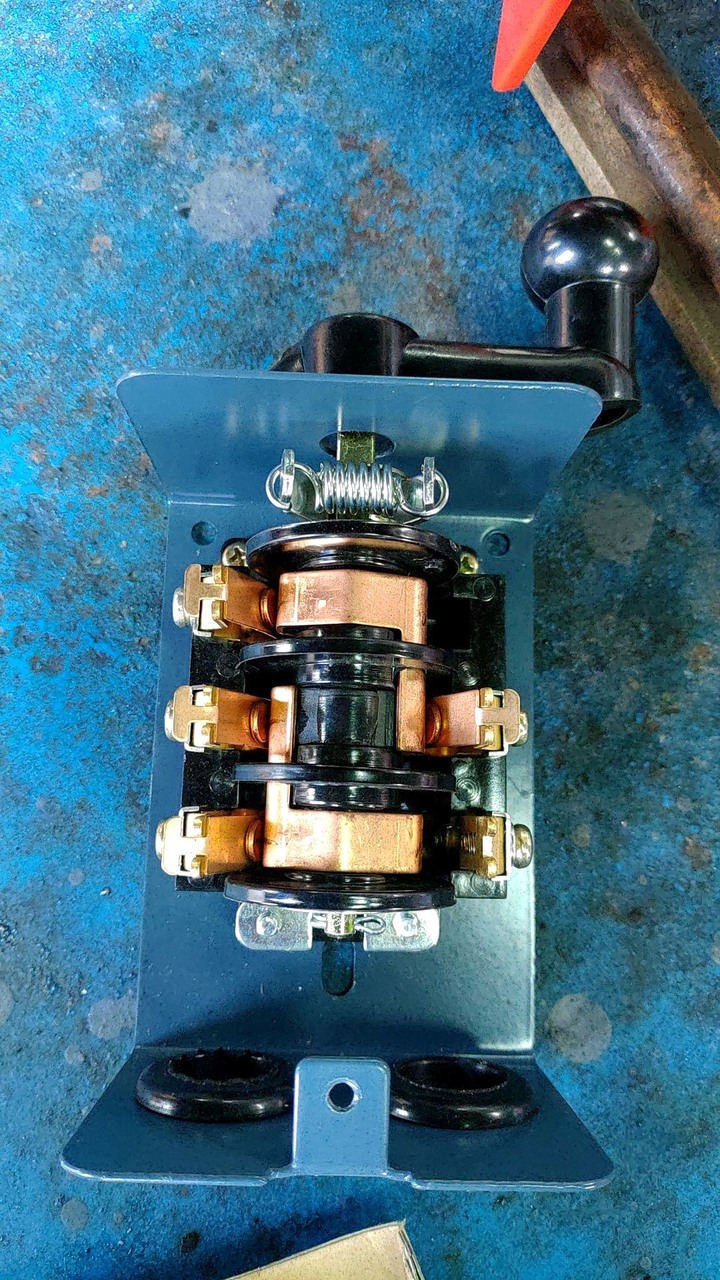

請問有大大懂三相220電源，正反轉開關，接法

電源有紅線,白線,黑線,
馬達也有紅線,白線,黑線

該怎麼接在開關上呢?

2022-12-03 14:24 發佈

文章關鍵字電源紅線黑線開關馬達白線 220

wangfi

76分

2樓

2022-12-03 22:31

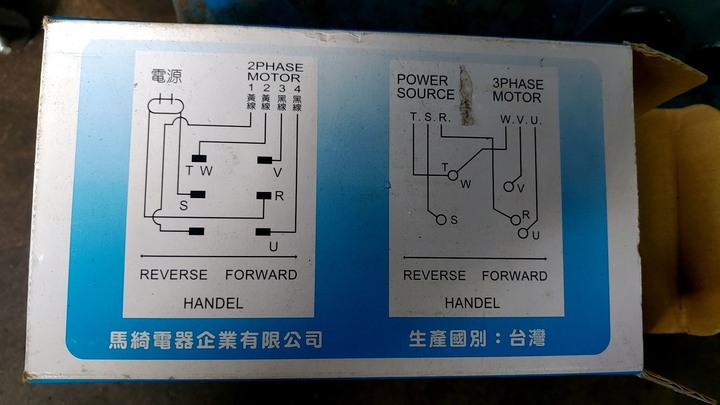

電源線：紅=R 白=S 黑=T
馬達線：紅=U 白=V 黑=W
依圖接上即可

411分

樓主

2022-12-04 2:25

wangfi wrote:
電源線：紅=R 白=...(恕刪)

感謝大大回覆
我有問了一下老闆

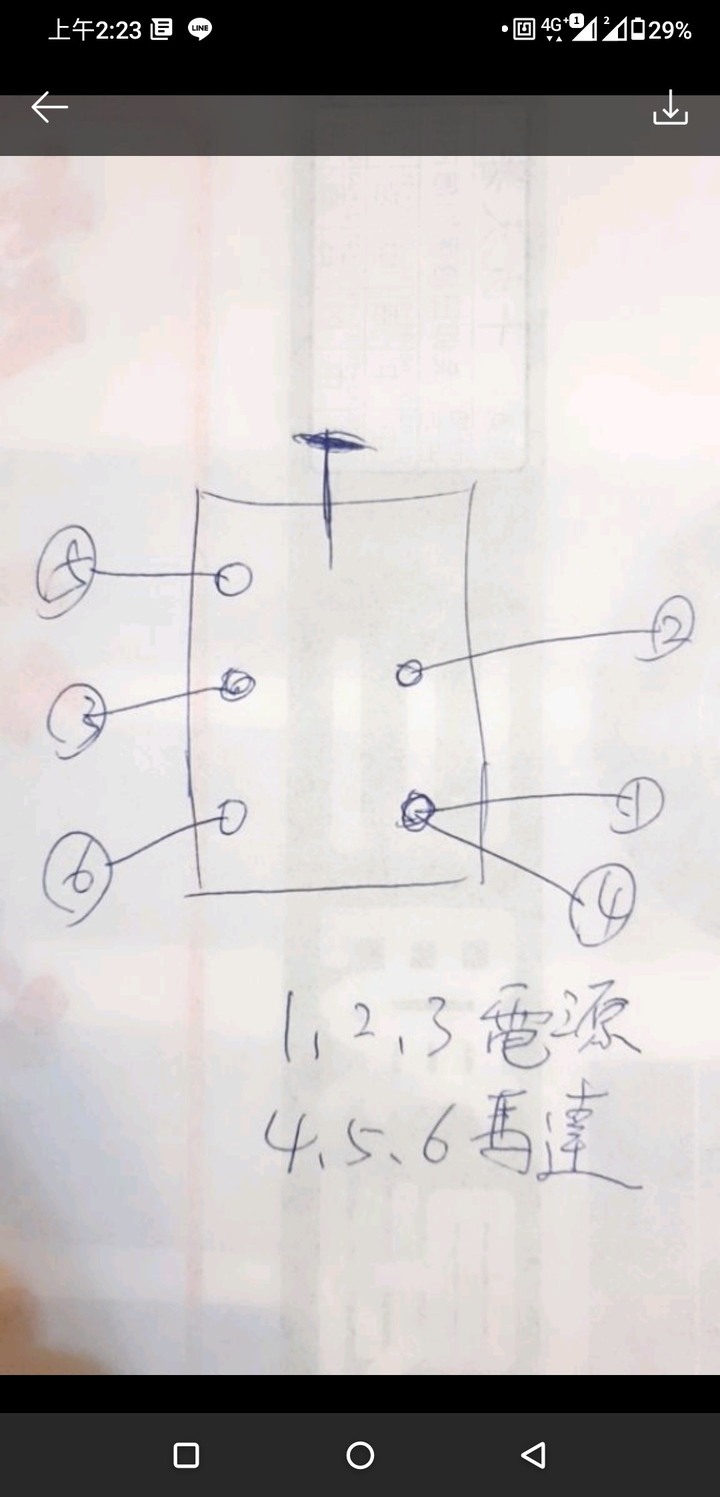

老板給我的圖

跟你說的接法不太一樣
請問大大老闆說的接法，對嗎？

292分

4樓

2022-12-04 8:56

usonplun88 wrote:
感謝大大回覆我有問了...(恕刪)

根據產品給的接線圖，樓主要接三相電源的馬達，老闆講的就是產品給的接法

另外可以請問樓主嗎？這是用在什麼地方，一般都是接電磁接觸器，像這種手動的我還第一次看到

pt0857

1045分

5樓

2022-12-04 11:30

這種DIY 接錯一次就爆

,值得自己冒險DIY嗎?
再說網友給建議接法..給錯又不用負責..爆了自負
花點小錢給專業的去做最安心啦
