用的是號稱的便當鎖
一直想用刷指紋不用帶鑰匙的電子鎖
最近無意之間看到了適合的產品
可以刷指紋.磁釦.密碼.及用鑰匙開門
外型就像便當鎖可以安裝在鐵門上
就淘了一個回來
買回來後找了附近的鎖匠
只有跟他說要裝鐵門的鎖
鎖匠來了以後 看到要把鐵門鑽穿兩個洞
從門內鎖兩個螺絲在門外面板上
所以門內兩個洞..門外兩個洞
總共四個洞與鎖芯的相對位置要很準確
他說沒有裝過這種鎖 沒把握 就叫我找別人了
自己對diy有點興趣
就想自己來搞一下安裝

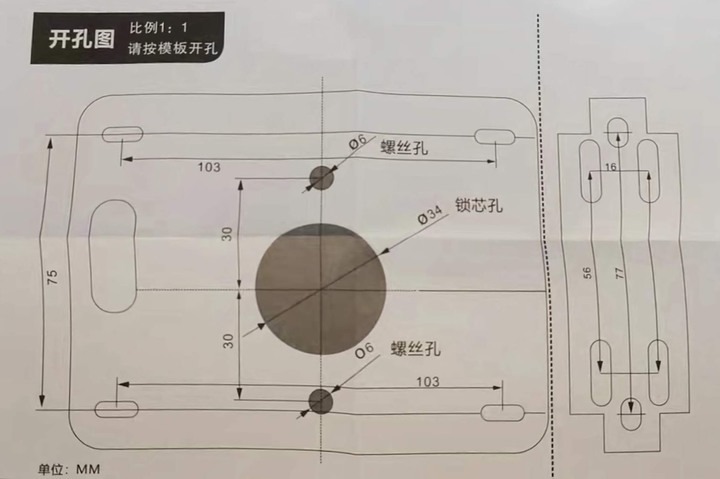

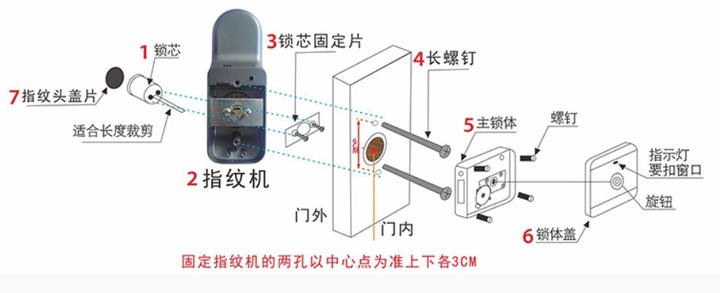

安裝圖上以及問賣家得知
鎖芯直徑34mm (但是穿過鐵門的鐵片並不用那麼大的孔)
固定前面板的螺絲直徑5mm
要在鎖芯中心點上下30mm處鑽6mm的孔
心裡想法是從門內門外分別鑽
不知道有沒有人的作法是直接從一側鑽孔貫穿的

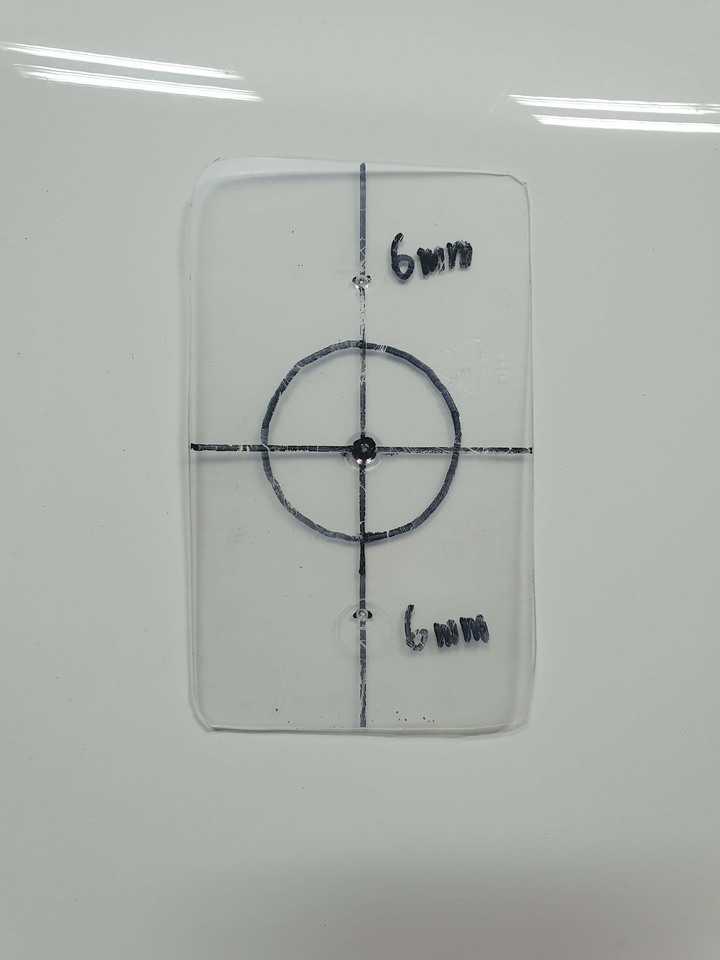

為了要鑽的準確就做了一個模板
拿了一個不要的半透明塑膠容器
把旁邊剪下留底部平面一塊
畫了一個34mm的圓
及圓心上下30mm用圓規刺破
及十字的水平參考線
將舊的便當鎖拆下後
看到了也是差不多34mm大小的孔洞
把模板34mm的圓心對準舊鎖孔洞的中心
參考水平後
在模板上下的洞用中心沖打個幾次
門外門內做法一樣
再來就是用電鑽鑽孔了
用的是Bosch 12V 充電電鑽
一開始用6mm的鑽頭
鑽了快1分鐘才凹了一點
想說換個小的鑽尾比較容易鑽
用了2.8mm 和 3.2mm 較小的鑽頭
結果不出力推 感覺一直空轉
出力太大 角度不對就給你斷鑽頭
斷光了只好用6mm的鑽頭慢慢鑽
鑽了4個洞 電鑽就快沒電了
應該是電池壽命到了沒了蓄電量
我人也沒力了

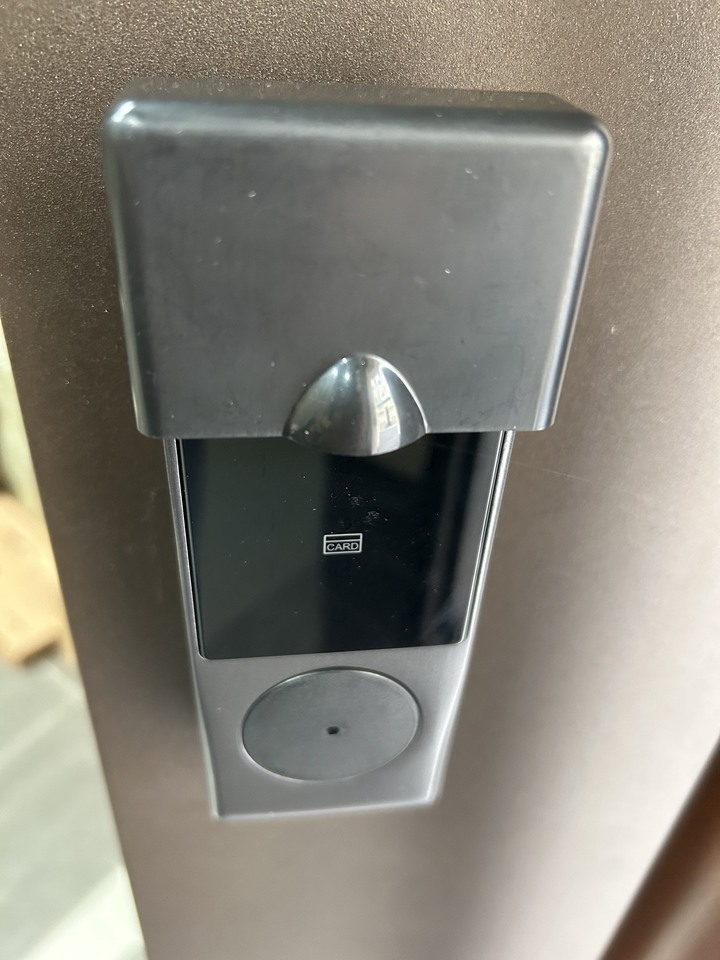

鑽完洞後把前面板的鎖體組好
鎖芯固定片鎖好
發現這樣沒辦法鎖螺絲啊
原本有個固定訊號線的塑膠片
使得訊號線只能從前面板的鎖芯固定片下方過
訊號線本身又有韌性
把前面板鎖上門片時就會因為擋片而凹到訊號線
最後就把塑膠片拆掉 讓訊號線從擋片上方過

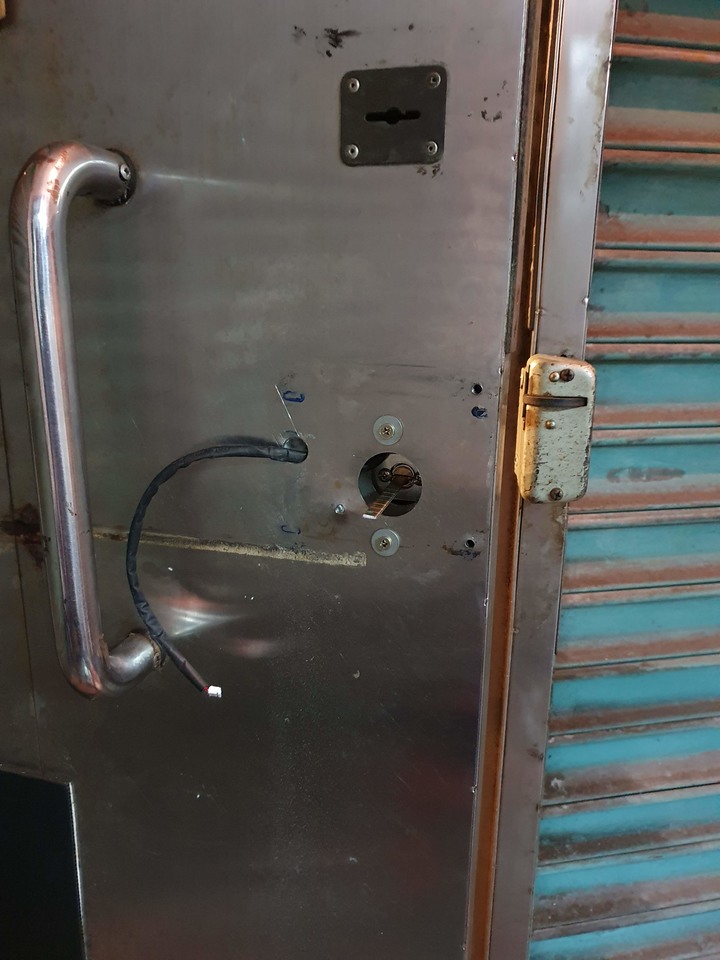

訊號線就能過原本鐵門的舊鎖孔
但還是鎖不上前面板
才看到原來其中一個洞沒有鑽好 鑽的時候打滑沒發現
偏離原本中心沖的孔4-5mm
草率了 以為有打中心沖隨便都鑽的準
只好用6mm的鑽頭全速在偏移的孔洞內前後移動
往正確的位置刮呀刮地切削著白鐵
就用這種方式調整 終於把前面板平整的鎖在門片上
固定好前面板後跑去跟那個鎖匠請教跟炫耀
問問要如何鑽白鐵
他很驚訝我能把前面板固定上去
聊了一下鑽白鐵的方法

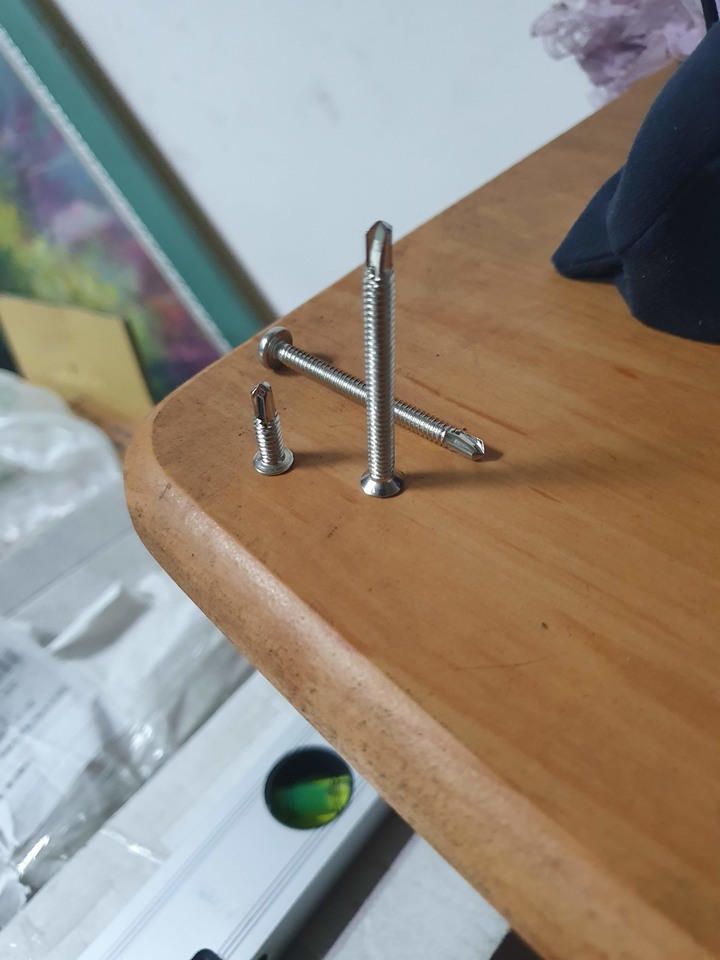

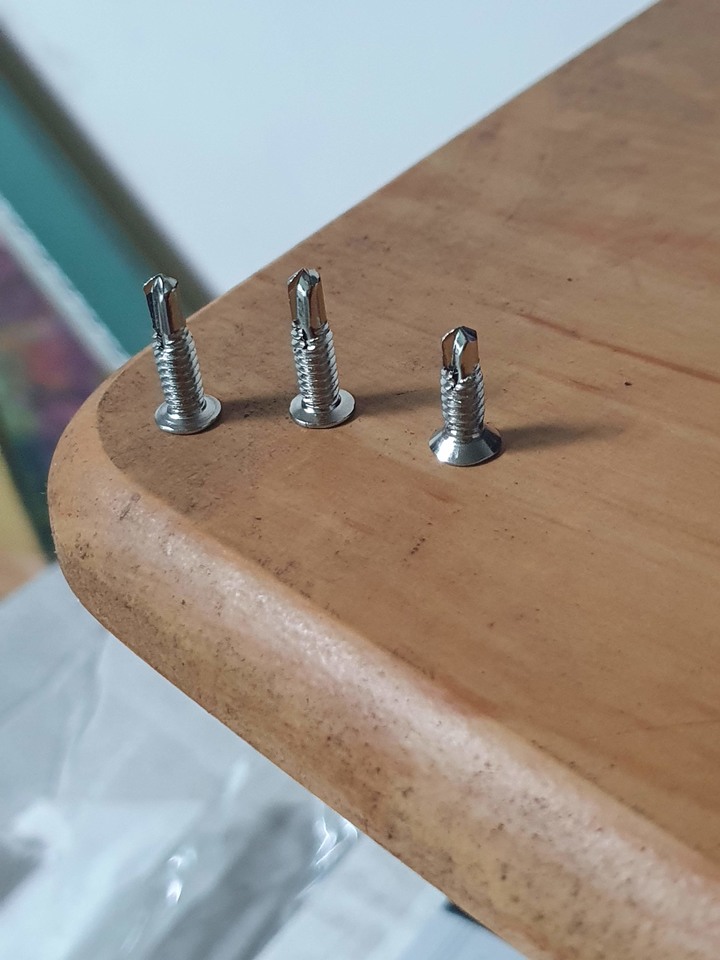

也給了我一些自攻螺絲 (廠家給的是普通螺絲)
說門後的便當盒和鎖舌盒可以用自攻螺絲直接鎖
以及鎖舌盒跟門框的空隙可以用華司來墊等等

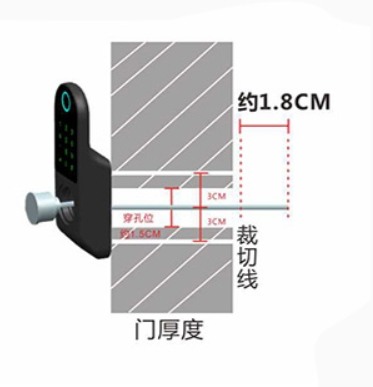

鎖好前面板後
把前面板穿到門內的的鎖芯鐵片
凸出門內平面大約18mm的其他部分 (就是只留大約18mm)
用大力剪剪掉或砂輪機切掉

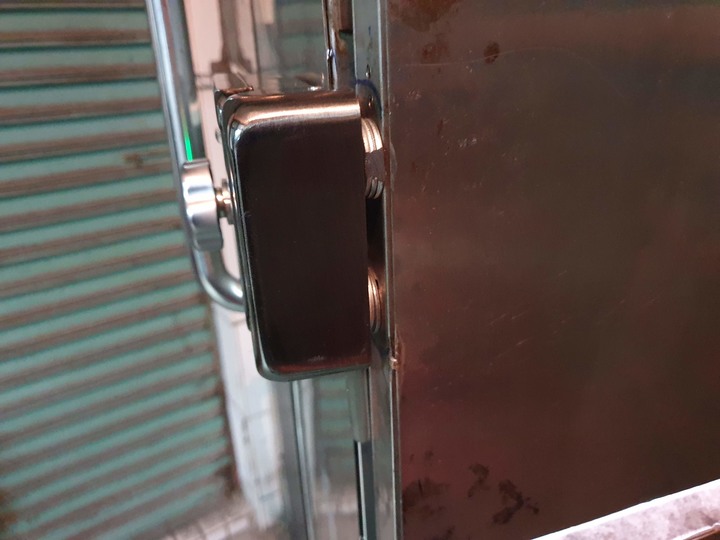

就可以放上便當盒喬位置
便當盒的鎖點上下左右四個
是個操場形狀的鎖孔
以及左側有訊號線要入盒內的孔
在四個操場形狀的鎖孔正中間做鑽孔記號
以及劃出左側訊號線的入孔
就可以先把盒體拿下來
在四個鑽孔點打中心沖 因為要用自攻螺絲來鎖
量了自攻螺絲的直徑包含牙紋大約是4.4mm左右
所以就先用4mm的鑽頭先引孔
後來鎖匠有說他都是先用3.8mm的來引孔
但我已經買了4mm的應該也是可以
這次電鑽上面調成2檔 轉速快很多
板機按到底稍微壓一下3秒後放開 重複幾次很快就鑽進去了
左側的訊號線入盒孔如果要用電池盒
就在靠上開個訊號線好穿過的孔就可以
可以用4mm引孔再用階梯鑽擴孔
我是要外接電源 空間很多就自由發揮了
而外接電源我是在盒體外的鐵門上開個小孔
電源線從小孔入鐵門內
再由訊號線入盒孔進入便當盒
4mm的孔鑽過去後就用白鐵自攻螺絲直接鎖便當盒就算固定好了
因為是在操場型的鎖孔中間鑽洞
所以是能稍微左右調整便當盒位置的
線穿一穿接一接就可以鎖上便當盒的面板了

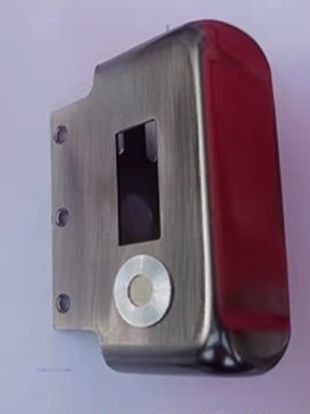

如果想要用按鈕開門就去找 金屬按鈕開關 自復位或無鎖 (就是按了後會彈回來)
要有燈光要找跟外接電源一樣是12v的 開關的線材叫 PH2.0 2p 網路上都找的到
網拍比較便宜 實體要去光華商場買 且貴了不只一倍
按鈕直徑19mm是我覺得差不多的大小 但要注意不能過長
便當盒厚度約40mm 按鈕長度最好在28mm以下
電源都要外接了 我是就在面板左下原本放電池盒的地方打孔
買了19mm的圓穴鋸請鐵工廠開孔
之後安裝定位珠也用得到

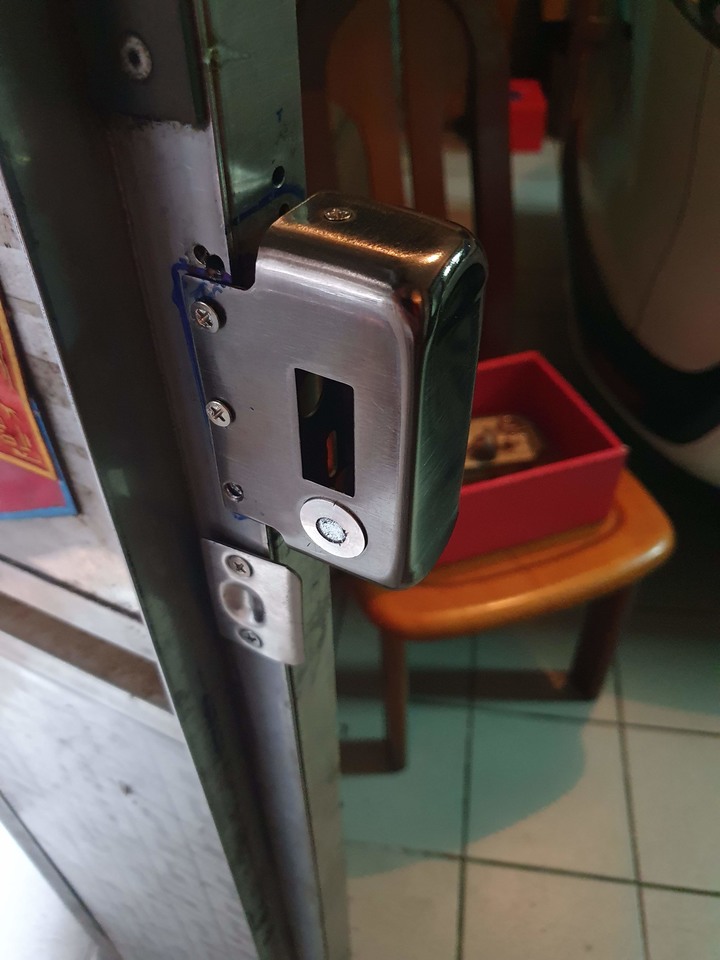

再來就是安裝鎖舌盒了
先將鎖舌盒裡面鐵片拆下
放在門框上對位置 差不多跟便當盒一樣高就可以
鐵片左邊不要超出門框太多
然後在記號處鑽4mm的引孔 用自攻螺絲鎖上
鎖好後轉下自攻螺絲
我是用厚度2mm的華司墊片
先對一下要多少墊片才能讓鎖舌盒和便當盒在同平面
加入適合數量的墊片用較長的自攻螺絲鎖上但不要鎖緊
裝上鎖舌盒對照一下看上下前後的位置
門關到底 轉動鎖舌 看一下鎖舌與舌盒的間隙會不會頂到鎖舌盒
上下左右都不要碰到舌盒
調整鎖舌盒上下位置就拿榔頭輕敲鐵片
所以就是為什麼剛剛不要鎖緊長的自攻螺絲
而調整鎖舌盒的前後位置就靠增減華司墊片
位置都確定好後就可以鎖上鎖舌盒了
如果華司墊片凸出使鎖盒無法裝上
那就要拿砂輪機修

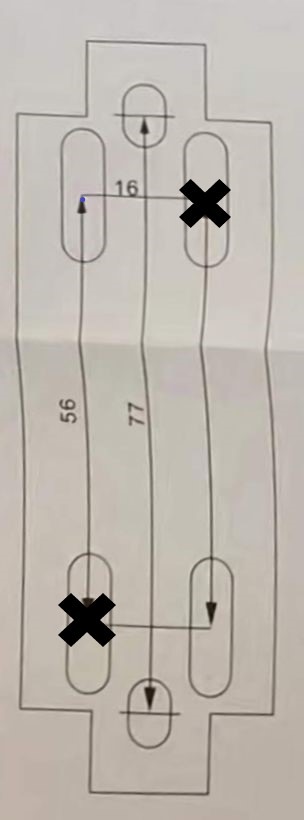

現在就剩側邊的3個舌盒鎖點
一樣先用4mm引洞 再用自攻螺絲來鎖
有把握也可以自攻螺絲直接上
因為鎖舌盒已經被固定住了 所以不用擔心位置又跑掉
間隙太大也可以加個華司墊片
這樣鎖舌盒也ok了
因為要將門固定在位置上 才能讓鎖舌進入舌盒
而大多數的門是不會自己一直闔上的
門片彈回的力度會使鎖舌與舌盒摩擦
輕則電機壽命減短 重則無法開門或電機損毀
總不可能每次開關門都要把門拉推到底 等鎖舌作動

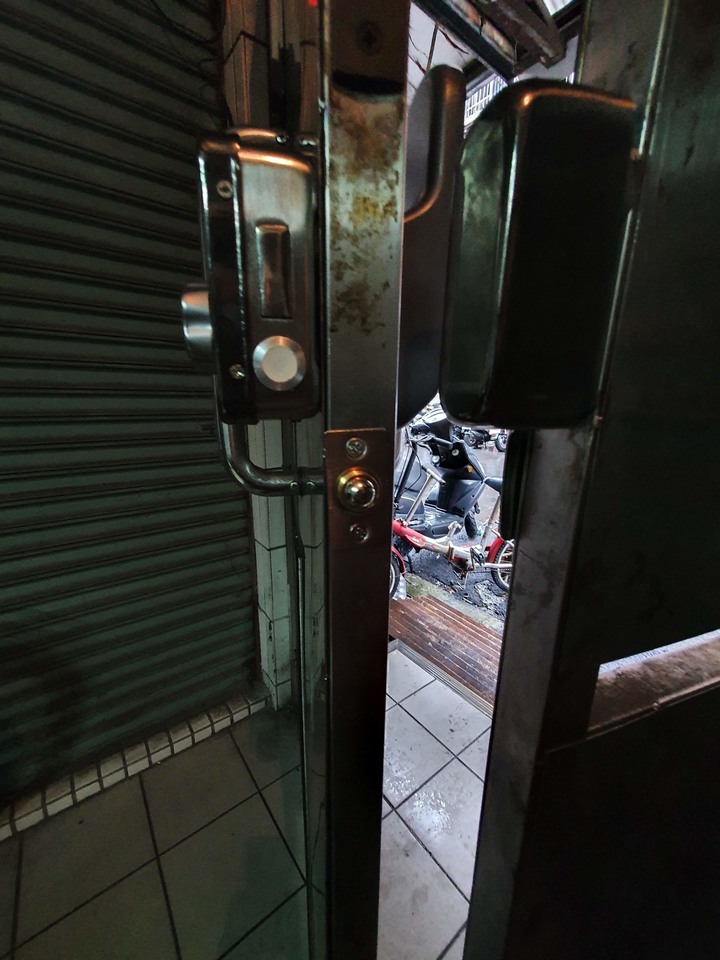

所以這時就一定要裝定位珠了 又叫龍吐珠 定位門碰
要找可調整的定位珠 可以調整凸出的長度跟珠子的鬆緊度
用之前裝按鈕買的19mm的圓穴鋸在靠近便當盒的地方鑽孔
門片上的孔可以盡量往關門的方向靠
找到中心點後也是先用4mm鑽頭引孔 之後再上圓穴鋸開孔
上下的鎖點也是用自攻螺絲來鎖
對準另一邊的碰珠引導片
上下鎖點也是用自攻螺絲來鎖
可以先把碰珠凸出來一點 讓它卡住引導片
這樣可以比較好找到關門時引導片的安裝位置
這樣就都安裝完成了
其實我在安裝鎖舌盒時就翻車了 不知道要怎麼調整位置
抓了大概的位置就先鎖了側邊的三個鎖孔
導致鎖舌沒辦法卡入舌盒 側邊舊的鎖孔太多不敢再鑽其他的孔
所以到最後還是請鎖匠來處理
但這篇是心得不是經驗
所以可以給想自己diy安裝的人參考
總結
1. 鎖芯中心點上下兩個洞可以再鑽大一點...用6.5mm 或 7mm
2. 要用白鐵用的鑽頭 電鑽用高速檔來鑽
3. 先用4mm引洞 要注意有沒有滑開
4. 時間成本跟買工具的錢加起來是絕對划不來的
5. 沒有熱情還是花錢請專業的來
