不了解電箱裡面這條線的主要源頭

想請問各路大師,指教小妹電路的問題⋯

我們這戶位於二樓,20幾層樓高的大樓
據管委會說,某天整棟冷氣跳電(我這戶沒有跳電)

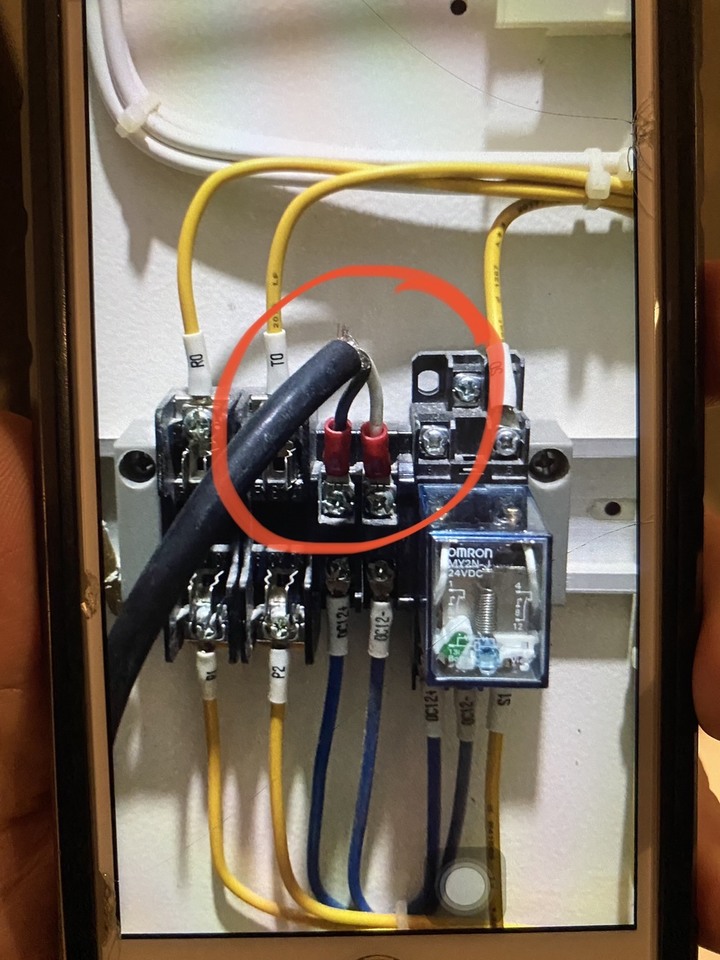

他們來查線,看我這戶電箱裡面這條黑色的線是沒有接上、垂在那邊的。(圖2接上去的黑線 是別人家的電箱照片)


不了解電箱裡面這條線的主要源頭


不了解電箱裡面這條線的主要源頭



之前裝修時水電有提醒我,電箱裡原本就有這條黑色線掛在電箱裡,沒有接,水電也只知道不是接我家戶的電,是接到其他地方的(他查不到)

管委會跟我說,這條是接發電機的,沒有接會造成全棟跳電而我自己不會跳電

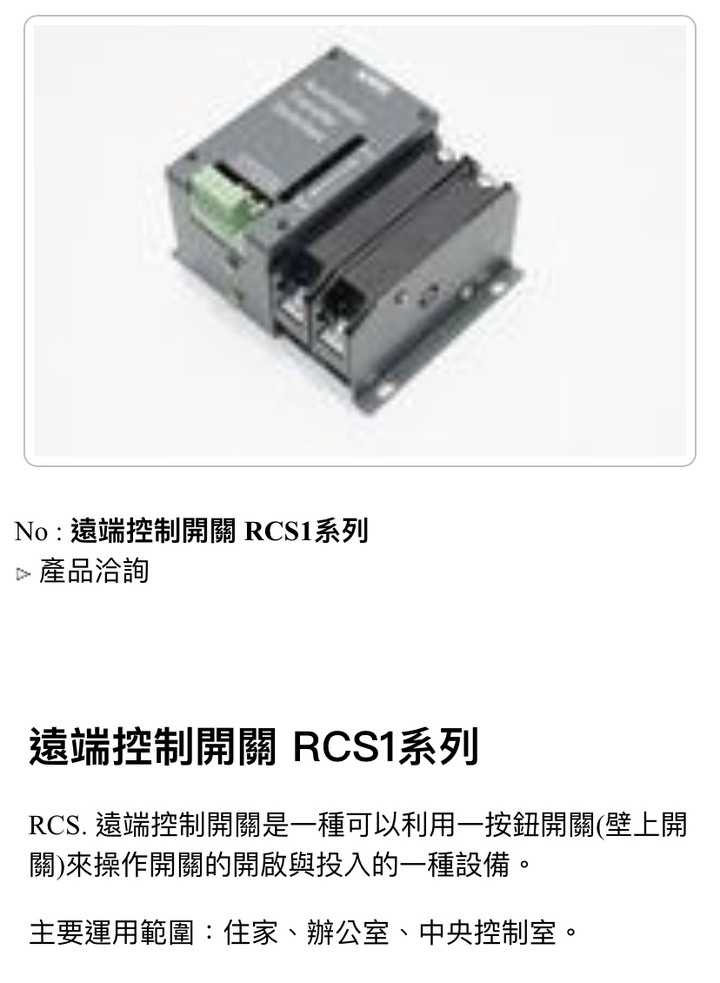

但看到這區的線路是接到右邊的遠端控制開關?


不了解電箱裡面這條線的主要源頭


想請問這條線的功用與源頭真的是發電機嗎

如果有說明不清楚的地方請各路大神多多見諒
2022-09-15 19:29 發佈
1.這條黑色線是右邊omron繼電器的電源來源 ,電壓DC24V.
2.繼電器A接點是控制RCS1.
請問RSC1下方左右兩顆NFB是冷氣的電源嗎(看起來是)


照片的內容只能回覆以上
至於是不是會造成整棟跳電還要看發電機是如何控制用戶端.(以小弟的認知,沒接應該不會影響整棟跳電.)

你要的答案:黑色線有接上的話,發電機如果運轉會斷開你冷氣的迴路,沒接的話RCS1不會作動,所以直接過電給冷氣迴路.

會這樣設計電路,主要是擔心發電機運轉後負載過大.

至於管委會為何會這樣說(沒接會造成整棟跳電)其一 是擔心發電機負載過大 ,其二是別的住戶會說,為何跳電後只有你家冷氣會作動而其他住戶不會作動.
聽他在屁!純個人想的,非專業!

叫他把這條,外面另一端也拆了不接?

可以吧,呵呵呵


那有這條不接,別人會跳,這種問題?乾我屁事,呵呵呵
等那一天,利益不是人的主要目的,那麼我才會被別人說服....................
