為什麼我新買的無熔絲開關不會跳

極限空間

極限空間
個人積分：51分
文章編號：85068120

51分

樓主

2022-06-10 21:08

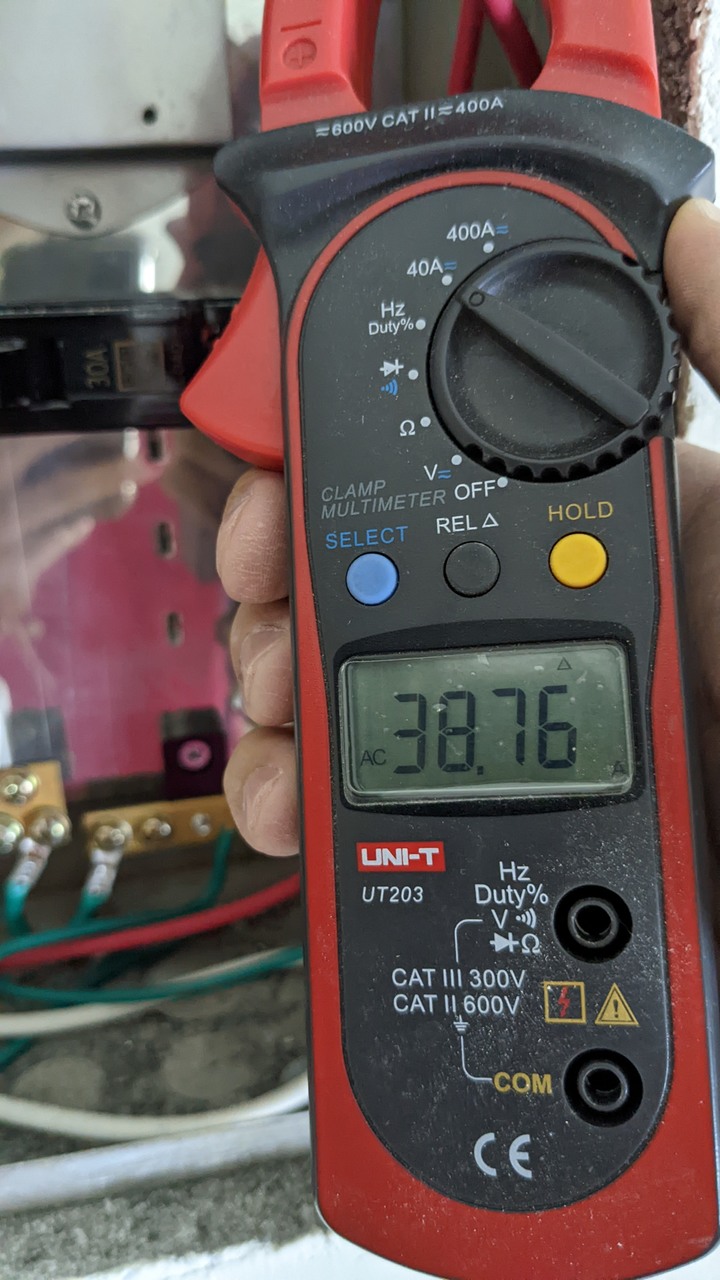

今天總算把家裡的電線拉好了要做壓力測試結果電流到38A 我這顆30A的不會跳掉

為什麼我新買的無熔絲開關不會跳

2022-06-10 21:08 發佈

文章關鍵字熔絲開關壓力測試結果電流家裡電線 38 30

哥普拉

哥普拉
個人積分：666分
文章編號：85068160

666分

2樓

2022-06-10 21:14

無熔絲開關有跳脫曲線，依型號找一下

極限空間

極限空間
個人積分：51分
文章編號：85068194

51分

樓主

2022-06-10 21:19

哥普拉 wrote:
無熔絲開關有跳脫曲線(恕刪)

我看懂了原來要

38/30=126% 所以我要等30分鐘才可能跳@@

heartgame

heartgame
個人積分：4240分
文章編號：85070267

4240分

4樓

2022-06-11 9:32

極限空間 wrote:
我看懂了原來要38(恕刪)

原來如此！外行人都以為超過就跳。

不過，這個不知道，還好。

等那一天，利益不是人的主要目的，那麼我才會被別人說服....................

MILK LIU

MILK LIU
個人積分：183分
文章編號：85070814

183分

5樓

2022-06-11 11:10

這種無熔絲開關是利用積熱跳脫。

有些工業用的才有配電子式的CT。

極限空間

極限空間
個人積分：51分
文章編號：85072910

51分

樓主

2022-06-11 16:53

那市面上有在賣只要超過30A 就跳的嗎？我覺得我裝這個30A有點危險耶，裝20A又怕用不夠。

MILK LIU

NFB是一道防衛機制，反而電線粗度夠，施工工法正確比較重要。不用過於杞人憂天的~[安慰]

2022-06-11 19:58

gwtus

要安全就是買小至少不會燒掉管內電線後才跳脫

2024-03-02 12:50

極限空間

極限空間
個人積分：51分
文章編號：85111119

51分

樓主

2022-06-16 16:12

今天有測試了，把電流弄到46A，在3分內就跳脫了，看來有在跳脫曲線圖裡面所寫的。

實際摸電線，有感覺有溫度，大概跟人的體溫插不多。

46/30=1.53，對照圖大概會落在，1分至8分內跳脫，實測大約在3分內跳多。

m7basara

m7basara
個人積分：33分
文章編號：89250717

33分

8樓

2024-03-02 6:19

極限空間 wrote:
今天有測試了，把電流...(恕刪)

請問一下，30A的NFB，樓主的線徑是用多少的?
如果 30A的NFB，用的線是更粗的話，效果是一樣的嗎?
還是會因為線更粗，反而積熱比較少，所以會變得要更高的電流的才會達到作動?

supertakuma

那個積熱是在NFB本體裡，跟線徑沒關係，線徑發熱是另一回事了

2024-03-02 9:55

m7basara

m7basara
個人積分：33分
文章編號：89292801

33分

9樓

2024-03-10 4:04

supertakuma
那個積熱是在NFB本體裡，跟線徑沒關係，線徑發熱是另一回事了

喔，所以意思是，NFB本體裡是有一個固定30A的元件去積熱而作動

外部的接線用到超出安全值30A以上線徑的線

8mm²	35A
14mm²	55A
22mm²	75A
30mm²	85A

像是例如用到30mm²的85A的線(舉例)

還是可以在NFB的30A時積熱而作動

我是以為是靠差不多範圍的線徑的積熱去導致NFB作動

例如 NFB的30A 是配電線 8mm²的35A
