求助！雙插座電線接法！

hittaku0413

hittaku0413
個人積分：2169分
文章編號：84648786

2169分

樓主

2022-04-16 16:22

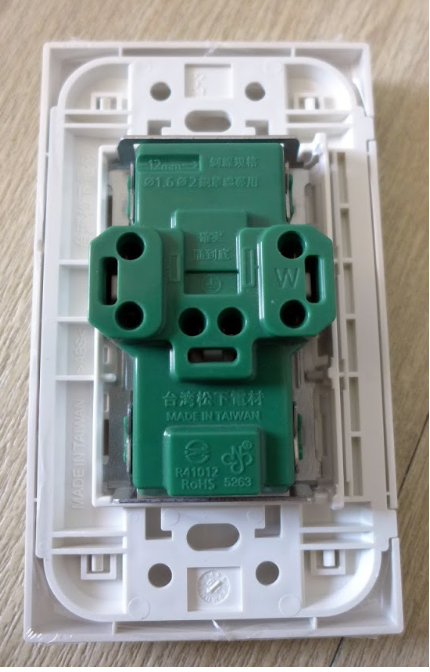

各位前輩好，家中原插座是雙插座，如下圖這種的：
求助！雙插座電線接法！

請問這種插座，
只要左上接火線1條，右上中性線1條，中間下面接地線1條，
即可兩個插座都供電。
但這樣的接法，此雙插座一個給微波爐、一個給烤箱，應該就會跳電了吧？

如果左邊2孔接兩條火線、右邊2孔接兩條中線，此雙插座可以同時使用微波爐和烤箱嗎？

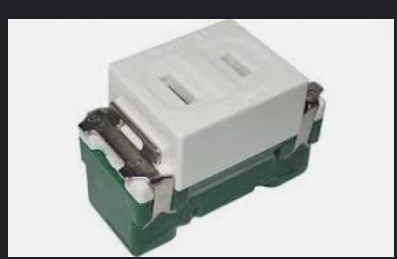

還是要用下圖這種單插座2個，火線中線各自接？
求助！雙插座電線接法！

謝謝各位！

2022-04-16 16:22 發佈

文章關鍵字插座雙插座火線雙插座電線接法下圖家中原前輩左上單插座中線

jwliang

jwliang
個人積分：5分
文章編號：84648919

5分

2樓

2022-04-16 16:48

跳不跳電是看你的無熔絲斷路器是幾A的，不是由插座決定，你微波爐跟烤箱同時啟用應該是會造成斷路器跳掉沒錯。

你應該看電線是多粗來決定附載可以到多少，你這插座也只能到1650W，電壓110V之下只能15A，但通常不會用滿。

烤箱微波爐這種東西屬於大電量電器，通常接的都是5.5mm的電線，建議上網看看多少粗度的電線可以附載多少電流，你第一個舉的方法是絕對不行的，擔心安全還是不要自己隨便接比較好。

瓦數 = 電壓 x 電流

hittaku0413

hittaku0413
個人積分：2169分
文章編號：84649052

2169分

樓主

2022-04-16 17:13

jwliang wrote:
你這插座也只能到1650W，電壓110V之下只能15A

感謝您回覆！您的用詞更精確！

我的意思如您所述，
微波爐1320W(12A)、烤箱也1320W(12A)，無熔絲斷路器是30A，
雖然斷路器沒問題，但這種雙插座，只有一條火線進來，會負載過大，是危險的。
以上，我這樣的理解正確嗎？

如果有兩條火線，
這款雙插座，也是沒辦法的嗎？

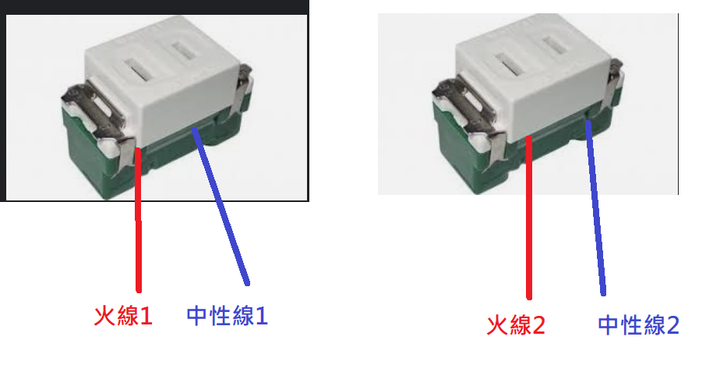

只能用2個單插座，分別進2條火線嗎(如下圖)？
我拆開蓋板看過，是下圖接法，沒有地線...)

tda123456

小孔是火線,大孔是水線。

2022-04-17 0:20

jwliang

jwliang
個人積分：5分
文章編號：84649194

5分

4樓

2022-04-16 17:43

通常斷路器的附載能力要低於電線的附載能力，這樣電流過大會斷電而且安全。

你的第一個理解我稍微講一下
1.你需要確定你的電線粗度是多粗，如果已經是5.5mm，用24A的電有點勉強。
2.你的Pannasonic星光插座安全範圍就是1650w，不建議超量使用。

第二個部分，只要你確定你的兩組火線都是單獨的迴路，沒有其他插座與其共用，是可以的。
另外其實有三孔版本。

cruiser58478

cruiser58478
個人積分：3104分
文章編號：84649591

3104分

5樓

2022-04-16 19:20

樓主，不要想太多了。
一般家裡配線，同一個開關盒裡，你看到的不管是一條火線或是兩條火線，都是同一個迴路，一頭接到配電箱的電源，另一頭則是供給下一個插座電力。接一條跟兩條，供電能力是一樣的。
即使幫你家裡配線是萬中無一的水電奇才，真的在同一個開關箱裡配了兩組迴路的火線，你開頭po的這個插座，也沒辦法接到兩個迴路同時供電。要像你後面說的，用兩個單插座才行。

以你所提的要求，電線不是5.5的就要重拉，插座也要換掉，DIY不算太難。但是真心建議，找個專業的水電來，才是正途。

hittaku0413

hittaku0413
個人積分：2169分
文章編號：84649662

2169分

樓主

2022-04-16 19:39

cruiser58478 wrote:
即使幫你家裡配線是萬中無一的水電奇才，真的在同一個開關箱裡配了兩組迴路的火線，你開頭po的這個插座，也沒辦法接到兩個迴路同時供電。要像你後面說的，用兩個單插座才行。

感謝您的說明！
我是真的有一個開關箱，配了兩組迴路的火線(共4條，火2中2，沒有地線...)
它原本是兩個單插座，各配一組火線。
我以為是因為廚房家電都偏大功率的關係，才這樣配。

那我去買兩個單插座來接。

對了，我會換插座的原因，是發現插座插不緊，略焦黑，
我知道這是電流通過面積小而發熱造成的，所以才會拆來換。

很謝謝前輩給的資訊！

hittaku0413

hittaku0413
個人積分：2169分
文章編號：84649773

2169分

樓主

2022-04-16 20:04

jwliang wrote:
你的Pannasonic星光插座安全範圍就是1650w，不建議超量使用

感謝您的解說，非常受用，謝謝。

chih_haohung

chih_haohung
個人積分：5354分
文章編號：84650426

5354分

8樓

2022-04-16 22:08

hittaku0413 wrote:
各位前輩好，家中原插(恕刪)

圖一(正面)、二(背面)是整組的，也就是一條火線入一條中性線入，就讓2個三孔插座同時導通了
另外一個火線插孔只是要讓你引到下一組/個插座、另外一個中性線插孔只是要讓你引到下一組/個插座
、另外一個接地線插孔只是要讓你引到下一組/個插座、

圖三是單個的，也就是一條火線入一條中性線入，就讓這1個二孔插座導通了
另外一個火線插孔只是要讓你引到下一組/個插座、另外一個中性線插孔只是要讓你引到下一組/個插座

hittaku0413

hittaku0413
個人積分：2169分
文章編號：84650648

2169分

樓主

2022-04-16 22:46

chih_haohung wrote:
圖一(正面)、二(背面)是整組的，也就是一條火線入一條中性線入，就讓2個三孔插座同時導通了

謝謝前輩指導，您的解釋非常清楚！
一看就懂！太棒了！

cruiser58478

cruiser58478
個人積分：3104分
文章編號：84651053

3104分

10樓

2022-04-17 0:10

hittaku0413 wrote:
感謝您的說明！
我是真的有一個開關箱，配了兩組迴路的火線(共4條，火2中2，沒有地線...)
它原本是兩個單插座，各配一組火線。
我以為是因為廚房家電都偏大功率的關係，才這樣配。
那我去買兩個單插座來接。

有沒有電表?我不太相信，你真的碰到萬中無一的水電奇才....

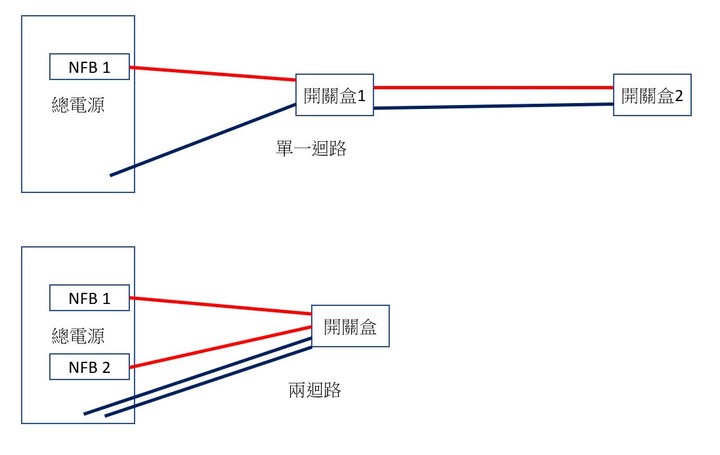

下圖兩種情形，你都會在開關盒裡面看到2火線2中性線，大部分住宅配線都會是上面那種情形，兩條線是用來並聯到下一個開關盒的，只有下圖才是真的兩迴路。
你把現有插座拆掉，電表分別量兩條火線，每條火線各自對兩條中性線都是110V，才會是真的兩迴路。上面那種接法，你用兩顆單插座分別去接兩條線，而且兩顆單插座間，沒有再接線連接的話，有一顆插座會沒電。
