傳統鐵捲門維修

傳統鐵捲門維修

請問懂鐵捲門的大大，我裝上遙控的接受器後，遙控只能上跟下，按停止鍵無法動作，連用手動也無法停止，但是一把接受器拔掉，手動的上、下、停止就完全正常，請問是哪裡接錯嗎？
PS：我的鐵捲門沒有快接頭，全是線接，從我小的時候就是這樣安裝，平常都沒去注意。這次是因為要diy遠端控制，裝完後也是停止鍵沒功能，想說就暫時不裝，原本的接收器本來沒事，結果重新接線回去，反而出問題

2022-02-22 23:41 發佈

文章關鍵字鐵捲門遙控接受器大大手動動作 PS 傳統鐵捲門維修

mike927

mike927
個人積分：123分
文章編號：84239582

123分

2樓

2022-02-23 0:11

你應該po上接線圖

kolorwang
個人積分：23分
文章編號：84239643

23分

樓主

2022-02-23 0:26

mike927 wrote:
你應該po上接線圖...(恕刪)

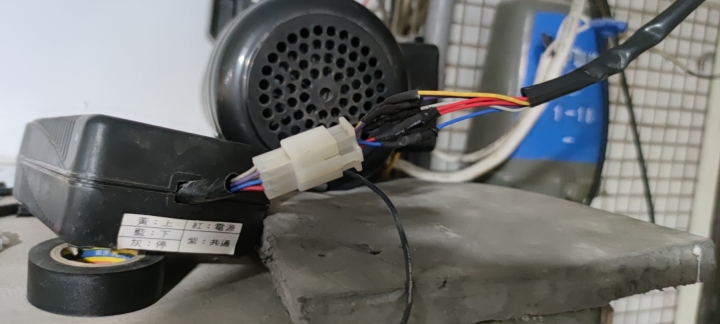

已附上，再麻煩大大指教

kolorwang
個人積分：23分
文章編號：84239645

23分

樓主

2022-02-23 0:26

mike927 wrote:
你應該po上接線圖...(恕刪)

ye58024

ye58024
個人積分：858分
文章編號：84240000

858分

5樓

2022-02-23 3:39

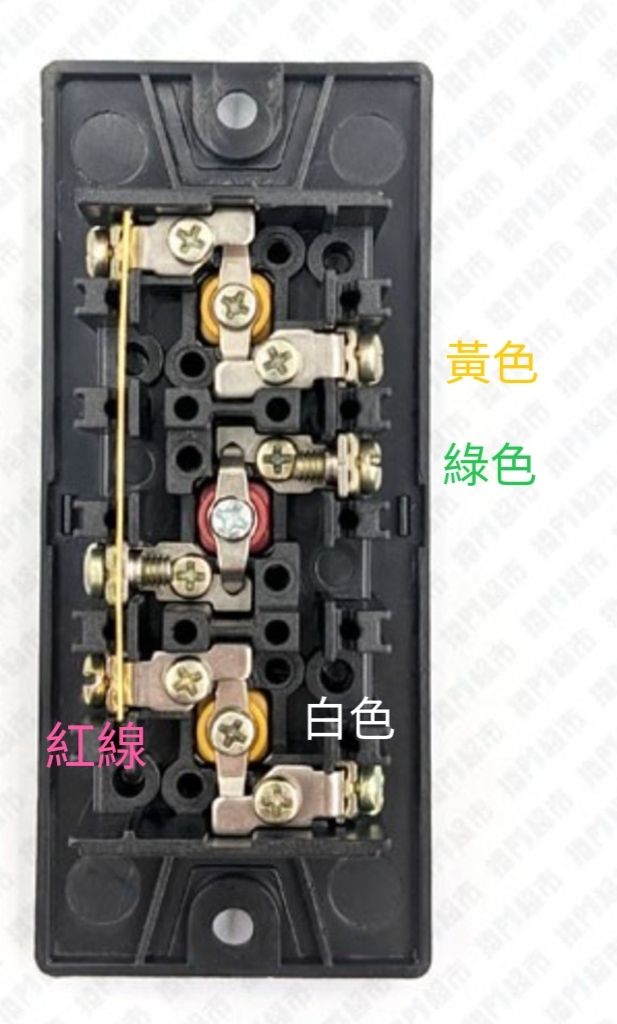

停紅/綠為常閉按時斷開~停放開導通
上紅/黃為常開按時導通~上放開斷開
下紅/白為常開按時導通~下放開斷開
馬達端綠色剪斷
接收器紫色&灰色
分別接綠色兩端
接收拔掉已斷開(停）
等於固定按鍵按停
或許可以按著上.下
放開就停。

kolorwang
個人積分：23分
文章編號：84240214

23分

樓主

2022-02-23 7:17

ye58024 wrote:
停紅/綠為常閉 ...(恕刪)

謝謝大大，我再試試

yiy2

yiy2
個人積分：439分
文章編號：84240442

439分

7樓

2022-02-23 8:19

kolorwang wrote:
請問懂鐵捲門的大大，(恕刪)

遙控器的接線圖在看一次...
應該是你的stop沒接好
不然就是把他還原看看
畢竟更換前沒拍圖做記號...

kolorwang
個人積分：23分
文章編號：84240491

23分

樓主

2022-02-23 8:26

yiy2 wrote:
遙控器的接線圖在看一...(恕刪)

沒錯，沒先拍照再拆是我懊悔的一件事

灰狼01

灰狼01
個人積分：10464分
文章編號：84240899

10464分

9樓

2022-02-23 9:19

刪..刪...刪...刪...刪...刪...刪

kolorwang
個人積分：23分
文章編號：84241088

23分

樓主

2022-02-23 9:36

ye58024 wrote:
停紅/綠為常閉 ...(恕刪)

請問大大，所以我先把馬達端出來到手動控制這條綠色剪斷，分別接上紫色跟灰色，這樣測試嗎？

ye58024

對這樣經過接收器形成迴路停，當你搖控按停斷開放開歸復=按固定開關停

2022-02-23 10:03
