請教DIY開關延長線的線路圖

snowbox

272分

樓主

2022-01-16 22:00

我今天在網絡上看到這張圖
很好奇裡面的線路圖怎麼接的？
如何用開關控制旁邊插座是否有電？
可不可以畫線路圖給我看

感謝

2022-01-16 22:00 發佈

snowbox

272分

樓主

2022-01-16 22:15

snowbox wrote:
我今天在網絡上看到這...(恕刪)

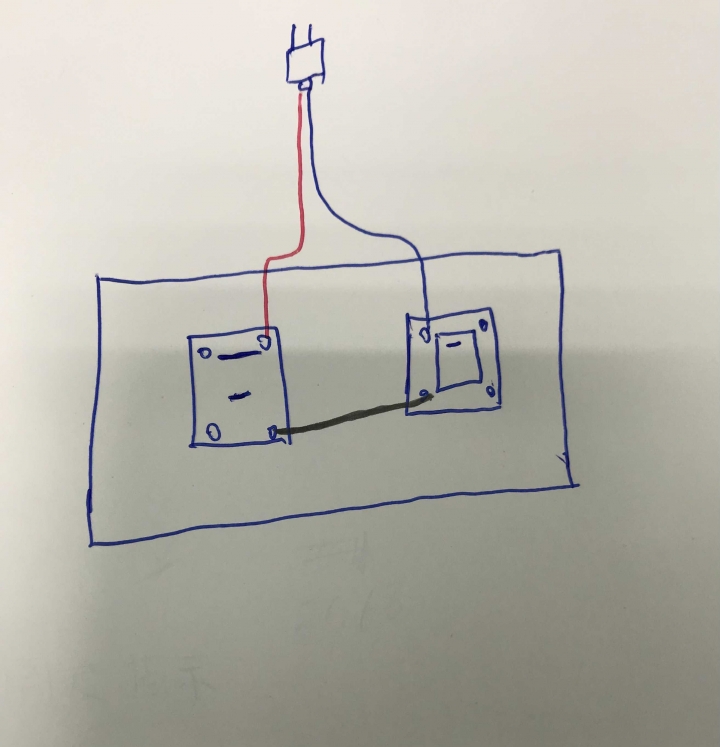

這樣接是錯的吧？

leoliou

是的,插座畫反了

2022-01-17 0:32

19078分

3樓

2022-01-17 0:22

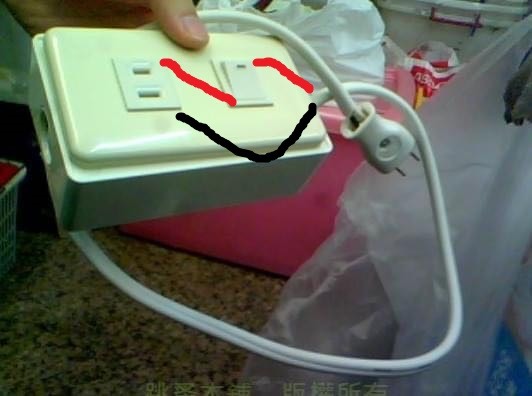

請參考

leoliou

23473分

4樓

2022-01-17 0:34

如圖

1504分

5樓

2022-01-17 12:49

火線接開關，免得斷電後插座還會讓你觸電
