雙切開關+插座線路疑問

Ghost107
個人積分：0分
文章編號：82119430

0分

樓主

2021-06-14 14:55

各位大大好
想請教一下開關&插座線路的問題

小弟房間的插座最近有點凹進去了
想說更換一下前先拆開研究一下
不開還好一開完全看不懂線路是怎麼接
目前只能看得懂
左下角的插座插入火線&中性線
火線延伸到左上角的開關

有兩個疑問點
左上角的開關上方兩條黑線，是中性線嗎?
右上角的不知名開關綠色的線是? 應該不會是地線吧?

雙切開關+插座線路疑問

另外補充：房屋年齡應該超過30年

2021-06-14 14:55 發佈

文章關鍵字插座線路疑問插座 & 插座線路左上角問題小弟房間大大中性線左下角開關

millais

millais
個人積分：1703分
文章編號：82119565

1703分

2樓

2021-06-14 15:11

沒看到綠色線

那是藍色線吧通常是電燈或是戶外燈

兩條黑線是連接到另外一組開關

Ghost107

Ghost107
個人積分：0分
文章編號：82119746

0分

樓主

2021-06-14 15:38

millais wrote:
沒看到綠色線那是藍色(恕刪)

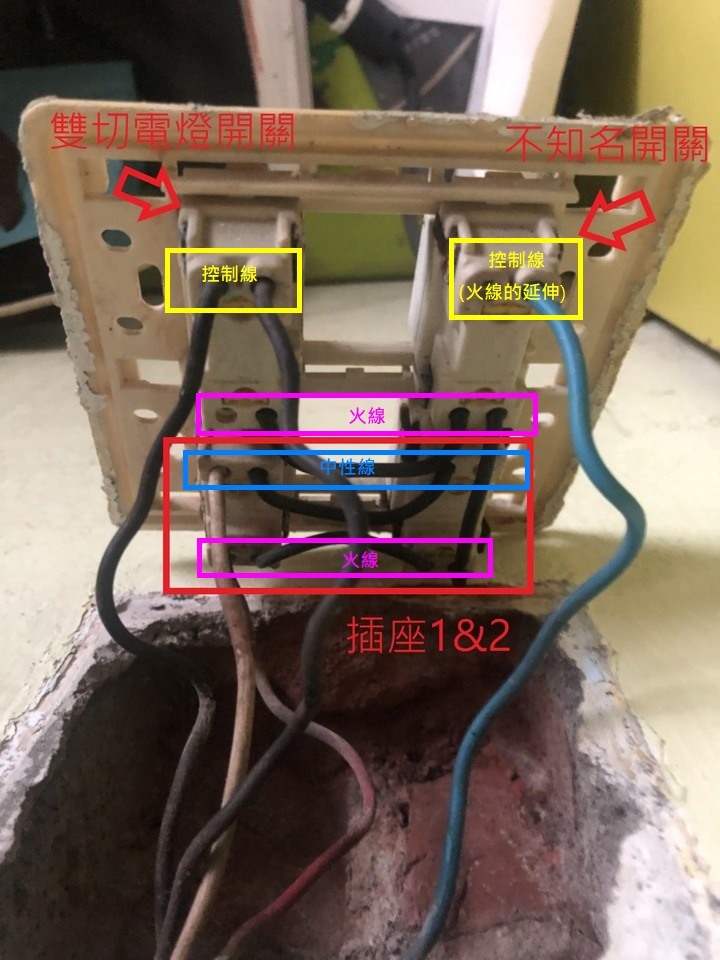

沒開燈有點色差，是藍色的
那請問大大如果我戶外燈就不接了(原本就沒作用，也不知道是哪盞燈)
下面的接髮應該沒問題吧!?
點我看大圖

bestalfred

bestalfred
個人積分：1099分
文章編號：82120258

1099分

4樓

2021-06-14 16:39

Ghost107 wrote:
各位大大好想請教一下(恕刪)

推薦宅水電的教學

chansep2

chansep2
個人積分：373分
文章編號：82120337

373分

5樓

2021-06-14 16:45

左上角的開關上方兩條黑線，是中性線嗎?
左上角兩條黑線，是雙切開關的聯絡線，這兩條直接跑去另一個雙切開關上

右上角的不知名開關綠色的線是? 應該不會是地線吧?
這條可能是小夜燈或壁燈的，絕對不會是地線

cougar2015

cougar2015
個人積分：32457分
文章編號：82120658

32457分

6樓

2021-06-14 17:26

Ghost107 wrote:
不開還好一開完全看不懂線路是怎麼接
目前只能看得懂
左下角的插座插入火線&中性線
火線延伸到左上角的開關

有兩個疑問點
左上角的開關上方兩條黑線，是中性線嗎?
右上角的不知名開關綠色的線是? 應該不會是地線吧?

先聲明，電線顏色如正確合一般接線習慣，

左上角的開關上方兩條黑線，是中性線嗎?，，，，不是，開關打開是火線。
右上角的不知名開關綠色的線是? 應該不會是地線吧?，，，，不是，開關打開是火線。

左下紅白線接插座1，2黑線接插座2。
插座2紅線延伸插上右上開關，藍線那個，
再延伸插上左開關。

Zhou55

Zhou55
個人積分：3912分
文章編號：82121476

3912分

7樓

2021-06-14 19:18

Ghost107 wrote:
各位大大好想請教一下...(恕刪)

面板卡栓老化，換面板就好了,其他都不要動。
切開關有坏就換新,按原本的配線方式。
請拍照細節插入配線位置。
双切是控制双火線回路配置。
單切是控制單線火線回路配置(藍色火線控制線)。
插座是一孔火線(來源火線紅色,分配火線黑色)以三用電表查線為準(查火線起子,檢電起子)(因為有兩光水電會亂接，白色當火線也有),一孔入水線(白色)(正常要用白色去分配水線你的是用一條黑色去分配水線給另一個插座。
四格面板孔,一個双切,一個單切,兩個插座,全部共用一條火線去分配。
基本配線方法請谷歌查詢。

chih_haohung

chih_haohung
個人積分：5370分
文章編號：82121660

5370分

8樓

2021-06-14 19:41

Ghost107 wrote:
各位大大好想請教一下(恕刪)

MYPH

MYPH
個人積分：15分
文章編號：82125964

15分

9樓

2021-06-15 9:41

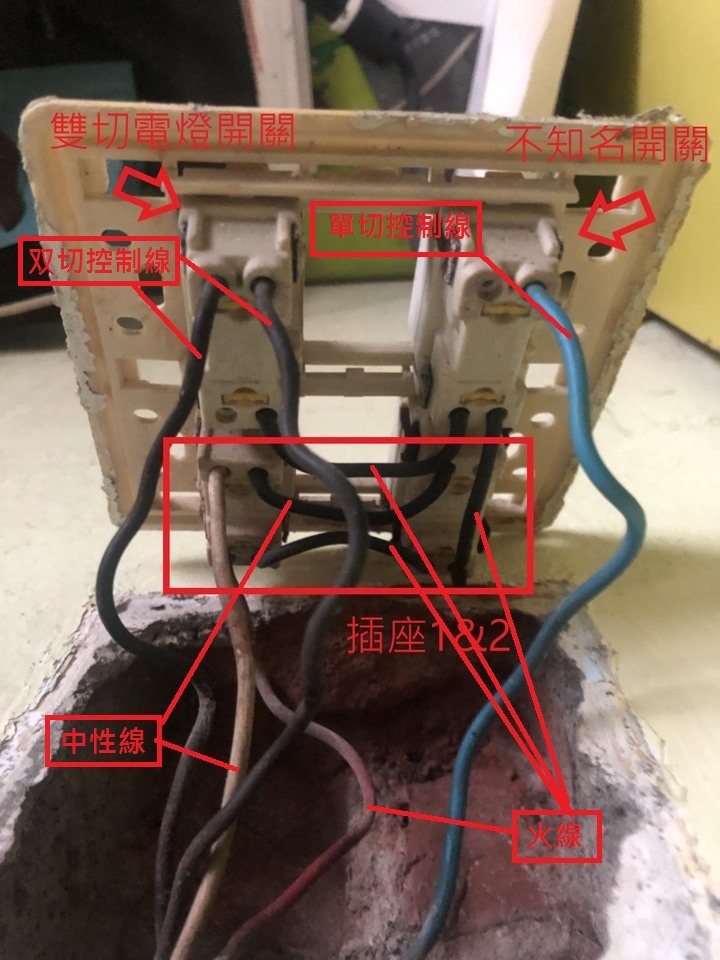

應該是照圖面所示有錯請指教!

Ghost107

Ghost107
個人積分：0分
文章編號：82134192

0分

樓主

2021-06-15 22:09

謝謝各位大大的幫忙
後來是我自己被那條藍色電線影響到
後來整理一下大大們提供的資訊
再重新接上就OK了

因為我新的面板使用PANASONIC的WTDFP4912K
所以一開始看得有點花
