兩開關一個插座接法問題

racing908277
個人積分：50分
文章編號：80554451

50分

樓主

2021-01-23 18:45

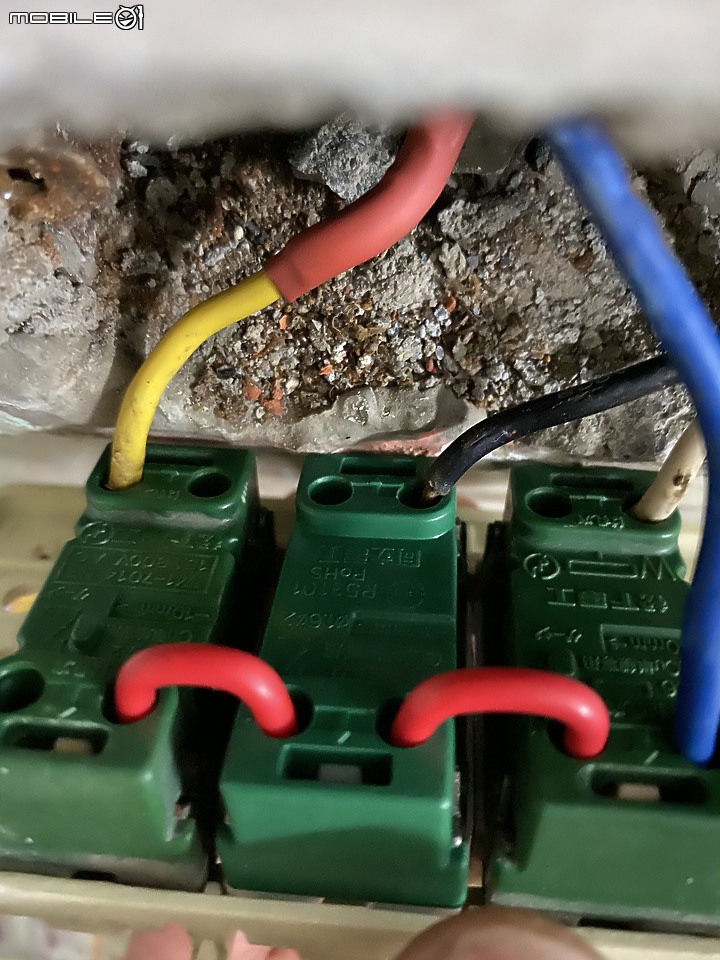

上方這圖片是我目前接法.想請各位麻煩幫我看一下哪裡出了問題

現在接好後.開關1無法獨立自由關閉.一定要先打開開關2之後開關1打開燈具才會亮
目前兩個開關只有開關2能自由打開關閉(兩個開關都是單切的開關)

圖片線路部分除了橘色那條線是代替顏色(實際線路是白色).其餘線路是實際顏色
黃色線~黑色線~藍色線有用電筆量是會亮的

2021-01-23 18:45 發佈

文章關鍵字開關插座接法問題圖片上方問題顏色黑色線藍色線圖片線路部分橘色

兩光水電

兩光水電
個人積分：209分
文章編號：80554541

209分

2樓

2021-01-23 18:59

1.黑藍對調。
2.在開關都關的狀況下用驗電筆去驗黑色線是否有電有表示正常。

waitinge

waitinge
個人積分：1145分
文章編號：80554565

1145分

3樓

2021-01-23 19:03

圖面上看起來沒有問題你中間的開關感覺有點問題

單切開關都是上或是下都是互通的所以也不存在上下接反

接反也會亮比較有可能單切開關可能是雙切而且上下接反了

看一下後面有代號0 1 3 或是圖片嗎能拍照上傳就更好了

樓上說的情形也有可能發生你的火線搞錯了如果在1.2號那個開關

是在關的情形下你的插坐現在是沒電的打開2號插坐有電就是火線在2號

反之打開1號有電火線就是在1號

racing908277

racing908277
個人積分：50分
文章編號：80554640

50分

樓主

2021-01-23 19:13

waitinge wrote:
圖面上看起來沒有問題(恕刪)

我嘗試一下再拍個圖片上傳

racing908277

racing908277
個人積分：50分
文章編號：80554872

50分

樓主

2021-01-23 19:43

兩光水電 wrote:
1.黑藍對調。2.(恕刪)

哈哈感謝這樣兩個開關都可以獨立開關了

福仔4949

福仔4949
個人積分：0分
文章編號：80562424

0分

6樓

2021-01-24 19:14

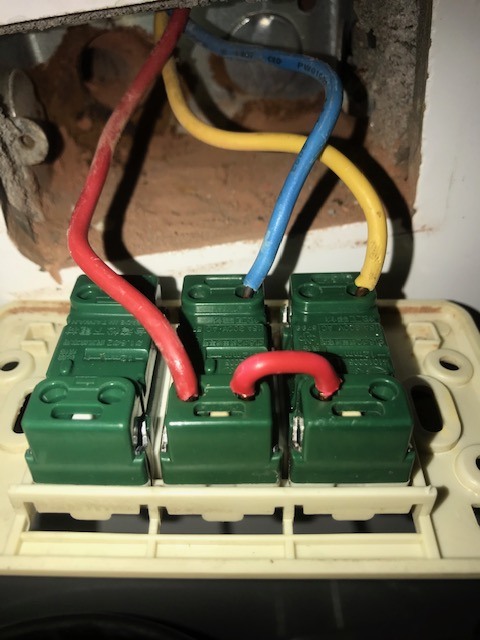

我剛好遇到同樣問題
有兩條控制線及一條火線但是沒有水線那如何接線呢迴路要串接哪兩點?

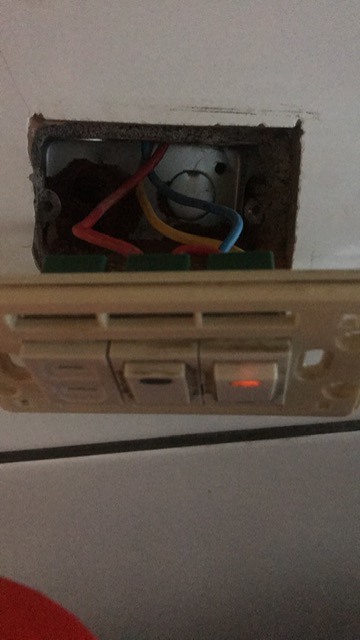

右邊兩開關是原來配線左邊是新裝插座未連接線路

yanyu_911

yanyu_911
個人積分：2090分
文章編號：80565010

2090分

7樓

2021-01-25 0:14

福仔4949 wrote:
我剛好遇到同樣問題有(恕刪)

你這跟樓主的不一樣,你這個只是單純的燈具開關用所以只有火線,當初也就不用拉水線,
*燈具的水線是經由其他管路直接到燈具那.

現在你想裝個插座上去,目前有火線這時候你得去找最近的水線點,然後把它並接拉到這個開關處,
這樣插座才有作用.

你的開關紅線是火線連接到左邊開關(下),拉過來的水線插在插座的上面.

福仔4949

福仔4949
個人積分：0分
文章編號：80584812

0分

8樓

2021-01-26 17:33

非常感謝

佑大佑池久

佑大佑池久
個人積分：662分
文章編號：80591318

662分

9樓

2021-01-27 10:37

racing908277 wrote:
上方這圖片是我目前接(恕刪)

藍色跟橘色分別為火線跟中性線
