前屋主的插座開關接線疑問

T.D.H.

T.D.H.
個人積分：0分
文章編號：79144463

0分

樓主

2020-09-21 11:01

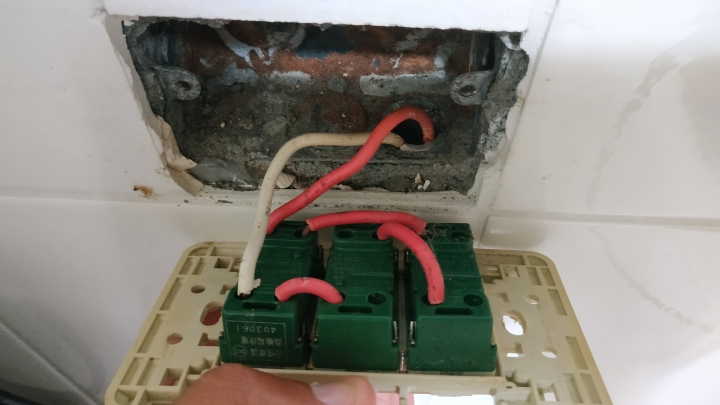

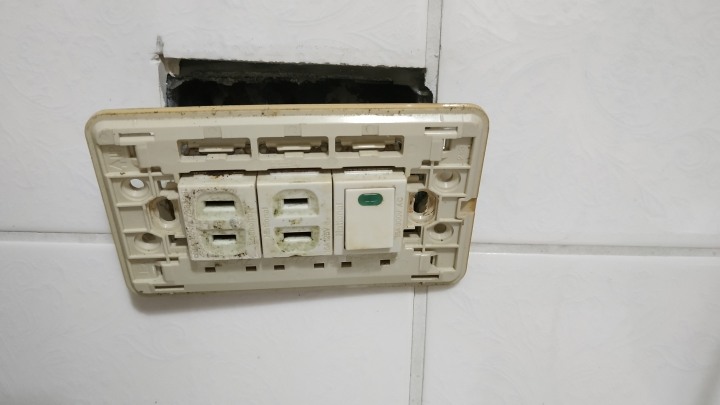

大家日安，最近用到以往一直沒用的一組插座，2插座1開關，發現只有個插座有電，另一個插座插電器和另一個開關打開都沒反應，想請問大家這接線是什麼情況？

前屋主的插座開關接線疑問

感謝

2020-09-21 11:01 發佈

文章關鍵字前屋主插座開關接線疑問插座接線情況電器

donjason

donjason
個人積分：1491分
文章編號：79144601

1491分

2樓

2020-09-21 11:10

看線，應該是開關控制旁邊那個插座，打開開關才有電。

一對夫妻到動物園，看到了大狒狒時，妻：真奇怪，愈難看的動物愈多人看。夫：不要叫這麼大聲，大家都在看妳

jukiyo33

jukiyo33
個人積分：9分
文章編號：79144662

9分

3樓

2020-09-21 11:14

以配線來看中間的插座需要用右邊的開關控制
如果沒作用的話其中一個零件應該壞了

T.D.H.

T.D.H.
個人積分：0分
文章編號：79144797

0分

樓主

2020-09-21 11:23

感謝，聽兩位解說馬上就恍然大悟，所以改成三插座應該是沒關係嗎

sungf29

sungf29
個人積分：100分
文章編號：79144830

100分

5樓

2020-09-21 11:25

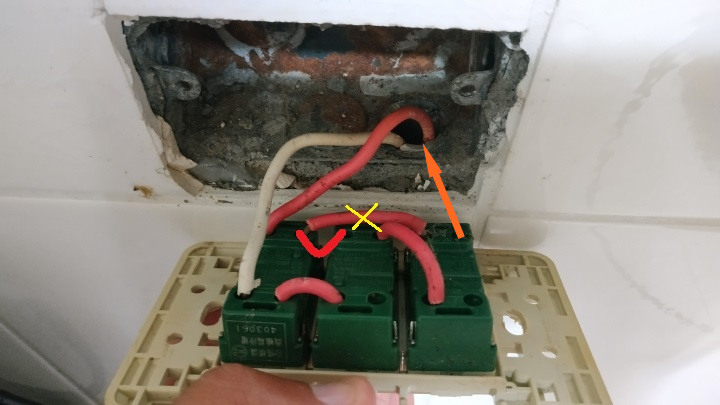

左邊那個插座常態有電

中間那個插座受右邊那個開關控制開了才有電

原本上方如果是風扇之類想用開關控制比較可能這樣接線

如果不需要的話換一個WTDFP1402 或WNF1512K比較方便

WNF1512K 就原插座可能沒有接地電線可用

但至少有接地線的電器配線不用破壞接地插頭

jackx0117

jackx0117
個人積分：3749分
文章編號：79148010

3749分

6樓

2020-09-21 15:18

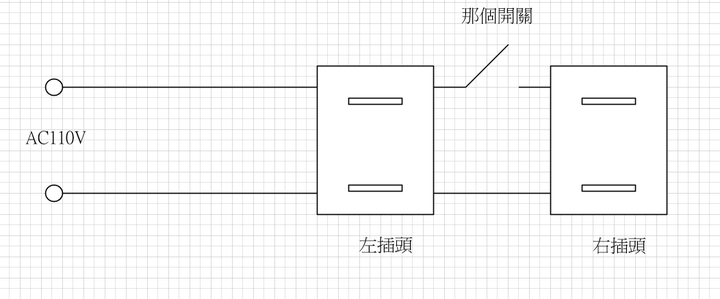

這樣應該淺顯易懂

chih_haohung

chih_haohung
個人積分：5354分
文章編號：79152375

5354分

7樓

2020-09-21 20:57

T.D.H. wrote:
大家日安，最近用到以(恕刪)

如果不是由開關控制插座有沒有電的接法

二孔插座通常較長的孔是在上面，較短的孔是在下面
下圖左邊這一個二孔插座裝顛倒，先請把它拆下來再轉正裝回去

正確接法是較長的是要接中性線(俗稱水線) 白色、較短的是要接火線紅色
下圖右邊這一個二孔插座裝顛倒，先請把它拆下來再轉正裝回去
點我看大圖

假設下圖即使上面這二個問題已經都解決了，可是接法也錯誤了，且也少了一條通往燈具的控制線(當開關開的時候就會帶電)
點我看大圖

cruiser58478

cruiser58478
個人積分：3046分
文章編號：79155906

3046分

8樓

2020-09-22 8:33

chih_haohung wrote:
假設下圖即使上面這二個問題已經都解決了，可是接法也錯誤了，且也少了一條通往燈具的控制線(當開關開的時候就會帶電)

我眼睛業障重？明明是用開關來控制中間那個插座，從哪邊又冒出來燈具？

T.D.H.

T.D.H.
個人積分：0分
文章編號：79156917

0分

樓主

2020-09-22 9:43

後來有測試，確實是控制中間插座的開關，接法像是on off的迴/通路，這是沒有接燈具的，謝謝大家。

chih_haohung

chih_haohung
個人積分：5354分
文章編號：79168381

5354分

10樓

2020-09-23 0:13

cruiser58478 wrote:
我眼睛業障重？明明是...(恕刪)

我有寫前提請先看清楚第一行
