請教電線增設與配置(附現況圖)

感謝各位前輩看我的文章,小弟目前購買新成屋,想請教廚房用電與新設專迴(以下附圖)。
1.目前新配置在客廳浴室暖風機(國際牌FV40BE2W 220V)需額外拉一條220V專迴,請問水電師傅應該要拉幾平方的電線和用多大的無熔絲斷路器才安全呢?

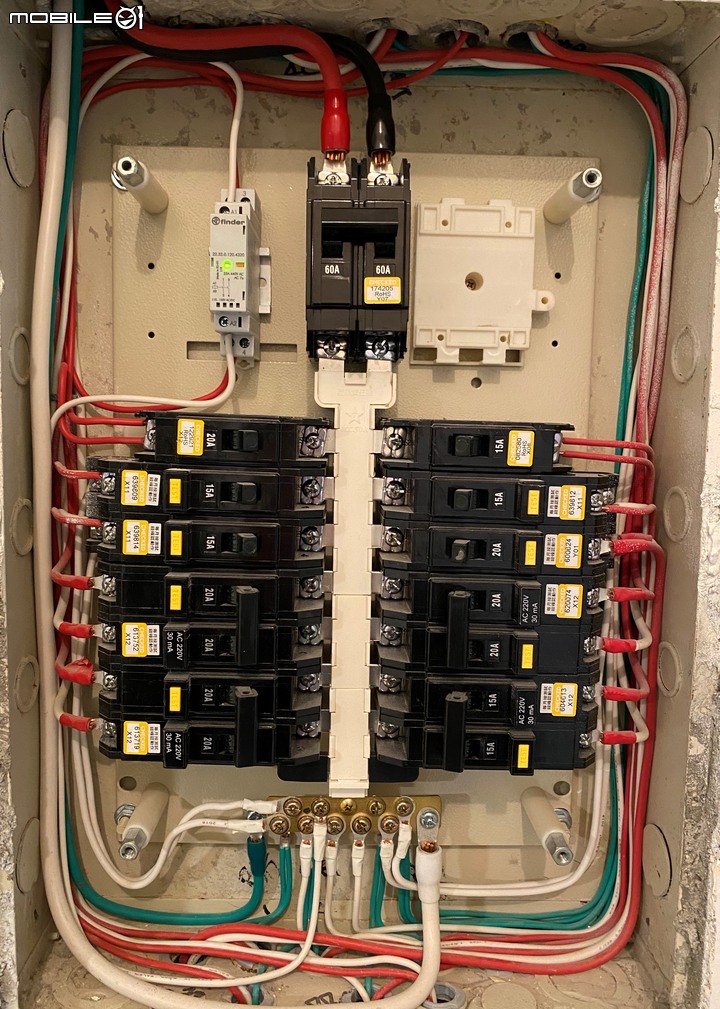

2.還想再拉一條專迴到書房110V,但橫置的無熔絲斷路器空間已經沒有了,請問右上方直立式的位置是否也可以安裝呢?(保護鐵蓋會裁切開洞)(小弟以前有自行更換過老家的無熔絲斷路器,沒有換過這種有漏電保護的無熔絲開關和如右上角直立式)請問這樣的電箱空間是否還可以多拉這兩組呢?更換這種漏電型的跟傳統無漏電保護的有不一樣嗎?
3.目前建商配的廚房專迴是用5.5mm電線拉過去,但插座卻是使用國際牌2.0mm專用插座(插座前段是5.5mm轉2.0mm接到插座上,請問這樣使用是否安全或浪費呢?因小弟後續要做電器櫃,需外拉明線走到到電器櫃各層上,請問如何走線才安全呢?
4.水電師傅說建商目前配給東元無熔絲斷路器很容易壞,請問小弟有必要把它做更換嗎?

(目前廚房用電有微波爐(27L),開飲機,烤箱(32L),電子鍋,大同電鍋,冰箱(525L),果汁機,烘碗機,抽油煙機,淨水器,烘奶瓶機)
其中冰箱,抽油煙機,開飲機,電子鍋,大同電鍋或微波爐會同時一起使用

小弟雖說有找水電師傅,但還是希望能自行多了解用電的安全及規範,希望各位前輩能給我點意見,小弟也有自行爬過許多文章,大家說法不一樣,狀況也不盡相同,謝謝各位。
請教電線增設與配置(附現況圖)
請教電線增設與配置(附現況圖)
請教電線增設與配置(附現況圖)
請教電線增設與配置(附現況圖)
請教電線增設與配置(附現況圖)
請教電線增設與配置(附現況圖)
請教電線增設與配置(附現況圖)
請教電線增設與配置(附現況圖)
2020-02-13 1:15 發佈
國際牌FV40BE2W 2650W,電流量約12A,2.0mm應該就OK,保險一點拉3.5mm,NFB用20A。

另外,你的電器似乎有點多......

電子鍋,大同電鍋或微波爐,這三種最好不要一起用。
kfc1780 wrote:
國際牌FV40BE2W(恕刪)


感謝前輩回應,目前暖風機水電要拉5.5mm的線,目前是想拉兩迴路到廚房
難,因為先天就只給60A,換算也才13200W,你的暖風機就2650W,電鍋電子鍋微波爐也都是上千瓦的消耗,還不算兩台冷氣、開飲機、烤箱、烘碗機、烘奶瓶機......

我會建議先考量一下哪些電器不能同時用,與其拉那麼多新設回路,還倒不如多樣輪流使用同一組插座,這樣也不會產生過大的電流。
kfc1780 wrote:
難,因為先天就只給60A...(恕刪)

感謝前輩回覆,因目前還未入住,無法量測電器,入住後要再改線可能就有點困難了..
如果還沒入住,要以防萬一的話,可以先請水電師傅看看主線的線徑是多少,
可以參考一下
主線是
22mm2-----60A
30mm2-----75A
38mm2-----100A

看能不能拉到75A,電工法規有規範線徑
再請師傅評估進屋線或電錶是否需更換~!

我是去年舊屋裝潢,當時也是將房子的屋內跟樓下電錶到家中的主線全部換新的,總電流拉到75A,
雖然全戶的電器不會一次全部打開,但以後的電器只會越來越多,不可能越少,

規劃大一點,花一次錢,用不到沒關係,但如果用到了,會比較安心。
1 2p15 就夠了 可以考慮廁所燈並連 需220 燈泡選全電壓 實際上依有看過現場及建商給你迴路圖 的水電師傅說的算
2 右上角可新增 nfb或 elcb 蓋板需切
3 幹線 5.5 分線2.0 如同你進戶線 22 盤內很多 2.0 5.5 等等 道理是一樣
4 東元跟士林比 不必過多於膽心 因為士林也壞很多拉 但東元確實比較便宜


你的右上角 第一個是插座 但接2條線 對一下藍曬圖內的各戶原始電機技師規劃的負載及迴路圖吧.

下方還可以增加2個1p 的nfb 或elcb
maple3135 wrote:
1 2p15(恕刪)


感謝前輩回覆,目前已經水電獨立拉一迴路220V 5.5mm 平方,NFB放置右上方

想請教既然幹線式5.5,不知道有沒有必要將插座也改成5,5的,不過廚房NFB目前使用的是20A,不知道這樣改有沒有意義
maple3135 wrote:
1 2p15(恕刪)


另想請教下方中性線銅排好像不夠用了,有請水電更改迴路,多拉了一個插座1P,2.0的線,請問可以
將銅排加大嗎?
