關於1P的ELCB接法

肥U

6分

樓主

2019-10-29 8:28

因為家中電箱空間有限
廚房又想換ELCB所以買了1P的ELCB
這種新式的問幾個朋友，說的接法都很不確定

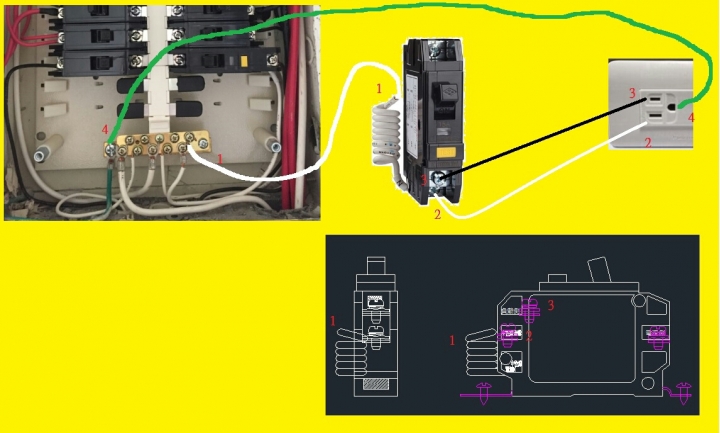

想請教專業的水電大哥這條白線到底接那?

關於1P的ELCB接法

另外這種ELCB其他的接法應該跟一般NFB一樣吧

2019-10-29 8:28 發佈

millais

1590分

2樓

2019-10-29 21:34

電箱內的中性線吧 (源頭)

babado

361分

3樓

2019-10-31 10:15

38465分

4樓

2019-10-31 10:18

肥U wrote:
因為家中電箱空間有限
廚房又想換ELCB所以買了1P的ELCB
這種新式的問幾個朋友，說的接法都很不確定
想請教專業的水電大哥這條白線到底接那?.(恕刪)

接中性線

肥U

6分

樓主

2019-11-03 14:23

babado wrote:
...(恕刪)

感謝回覆
後來乾脆直接問原廠
上面電源側沒問題
下面兩個螺絲，上方鎖火線下方鎖N線
ELCB附的白線所在中性線銅排上
不可鎖在接地線上

6分

6樓

2025-05-01 10:18

想問一下，ELCB接到插座的火線和中性線的線粗細比它本來付那條白線（接到中性銅排的）粗會有影響嗎？這樣前面接粗的線是不是就沒有意義了？有點不太懂作用的原理，不過好像那個線也沒辦法換？
