俞氏yus-bl對講機安裝

cjr1210

cjr1210
個人積分：1分
文章編號：73741399

1分

樓主

2019-06-28 12:43

家中對講機故障買了俞氏yus-bl要換
目前遇到的困難是電鎖（百王牌非俞氏）無法開門，也沒任何反應，儘話機的指示燈會亮
請板上功力高強的大大幫忙

，
電鎖上無標示PT A EL,也沒說明書，所以完全不知道電鎖上這三點位置

應該是把話機上的
PT(橙）A(棕）EL(紅）接到電鎖上沒錯吧？
再麻煩高手幫小弟找出電鎖上的這三點
如果還有其他線需接，也麻煩告訴小弟

感激不盡

俞氏yus-bl對講機安裝

2019-06-28 12:43 發佈

文章關鍵字俞氏 yus-bl對講機電鎖反應困難講機王牌 EL 家中 PT A EL

烏斯提亞

烏斯提亞
個人積分：314分
文章編號：73742123

314分

2樓

2019-06-28 13:35

cjr1210 wrote:
家中對講機故障買了...(恕刪)

還是找師傅來處理~

你好像只有室內機吧!

俞氏的比較複雜麻煩

cav099

cav099
個人積分：72分
文章編號：73742197

72分

3樓

2019-06-28 13:40

cjr1210 wrote:
家中對講機故障買了俞...(恕刪)

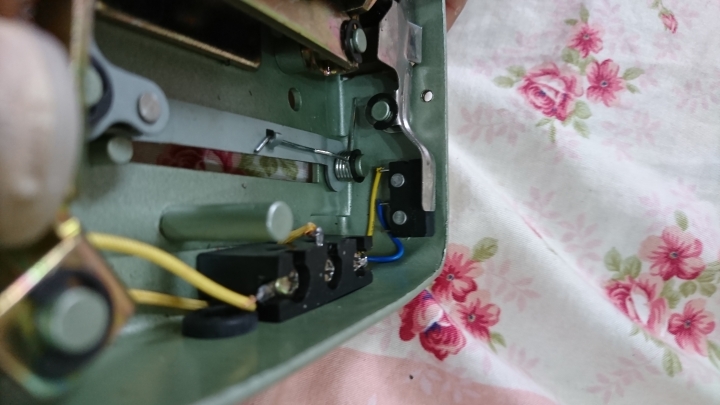

1.PT:開門指示燈-藍色線接到微型開關那一孔
2.A:A跟EL就要判斷一下,A會有兩條線,一條接到PT的微型開關(另一端),一條接到電磁閥.
因為每家會有些許不同,不過大都是中間那一孔.
3.EL:開門電磁觸發-單一條線接到電磁閥

A跟EL接錯-開門指示燈不會亮,但可以正常開門.
A跟PT接錯-開門指示燈正常,無法開門
EL跟PT接錯-電鎖可能會燒掉

cjr1210

cjr1210
個人積分：1分
文章編號：73742812

1分

樓主

2019-06-28 14:19

cav099 wrote:
1.PT:開門指示...(恕刪)

謝謝大大

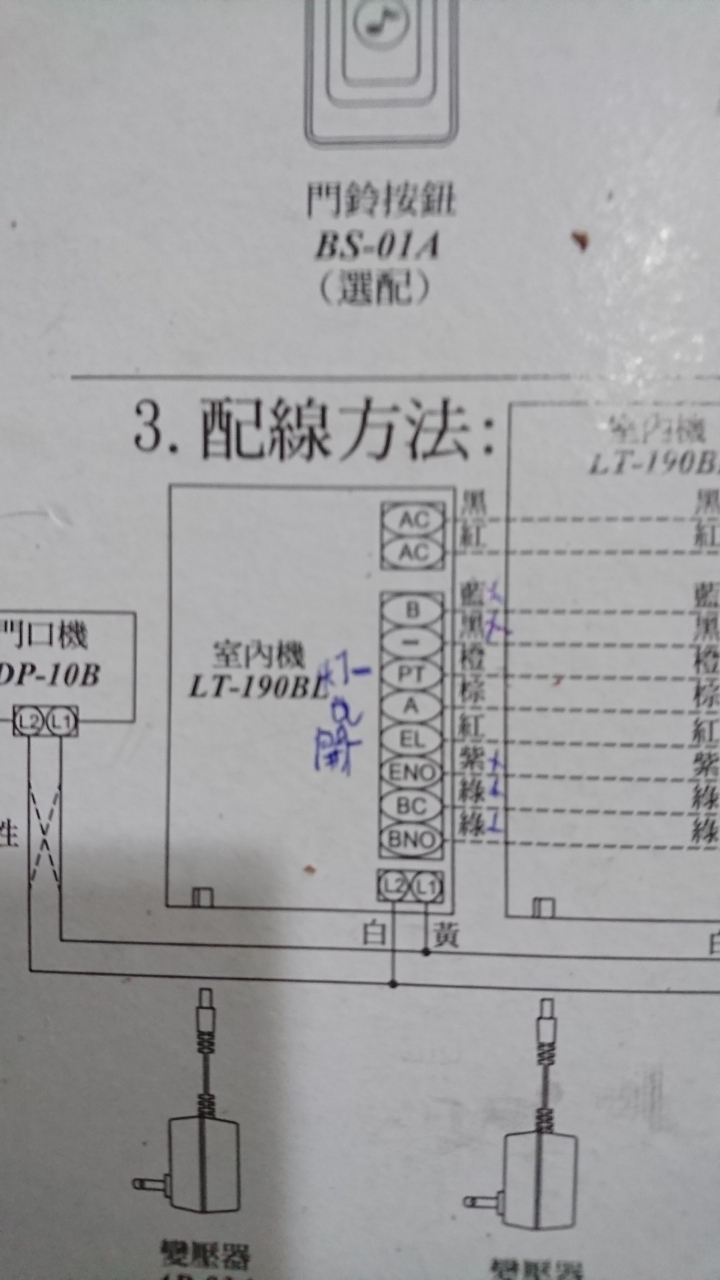

可是俞氏的室內機A點出來的只有一條，如安裝說明的棕色，另一條是要拉室內機的哪一點？

cav099

cav099
個人積分：72分
文章編號：73743887

72分

5樓

2019-06-28 15:35

cjr1210 wrote:
謝謝大大
可是俞氏的...(恕刪)

我所說的部份都是電鎖上面的線路,並不是還要再拉一條線下來.
樓上對講機下來的線還是只有3條,去對應到電鎖上的三個接點.
上面所說的只是在幫你判斷電鎖上三個接點該配哪個.
前提是你的3條線路已經拉到電鎖旁.

分身回覆

分身回覆
個人積分：3530分
文章編號：73744207

3530分

6樓

2019-06-28 16:01

cjr1210 wrote:
電鎖上無標示PT A EL,也沒說明書，所以完全不知道電鎖上這三點位置...(恕刪)

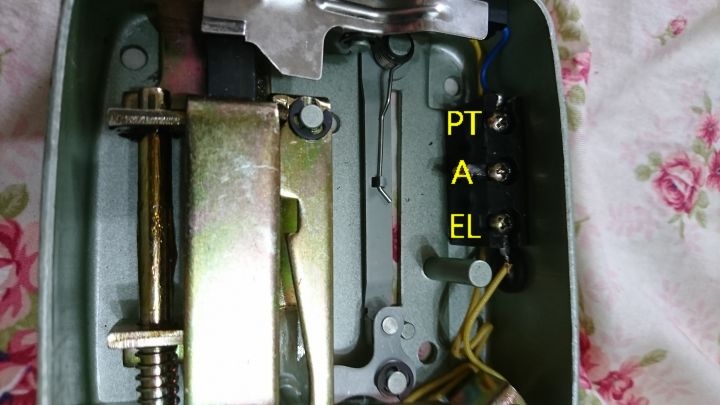

是這個樣子的

cjr1210

cjr1210
個人積分：1分
文章編號：73746288

1分

樓主

2019-06-28 18:44

分身回覆 wrote:
是這個樣子的...(恕刪)

可以了
多謝大大

liontsaochen

liontsaochen
個人積分：56分
文章編號：87550244

56分

8樓

2023-05-28 21:10

cav099 wrote:
1.PT:開門指示燈...(恕刪)

感謝分享
