[DIY]小益指紋電子鎖安裝

觀望了一陣子台灣現有的指紋電子鎖
幾乎指紋感應跟門把都是分開的，所以一直沒有下手

爬到板上發現對岸小米有出在把手上的指紋辨識，立馬決定要來一組
於是開始爬文確認規格，尷尬的是小米要求內外門距離需大於16cm
所以我家的門距只有10cm顯然無法安裝.
抱著不死心的心態想說問問看正確高度結果...
更無言的是 連客服也不知道自家的把手高度

最後找上了小益E202這款，另外有出新款的E205
不過我比較喜歡E202的外型...
跟客服確認過含主機的把手高度約在6.5cm

量一下原本門鎖的尺寸提供給客服請他配符合的尺寸
他們家鎖體支援蠻廣的長度從210mm~388mm都能對應

先來量量規格有沒有符合
量測結果 門厚4cm 鎖體 2.2cm 長度24cm

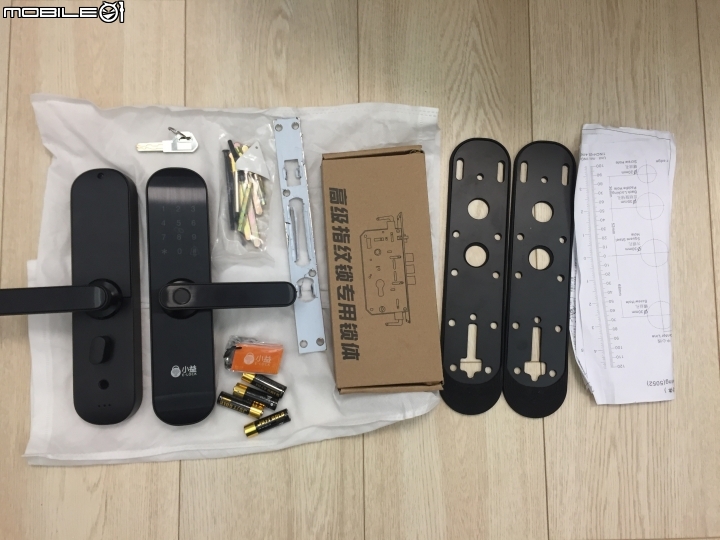

交流一番＆3天後到貨開箱


安裝前置工作
1.砂輪機
2.電鑽 (鑽頭＋階梯鑽頭＋十字頭)
3.銼刀
4.攻牙螺絲
5.量測並標記欲裁切開孔位置

動工
因為新鎖體比舊鎖體稍微寬了一點所以要把門卡到鎖體放入的位置稍微用銼刀修大
門板深度太深用手持砂輪機會切不到 所以只能用銼刀手動修.
再來處理導向片寬度差0.2cm 用手持砂輪機小幅修改
完成後先將鎖體放入比對看看欲開孔位置是否正確

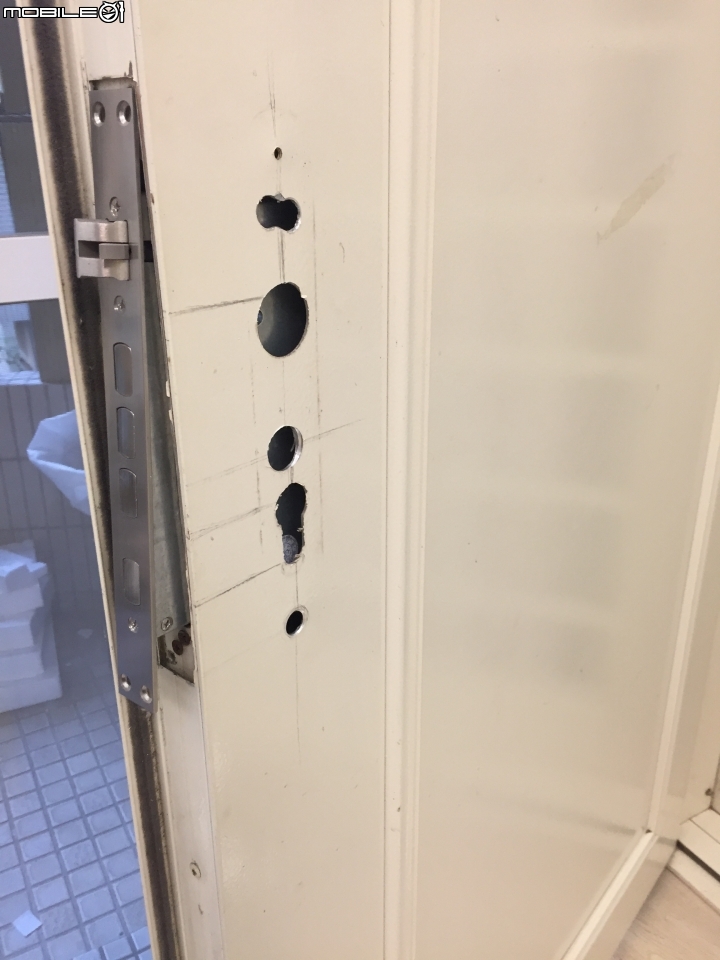

都沒問題開始開孔！(內外都要開)



開完將鎖體放入後用方條試轉看看上鎖跟開門有沒有正常再繼續往下做
不要像我都沒測試又要再拆一次...傻眼

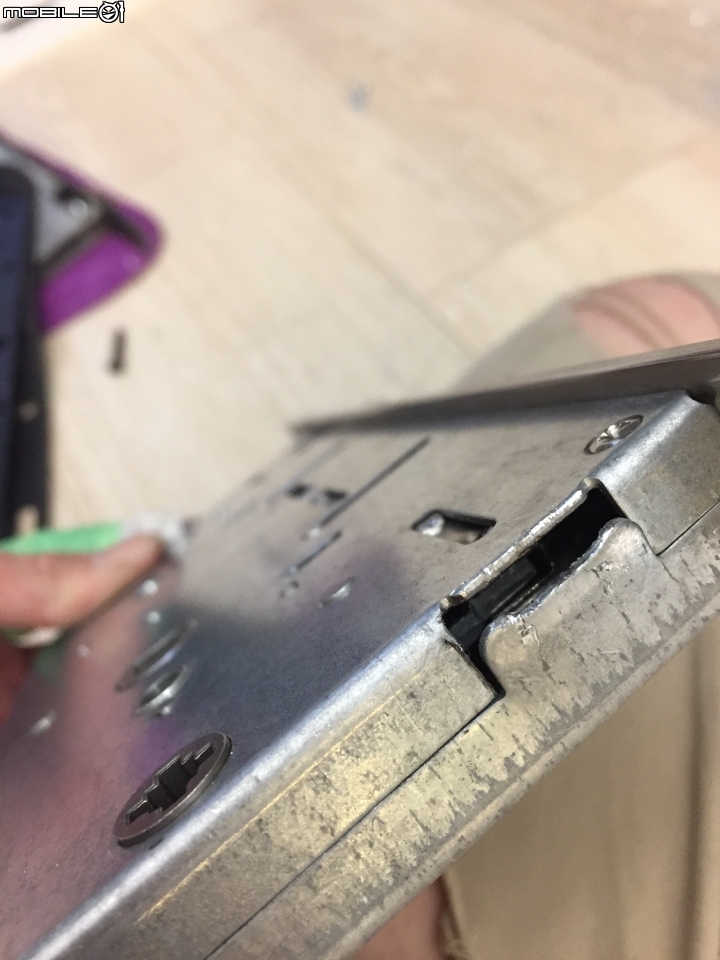

發現無法上鎖拆下來後研判是天地勾開啟時被門卡到導致.二話不說直接切掉！
切完後要把天地勾的開口稍微掰開 不然開關鎖時會卡卡的


主體完成安裝沒什麼技術性，電源線記得接上去方條.鎖閂記得插上.

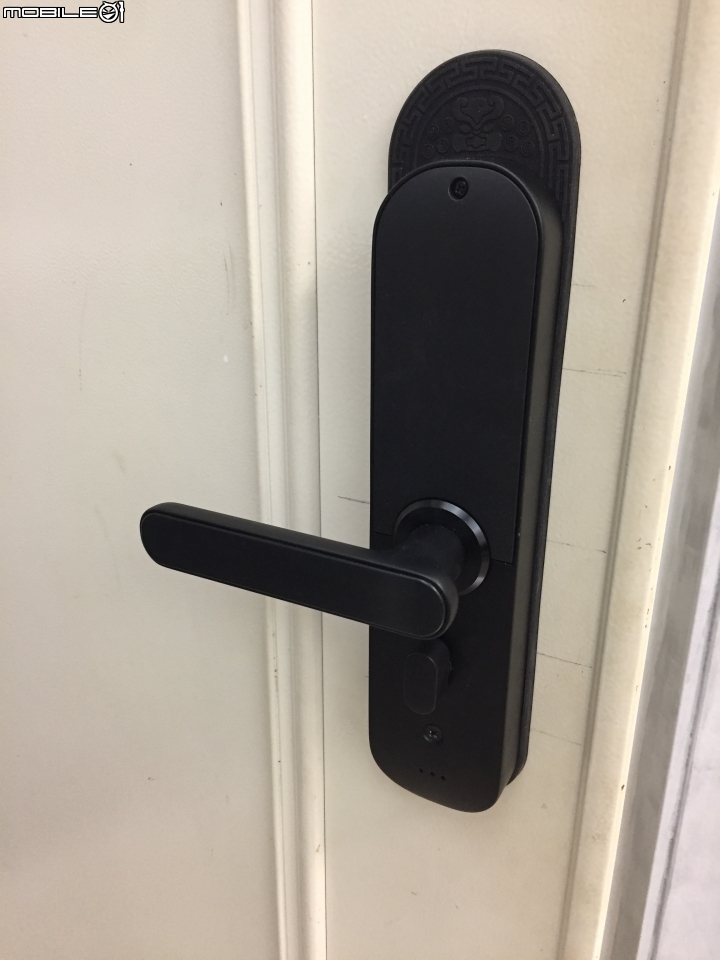

然後抓一下水平接著鎖緊 搞定

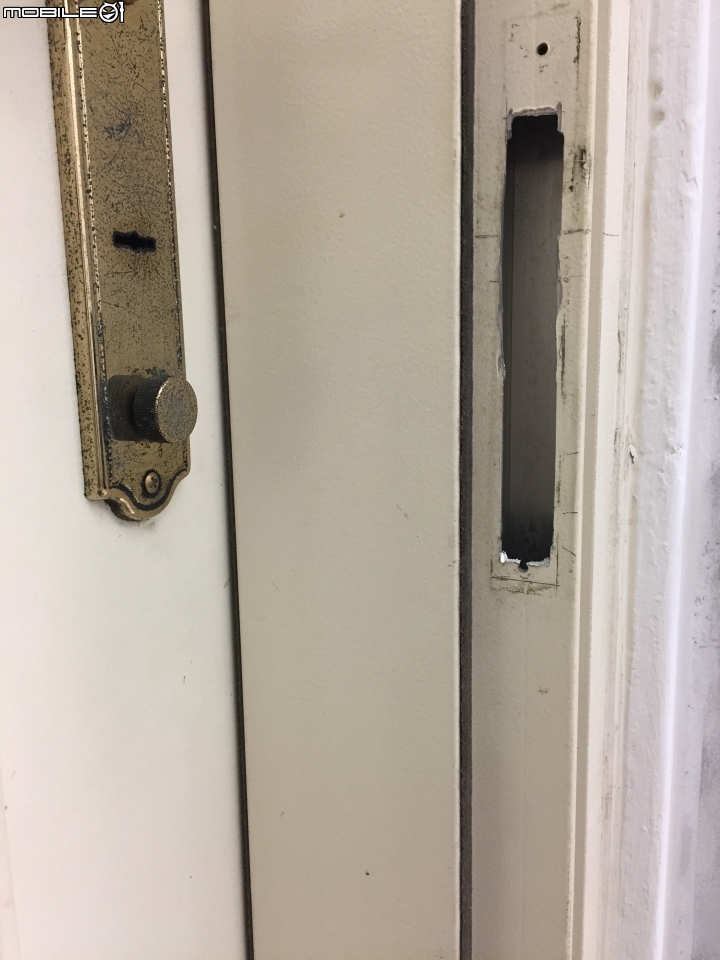

關門測試 順便做門釦的記號 待稍後切孔

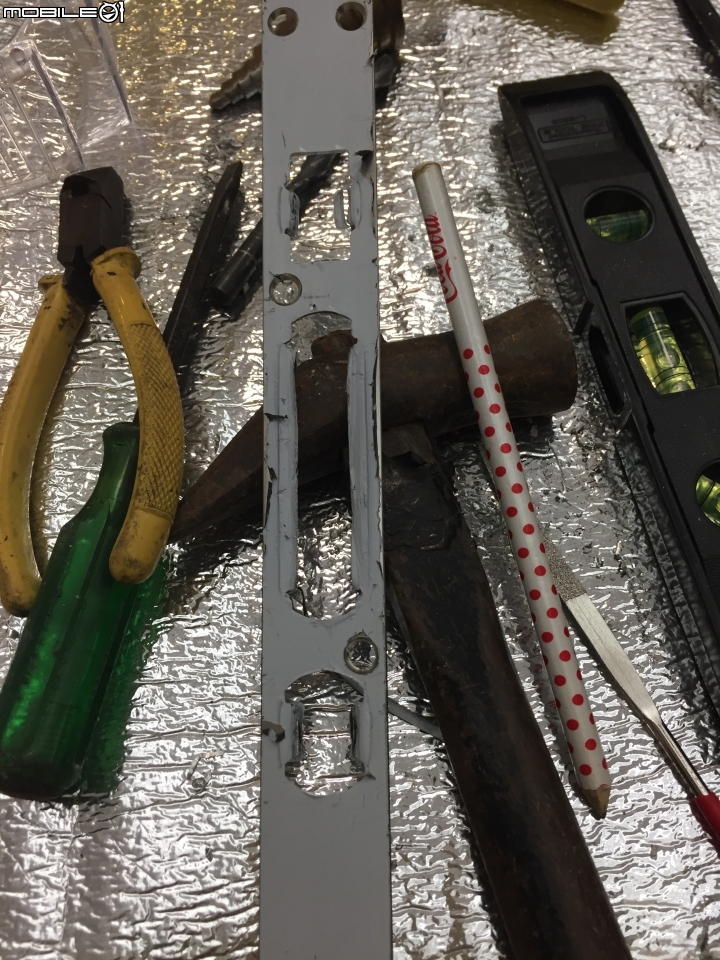

長度24cm 比原本長了不少 也多了3個鎖舌 勢必要切了
兩邊各切一刀後用鉗子折斷取下.
用砂輪機切時蠻容易吃刀(不知道是不是這樣講?)
就是會被直接拖著走 所以一次不要壓太深 小心使用


接著將門叩安裝上去用攻牙螺絲直接鎖上搞定

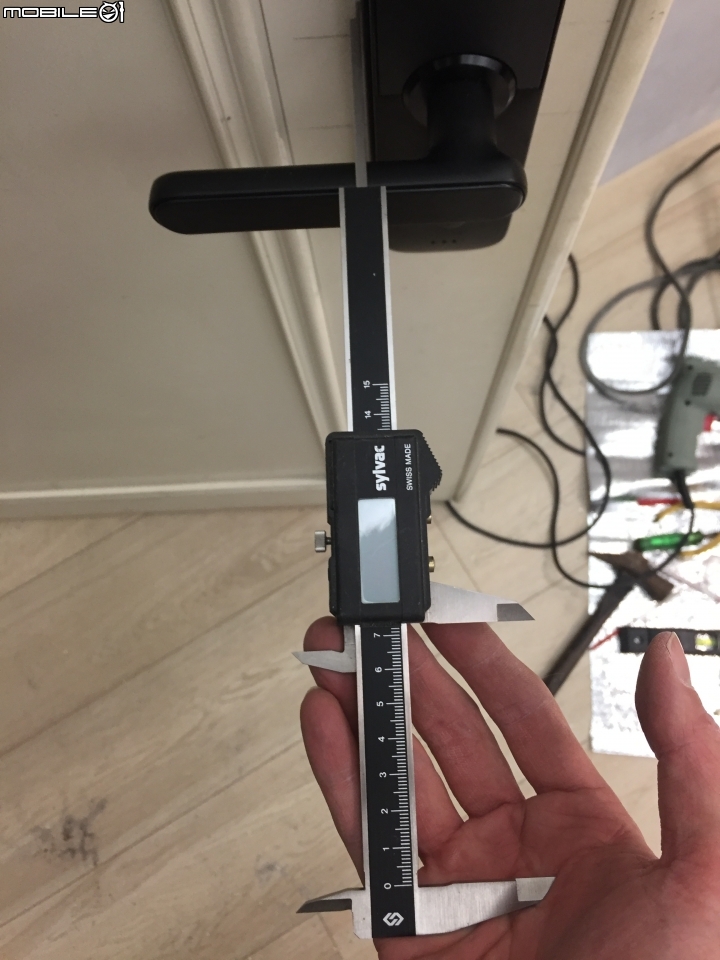

最後補上一張內門把＋主機高度
方便有內外門問題的版友參考


E202功能還蠻多的
1.APP(開鎖通知＆紀錄.遠程開鎖.臨時密碼) 還沒用不知道好不好用.
2.小卡片開鎖(應該是NFC?)(開箱圖橘黃色的那個)
3.備用鑰匙
4.指紋開鎖
5.30位虛位密碼
6.電鈴功能

以台灣有這些功能大概可以買4組E202了吧...
比較可惜的是E202沒有差芯
然後什麼B級C級鎖芯 老實說我沒有很在意
要破解的話直接敲掉轉方柱其實就開了
基本上防君子不防小人
