各位高手
我買了這個智慧開關~收到貨後遲遲不敢動工

https://sonoff.itead.cc/cn/products/sonoff/sonoff-pow

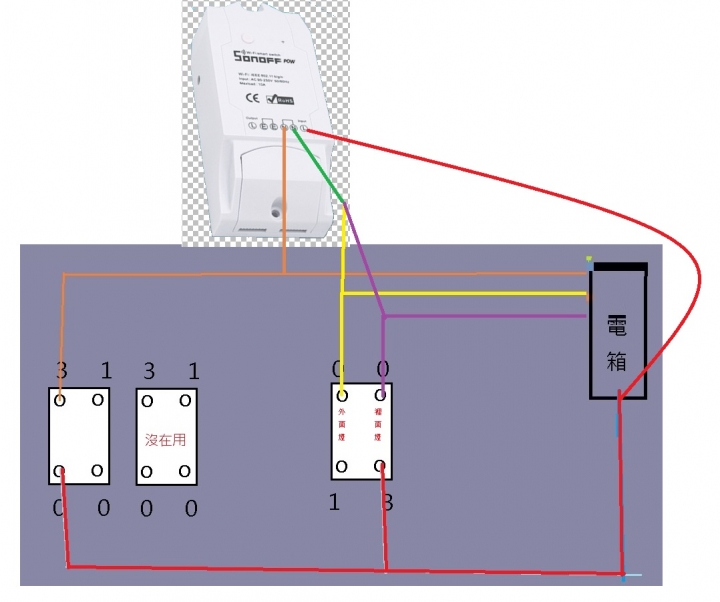

我預想的接線方式如下圖

解釋：最右邊的開關0的地方我接了兩個燈座，開啟的時候那兩個燈會同時開

請問各位高手，我這樣接法正確嗎?

2019-01-21 10:47 發佈

文章關鍵字 sonoff 智慧開關接法高手智慧開關燈座 https://sonoff 接線方式接法右邊地方

5007382

5007382
個人積分：766分
文章編號：71796370

766分

2樓

2019-01-21 11:30

請把你的線標示清楚,還有你的負載(燈)怎麼接的畫清楚,
黃色線跟紫色線為啥跟電箱出來的線接再一起,又跟你買的綠色線接一起?
開關0的地方接兩盞燈,表示你是把雙開開關拿來當單開用,
但是你最左邊的雙開開關你又沒說明,我的結論是你根本沒搞懂,
你原本自己的線路是怎麼走的!
最好最左邊的雙開開關會從電箱直接拉兩條線出來接在開關上?
是想短路燒房子嗎?

rita90093 wrote:
各位高手我買了這個智...(恕刪)

rita90093

rita90093
個人積分：1分
文章編號：71796619

1分

樓主

2019-01-21 11:50

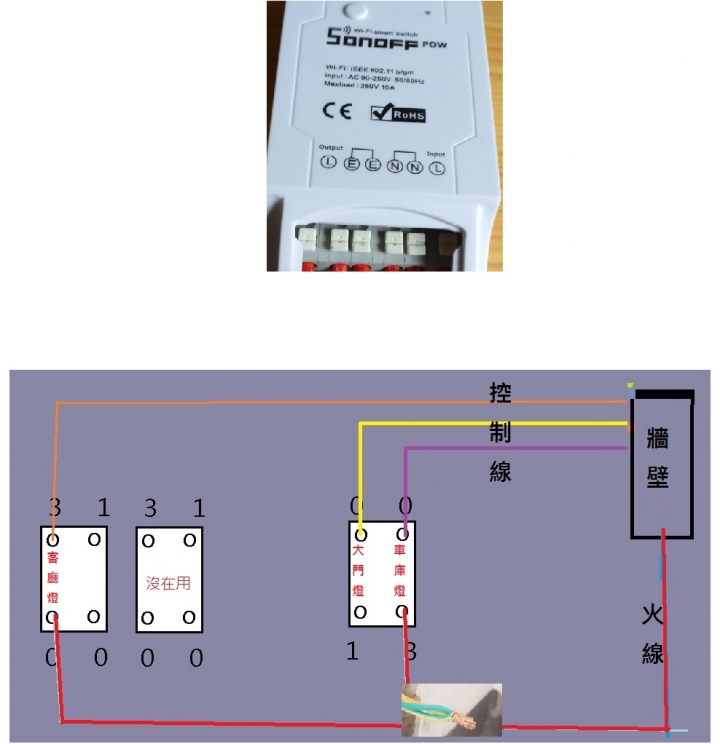

抱歉~讓你們嚇壞了~應該是這樣子

右邊燈箱我改成牆壁好了
右邊的開關控制兩個燈具
左邊的開關控制一個燈具

lin4207

lin4207
個人積分：9分
文章編號：71797474

9分

4樓

2019-01-21 13:17

還是表達不清!
應該沒辦法幫你

需描述清楚 (新增 OR 修改 .....)

rita90093 wrote:
各位高手我買了這個...(恕刪)

rita90093

rita90093
個人積分：1分
文章編號：71797705

1分

樓主

2019-01-21 13:40

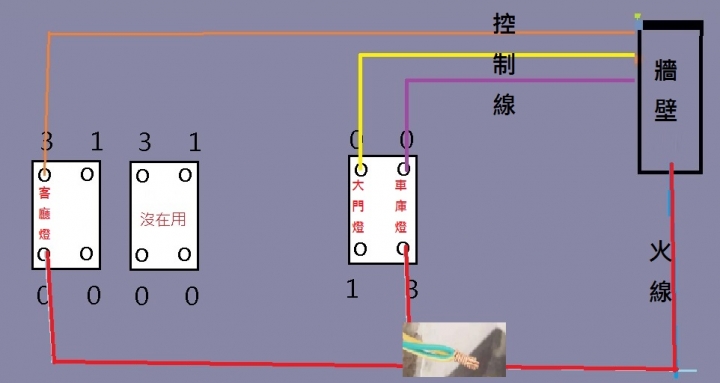

目前打開插座開關如上圖所示

請問各位高手

我要怎麼將左邊和右邊開關接到sonoff

jack1027

jack1027
個人積分：176分
文章編號：71797982

176分

6樓

2019-01-21 14:07

我看了很久還是不知道你要的功能是什麼
有遙控開關又有一般的壁插開關
可否詳述你要的功能
不然你畫這樣的圖需求又說的不是很清楚
還真的很難幫
幫不了你

rita90093

rita90093
個人積分：1分
文章編號：71798051

1分

樓主

2019-01-21 14:12

樓上大大，
水電那種專業的畫法我不會
我就是把開關打開
照上面有的線還有開關標誌畫出來
我想要有sonoff遙控功能來同時控制左邊和右邊的開關
而且原本的牆上開關功能一樣要有

lin4207

lin4207
個人積分：9分
文章編號：71798400

9分

8樓

2019-01-21 14:44

sonoff遙控功能只能控制單一接點單一接點單一接點
所以只能控制一個動作(如果用sonoff遙控同時控制三個燈亮，那壁上開關也會變為同動)

我想要有sonoff遙控功能來同時控制左邊和右邊的開關
而且原本的牆上開關功能一樣要有

需有兩個sonoff 或增加RELAY

jack1027

jack1027
個人積分：176分
文章編號：71798753

176分

9樓

2019-01-21 15:17

rita90093 wrote:
樓上大大，水電那種...(恕刪)

就如樓上大大講的如果要壁上開關跟遙控開關都要能開關是必要做改造才能辦到
如果三組燈要分開控制就需要三顆sonoff遙控開關去改

paulleek

paulleek
個人積分：41分
文章編號：71798826

41分

10樓

2019-01-21 15:25

你的圖的接法我也看不懂，總覺得不會像你這樣跟原本的開關串來串去的

wifi開關上面有 input(接電源) 與output (接電器或電燈) ，且只能控制一組，接法不外乎是
電源箱=>wifi 開關=> 原本電燈開關->電燈
不然就是
電源箱=> 原本電燈開關=> wifi 開關=>電燈
(箭頭可以把他想成兩條電線)

實體開關與wifi開關是不可能連動的所以之能擇一使用

建議你還是去買智能燈泡來裝一裝最簡單
