DIY傳統T8燈具改LED

最近因為樓梯間的螺旋省電燈泡(21W)壞了,因為要長時間點燈,換了一個10W LED燈泡,覺得滿好用的!
就興起了將T8日光燈也改裝LED的念頭,
分享下做法,
1.依據T8燈管長度,剪兩段電線
2.將電線兩端分別接上T8燈腳(註1)和快速接頭(註2),注意燈腳要接同一邊
DIY傳統T8燈具改LED
3.確認有關閉電源開關
4.取下舊燈管和啟動器
DIY傳統T8燈具改LED

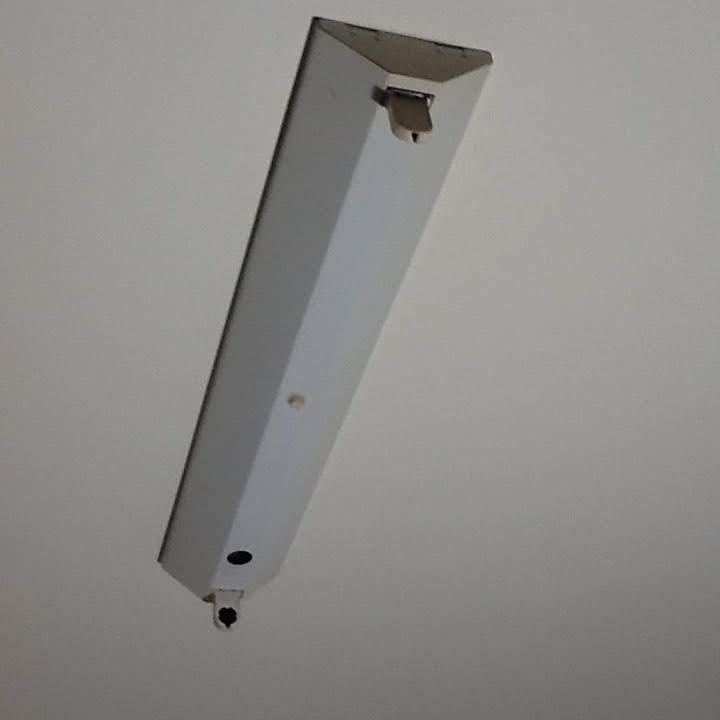

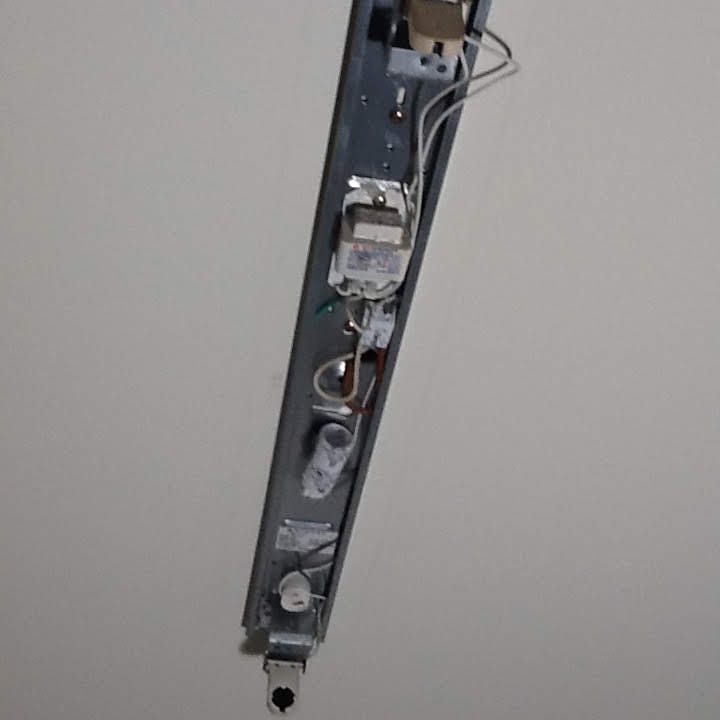

5.用手轉下中間螺絲(4尺的螺絲有2個),拿下燈殼
DIY傳統T8燈具改LED

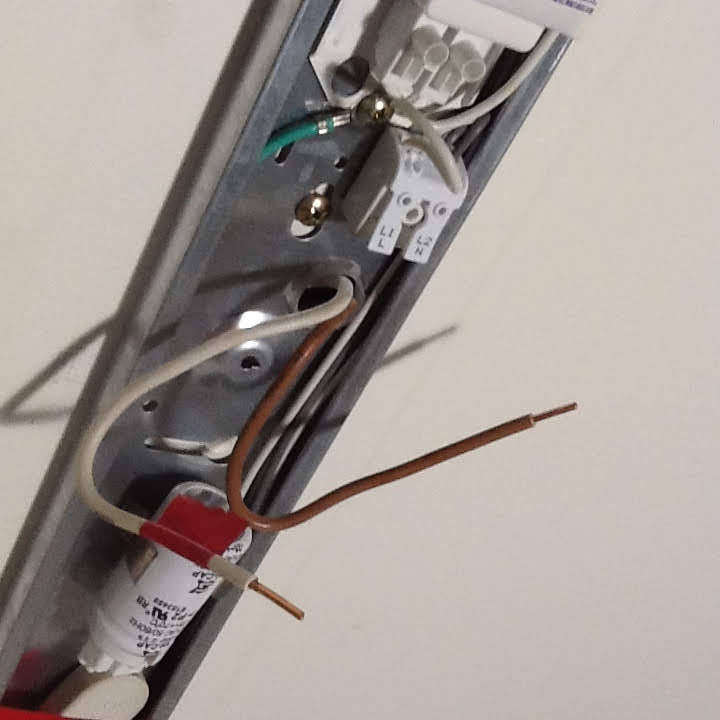

6.將燈具連接電源的兩條電線拔下(記得將L端電線做個標示)
DIY傳統T8燈具改LED
DIY傳統T8燈具改LED

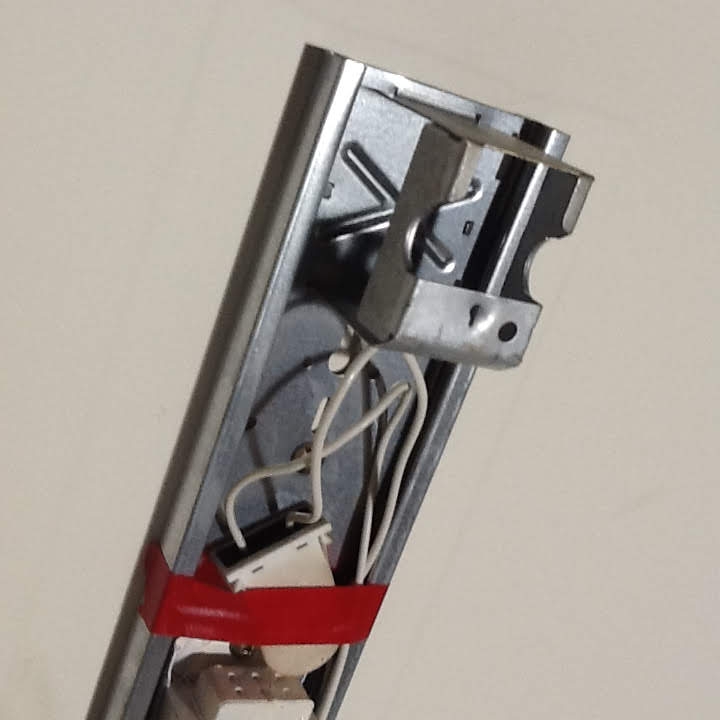

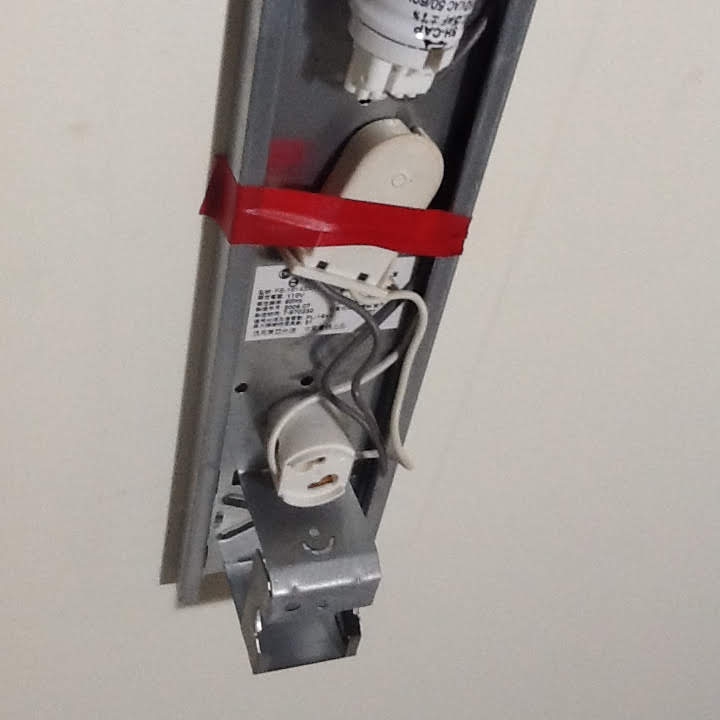

7.將舊燈腳取下,連同連接的電線,用絕緣膠帶固定封存
DIY傳統T8燈具改LED
DIY傳統T8燈具改LED

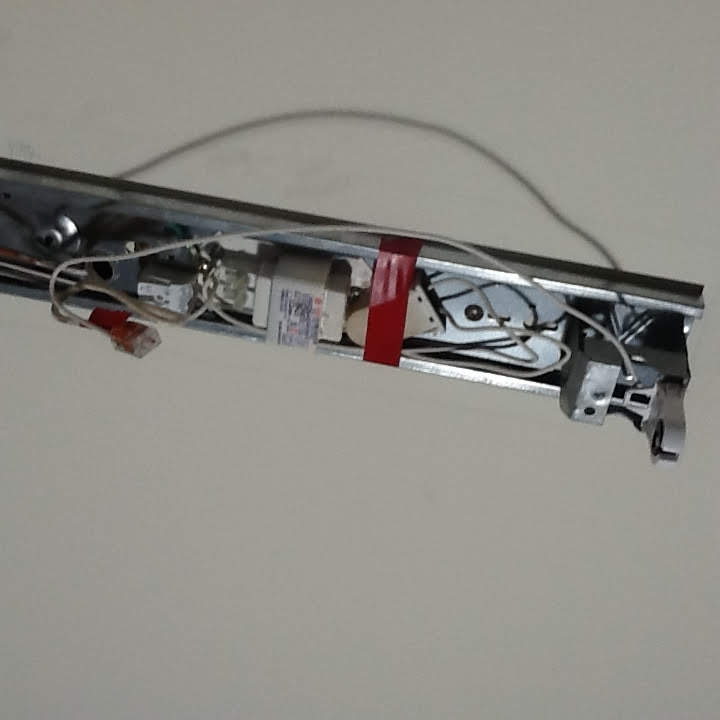

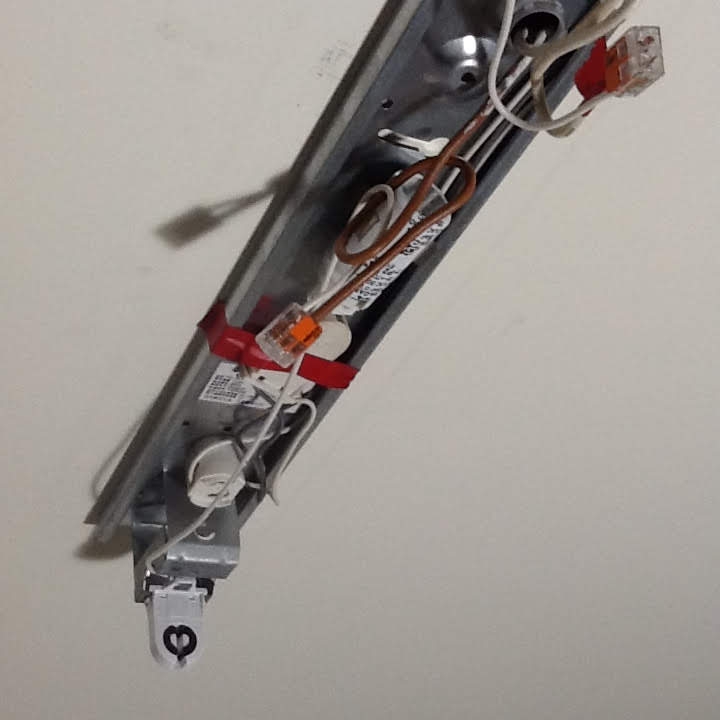

8.將第2步驟接好2條電線的腳座和快速端子分別接好,注意哪端是L,接燈管時要對好(註3)
DIY傳統T8燈具改LED
DIY傳統T8燈具改LED

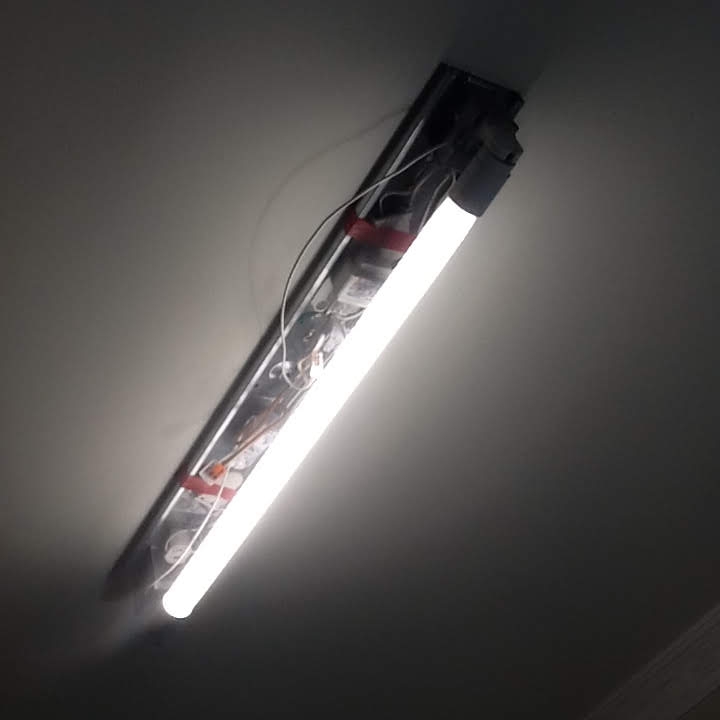

9.接上LED燈管測試,OK後拔下燈管
DIY傳統T8燈具改LED

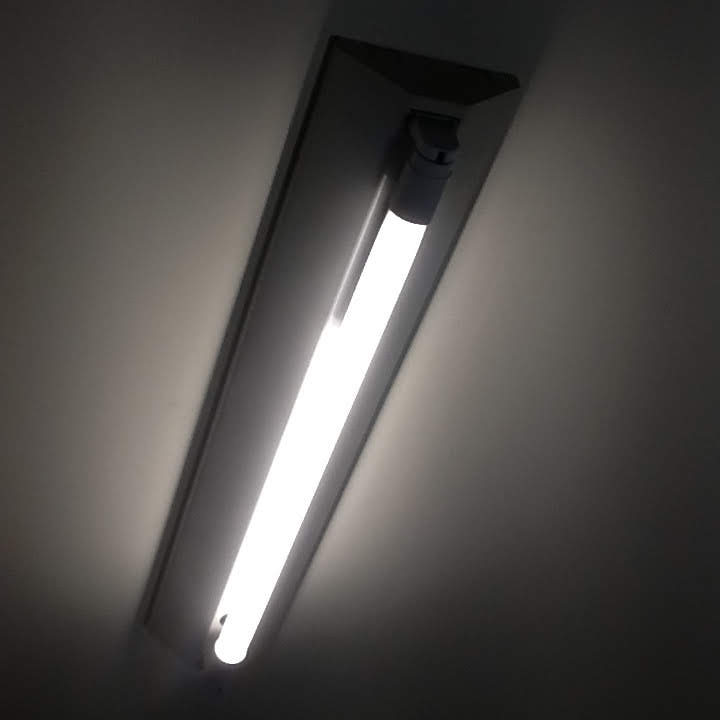

10.蓋回燈殼,鎖上螺絲,裝上LED燈管,大功告成
DIY傳統T8燈具改LED

註1:T8燈腳不只一種,在接時要注意,一種是如照片中換燈管時要旋轉那種,一種是按壓式的,我家兩種都有,結果沒注意,裝完要接燈管才發現燈管不夠長,只好用舊燈腳然後直接改線
註2:用快速端子是為了安全,也可以自己纏繞接,要接的標準,我們非專業的還真有點難
註3:其實我沒注意,裝完後才發現燈管有寫L和N
2018-09-15 15:56 發佈
ajyi62 wrote:
最近因為樓梯間的螺旋...(恕刪)

這做法太麻煩了,
最簡單的方法是直接將啟動器拆掉,裝上LED燈管使用。
厚工一點,將安定器及啟動器的線路拆掉,再裝上LED燈管。
chih0106 wrote:
這做法太麻煩了,最簡...(恕刪)


這方法是簡單,但是沒改直接通LED燈管耗電量,跟原來差不多
我也是沒改直接裝 轉的和壓的同長吧 應該沒長短問題
轉的嫌燈太短 應該是兩極被撐開了 彎回來一點就可以了

不過裝完沒去測電流 不知道耗電多少 改天拿勾錶去測一下好了


馬上測 1呎LED燈管 115V 0.04A 4.6瓦 可能我勾錶不太準吧 竟沒破5W
不過再怎不準 應該不會差太遠才是

1呎日光燈是10W 1呎LED燈是5W 應該還是有省到一些些

chih0106 wrote:
這做法太麻煩了,
最...(恕刪)

其實這方法就是你說厚工的方法,只是所有原線路都保留了,隨時可以改回來
都是使用新線路,避免接錯線

... 轉的和壓的同長吧 應該沒長短問題 ...(恕刪)

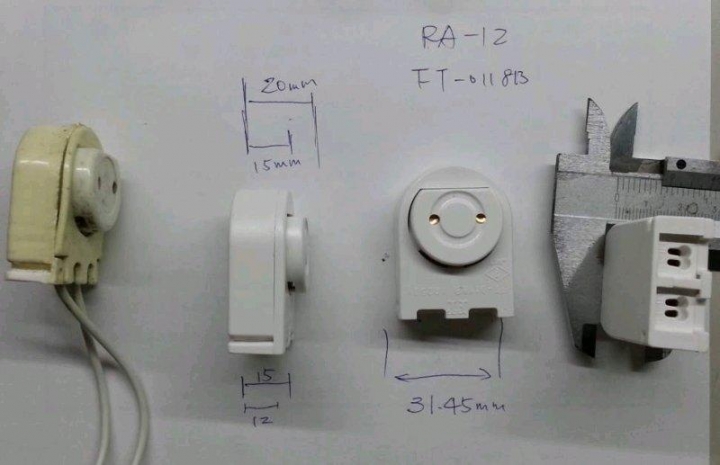

燈腳轉的和壓的厚度不同,加上壓的會凸起,所以會造成燈管不夠長,
我也是接好沒辦法,只好改回來用舊的燈腳和線路去改

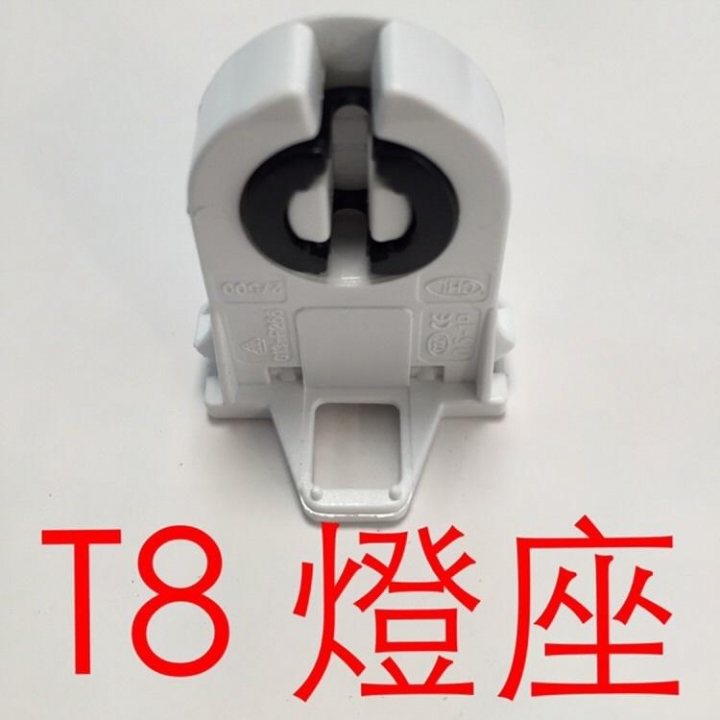

壓的(家裡的沒量,借用網路賣家量測的資料,厚度20mm)
賣家網址
轉的(圖片沒size我自己量厚度約8mm)
賣家網址

ajyi62 wrote:
燈腳轉的和壓的厚度...(恕刪)


燈具設計時轉的跟套的燈腳薄厚有點不同,所以燈腳位置長短會有點差別

用轉的插在用套的燈具會有誤差正常

ajyi62 wrote:
燈腳轉的和壓的厚度...(恕刪)


其實T8/T9通用...
只是不會特別標注出來...
印象中有一個
裝上去會稍微外搬...
Touching Your Heart

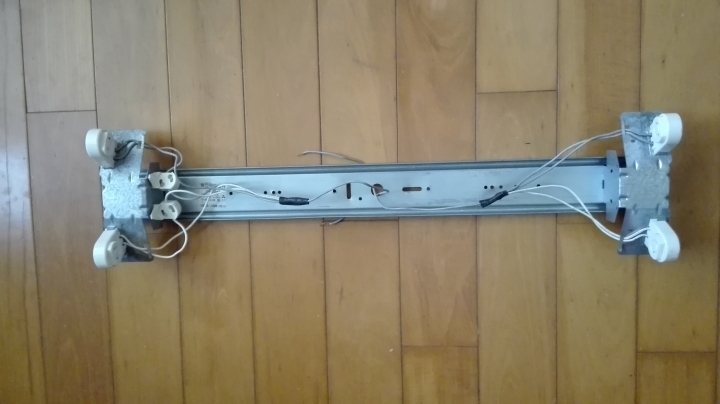

我是把上面的零件都拆掉,兩邊再各加上一條線延長

電源線進來有兩條,一條地線和一條火線
一邊一條
比如地線和左邊那四條接在一起
火線和和右邊的那四條接在一起
這樣就可以了
但有種特殊燈管,單邊入電的,那個就不能這樣用
但那是特殊的燈管。
