關於更換插座疑慮⋯⋯

FrankChenggg

FrankChenggg
個人積分：2分
文章編號：69220842

2分

樓主

2018-07-07 10:55

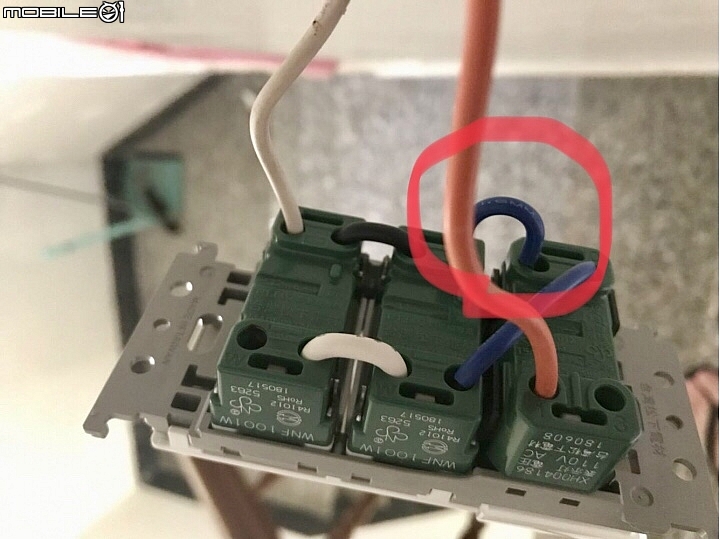

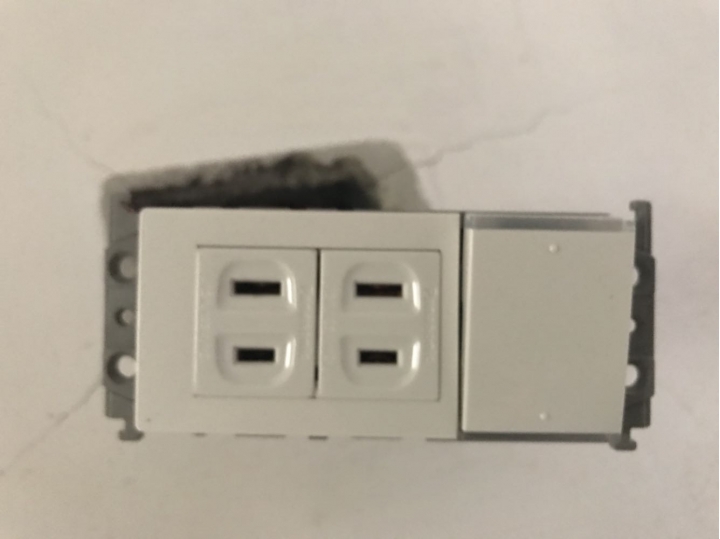

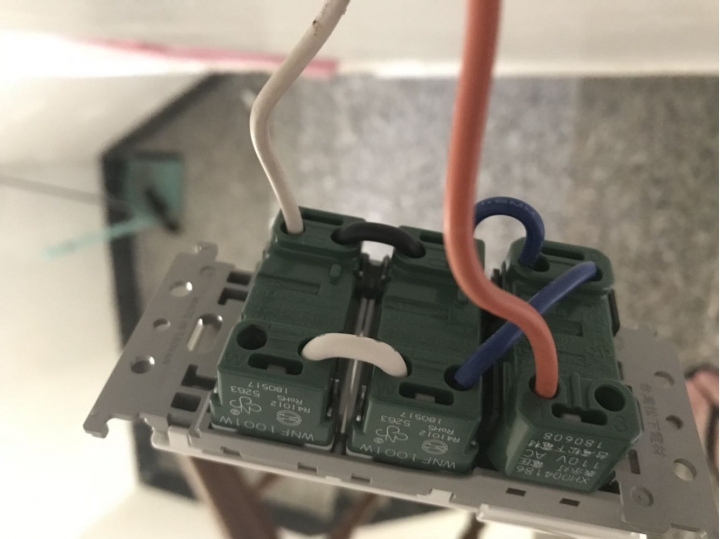

如圖：左邊那條火線插下去就噴出火花

關於更換插座疑慮⋯⋯

請問我是哪裡接錯了嗎⋯⋯
我是照著舊有的插法一個一個插上去
另外⋯噴出火花後會有什麼疑慮嗎？
會不會這個插座已經壞了呢？

關於更換插座疑慮⋯⋯

2018-07-07 10:55 發佈

文章關鍵字插座疑慮

絕心無情

絕心無情
個人積分：14979分
文章編號：69221274

14979分

2樓

2018-07-07 11:40

FrankChenggg wrote:
如圖：左邊那條火線...(恕刪)

開關拆下就這樣？應該不是吧！
把圖片紅圈內的連接線拔掉，再把原本要插的紅線插在左下角的孔。

不懂原理的最好別自己換，非常危險，花點錢請水電工來換！

FrankChenggg

FrankChenggg
個人積分：2分
文章編號：69221471

2分

樓主

2018-07-07 12:00

補充一點⋯⋯
那個開關是雙切開關
在樓梯使用的

子文文

子文文
個人積分：11分
文章編號：69221590

11分

4樓

2018-07-07 12:12

雙切開關背面0側是兩孔雙連，1 3孔是獨立。
火線與中性線插在0側，當然會出現火花。

子文文

子文文
個人積分：11分
文章編號：69221653

11分

5樓

2018-07-07 12:18

中性線要插1孔，火線要插3孔。
插座w側是插中性線，令一側是插火線。

絕心無情

絕心無情
個人積分：14979分
文章編號：69221706

14979分

6樓

2018-07-07 12:24

FrankChenggg wrote:
補充一點⋯⋯那個開...(恕刪)

原本開關是雙切還是單切？看你圖片配線數量應該是單切而以。雙切開關的話，應該還要有兩條顏色相同的線。

FrankChenggg

FrankChenggg
個人積分：2分
文章編號：69221776

2分

樓主

2018-07-07 12:32

原本就是雙切的！
感謝各位熱心的回答幫助小弟
小弟之前換過插座但未曾遇到有開關的問題
這樣看來⋯
保險起見我還是請水電來家裡看看好了！

b8531018

b8531018
個人積分：2分
文章編號：69222820

2分

8樓

2018-07-07 14:11

關鍵解法:
所有線的位置不動, 只要雙切開關轉180度,
就不會有火花, 也都恢復正常了.

原理:
雙切開關, 原本
>雙切開關背面0側是兩孔雙連，1 3孔是獨立。
>火線與中性線插在0側，當然會出現火花。
轉180度, 變為
>雙切開關背面0側是兩孔雙連，1 3孔是獨立。
>火線與中性線分別插在1 3孔，自然不會出現火花。
雙切開關就是送火線或者中性線到電燈

雙切原理:
電燈另一邊雙切開關也是選擇火線或者中性線,
電燈兩端電線只要電位不同就會亮, 任意雙切.

anticipate06

anticipate06
個人積分：766分
文章編號：69222862

766分

9樓

2018-07-07 14:16

FrankChenggg wrote:
如圖：左邊那條火線...(恕刪)

大大您好..

我今年二月也問了同樣問題..

https://www.mobile01.com/topicdetail.php?f=335&t=5393010&p=1#67490046

一定要確認是單切還是雙切?開關每個接點符號是什麼?電線顏色是什麼??每條線多少電壓??..等等

才能DIY唷..

(我之前也沒經驗..是直接跳總開關...><")

donjason

donjason
個人積分：1491分
文章編號：69222890

1491分

10樓

2018-07-07 14:20

原來拆下來就是只有火線、中性線、燈控制線三條? 那這是之前的水電為了省線的偷工接法，
把火線、中性線接到雙切的1、3，把控制線接到0，可以實現兩開關控制1燈，不過現在法規要求不會有這樣接法。
如果要改正確接法，工程稍微大一些要重新拉線，不然就照原來接法接，中性線接到插座的W，
火線接到另一邊，開關的1接到插座的中性線，開關的3接到插座那邊的火線，燈的控制線接到0，這樣就可以正常運作了。
