請教版上高手 2個雙切(燈)開關需要加上一個三孔插座該如何處理呢?

sisley22

sisley22
個人積分：20分
文章編號：67022383

20分

樓主

2018-01-05 12:36

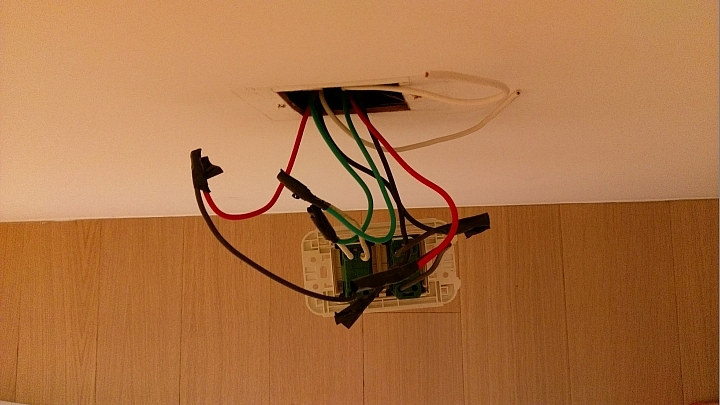

如圖
2個雙切(燈)開關需要加上一個三孔插座該如何處理呢?

有兩條火線(紅色+延長)
跟兩組控制線
請教版上高手 2個雙切(燈)開關需要加上一個三孔插座該如何處理呢?

有保留兩條白色(水線?)
還有缺什麼?

想加上一個(三孔)插座
不知道版上高手有無方法可解?

求圖解

2018-01-05 12:36 發佈

文章關鍵字版上高手三孔插座

jeckmin

jeckmin
個人積分：762分
文章編號：67027532

762分

2樓

2018-01-05 20:35

火線-任選1條紅線.(插雙切開關孔或相接處相接).
中性線-跟選紅線量有110v電壓的白線.
地線-沒有.

煙雲煙

煙雲煙
個人積分：950分
文章編號：67028854

950分

3樓

2018-01-05 23:01

sisley22 wrote:
如圖
2個雙切(燈)開關需要加上一個三孔插座該如何處理呢?

有兩條火線(紅色+延長)
跟兩組控制線

有保留兩條白色(水線?)
還有缺什麼?

想加上一個(三孔)插座
不知道版上高手有無方法可解?

求圖解

原本電線長度已足夠使用，不需要再延長，建議將延長的線拆掉，將原本的線接回。

拿三用電錶量測兩條紅線和兩條白線間是否為110V電壓。

用Wago 222-413快速接頭將紅現在接一條線到插座上，中性線一條也接到插座，另一條中性線用電器絕緣膠帶纏繞包紮。

該接線盒並無接地線。

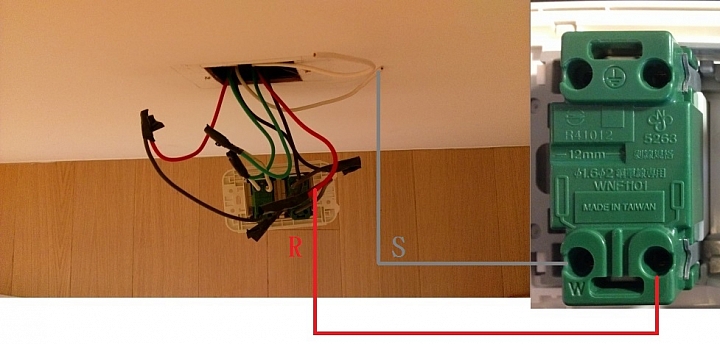

↓圖中使用的是附接地插座
