小燈想加裝定時器接線求解..

亂世劍影
個人積分：23分
文章編號：65805837

23分

樓主

2017-09-18 22:21

最近家裡神明廳小燈換新的
然後老媽天黑時去打開早上天亮時又去關掉
幾天後她就問說能不能改成定時的 ...

今天回到家後發現她拿一個定時器，丟給我解決
本來我是直接把小燈開關換成插座，然後把定時器插上去，中間跨接這樣
小燈想加裝定時器接線求解..

然後...時間設定好....天黑時候亮了!

..然後計時器就不動了。

完全沒有轉動的聲音，只會自己亮燈不會關燈..
所以目前無解...求救各位要怎接線才好

2017-09-18 22:21 發佈

文章關鍵字器接線

jack596

jack596
個人積分：23分
文章編號：65806143

23分

2樓

2017-09-18 22:50

這樣當然行不通！

定時器會動，靠的就是 110V 的電壓差。
時間一到，導通亮燈的同時，
定時器的插頭電壓差立刻歸零(兩邊都是 110V)，
當然就不動了。

所以還是老實點，
到小燈那邊做個插頭，還有插座。
將插頭插上插座，確定會亮，
再將定時器置入插頭與插座間，
這樣應該就沒問題了。

亂世劍影

亂世劍影
個人積分：23分
文章編號：65806276

23分

樓主

2017-09-18 23:01

jack596 wrote:
這樣當然行不通！定時...(恕刪)

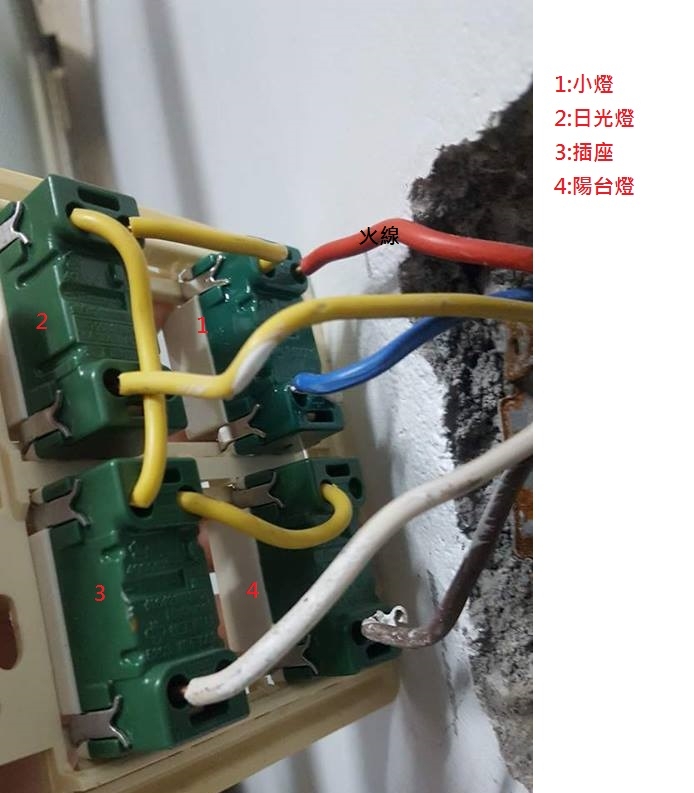

如果把定時器插在另一個插座上
然後把藍色線插在定時器上
另一孔要接?……怎麼只有一條……
這方法不知道可不可行

BlackDragon

BlackDragon
個人積分：1012分
文章編號：65806404

1012分

4樓

2017-09-18 23:15

亂世劍影 wrote:
最近家裡神明廳小燈...(恕刪)

只能說～你買錯計時器！
有一種是短路控制，這種是供電控制！

你的做法也不對～
計時器是另外使用迴路的，也就是另外的插座
而不是像你這樣搞，這樣應該變成串連吧
計時器時間到時短路了，短路原因是因為兩孔短路，這兩孔本來應該帶１１０Ｖ電壓！
而你計時器時間到以後，你的計時器變成並聯狀態，因為計時器的外加插座短路時相當於自己的插頭也短路！

當然還好你不是直接拉１１０來用～不然計時器時間一到就跳電！

網路凡走過必留痕跡！

GARGINE

GARGINE
個人積分：1859分
文章編號：65806669

1859分

5樓

2017-09-18 23:45

亂世劍影 wrote:
最近家裡神明廳小燈...(恕刪)

目前神明燈有LED的小燈泡

耗電量只有0.2~0.5W

是傳統燈泡的1/10~1/20

所以24小時都開著也沒關西!!!!

我3~4年前就把家裡的小夜燈~神明燈都換LED的了!!!

LED神明燈~開24小時~1年才8元

0.3W X 24小時 X 365天 =2.6度電一度電3元

yilong3

yilong3
個人積分：7分
文章編號：65810107

7分

6樓

2017-09-19 10:48

定時器插另一個=>插座上,
定時器的輸出接到=>繼電器,
繼電器再接到=>小燈的開關,

這樣應該可以吧!

煙雲煙

煙雲煙
個人積分：945分
文章編號：65815932

945分

7樓

2017-09-19 18:39

亂世劍影 wrote:
最近家裡神明廳小燈換新的
然後老媽天黑時去打開早上天亮時又去關掉
幾天後她就問說能不能改成定時的 ...

今天回到家後發現她拿一個定時器，丟給我解決
本來我是直接把小燈開關換成插座，然後把定時器插上去，中間跨接這樣

然後...時間設定好....天黑時候亮了! ..然後計時器就不動了。
完全沒有轉動的聲音，只會自己亮燈不會關燈..
所以目前無解...求救各位要怎接線才好

這種的運轉本來就幾乎沒聲音，一個撥片是15分鐘，總共96片 = 1440分鐘，你確定有等到至少15分鐘嗎？

況且你電線這樣跨接就短路了阿，定時開關應該是被你燒壞了。

======================================================================

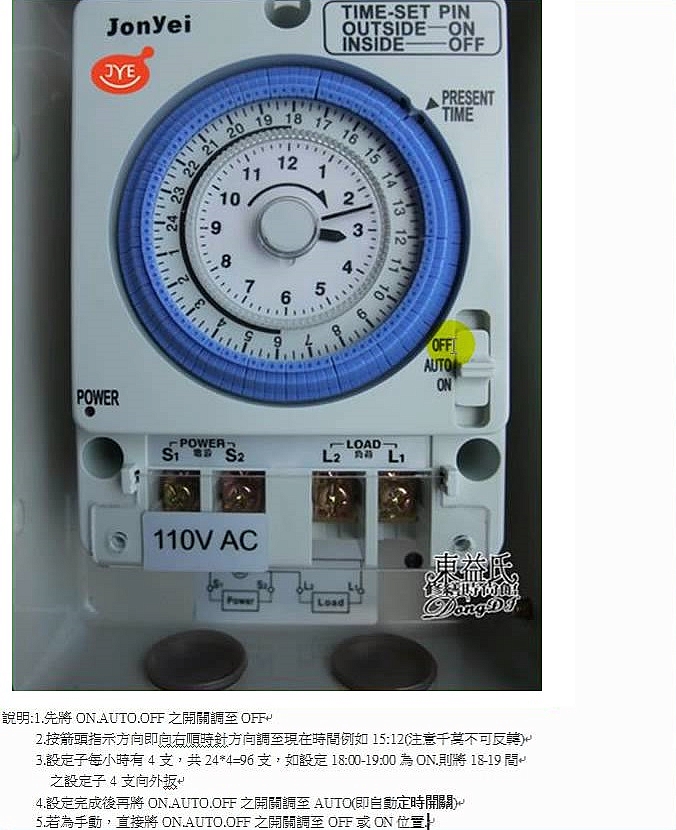

而且你這一型的定時開關也沒內鍵時鐘可校正時間。

這一種的可以校正時間。
