[求助] 單切開關受雙切開關影響

imatsang
個人積分：3分
文章編號：65391814

3分

樓主

2017-08-12 22:47

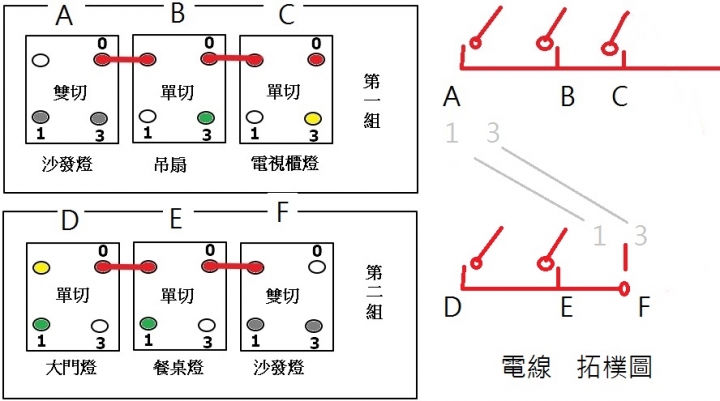

上圖是兩組電燈開關的電線接法
第一二組的雙切開關控制同一個沙發燈
目前遇到一個問題大門燈跟餐桌燈會受沙發燈影響
例如沙發燈關閉時大門燈跟餐桌燈就無法點亮
請問電線接法是否有錯呢?? 還是說第二組黃線在天花板接到錯的源頭??
謝謝大家的協助~~

2017-08-12 22:47 發佈

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：65392077

2509分

2樓

2017-08-12 23:16

imatsang wrote:
上圖是兩組電燈開關...(恕刪)

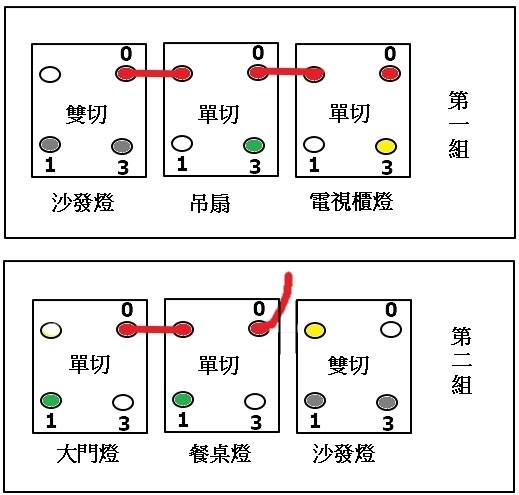

第二組雙切那樣接一定不行，將黃線移過來雙切的0，要增加一條紅色火線給兩個單切使用。

沒在現場查線純屬猜測，不一定正確，建議最好找專業水電來處理。

PS:第一組雙切0已經接到火線了，第二組雙切的0必須接燈具的控制線，另外兩個單切開關的0必須接火線。

雲哥

雲哥
個人積分：264分
文章編號：65392651

264分

3樓

2017-08-13 0:33

大門跟餐桌的開關電線不能跟沙發燈的雙切接在一起，要另外接線

科技來自於人性，懶惰來自於科技所以...科技來自人的惰性順發卡號：00326877 歡迎使用記得索取保固貼紙~

imatsang

imatsang
個人積分：3分
文章編號：65393571

3分

樓主

2017-08-13 7:16

謝謝2,3樓兩位大大的協助
聽說開關有分單切雙切？
第二組不另外拉火線下若換成雙切專用開關是否可解？

Chen承

Chen承
個人積分：6分
文章編號：65394044

6分

5樓

2017-08-13 9:18

imatsang wrote:
謝謝2,3樓兩位大大...(恕刪)

一定得拉火線
不然電不會來

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：65394848

2509分

6樓

2017-08-13 11:15

imatsang wrote:
第二組不另外拉火線下若換成雙切專用開關是否可解？

您這個問題跟單雙切無關，要獨立控制的開關當然要給不經過開關的電源。

雙切開關可以當作單切使用，反之則不行，現在很多廠牌開關都已簡化成雙切一種，依需要配線可以當單切使用。

您圖上單切開關也標示0,1,3，很可能已經是雙切開關，只配0,3或0,1當單切開關使用。

pubali

pubali
個人積分：398分
文章編號：65395798

398分

7樓

2017-08-13 13:21

imatsang wrote:
上圖是兩組電燈開關...(恕刪)

你的開關畫成電路線拓樸圖之後，就一清二楚的知道問題點在哪裡了。
第二組開關D、E的電力來自於A、F開關的二對控制線1313。
因此，沙發燈A、F開關關閉時大門燈跟餐桌燈D、E開關的電源就沒電；無法點亮。

解決方案，一、二樓早就給你了。

東大叔

mask0704

mask0704
個人積分：3374分
文章編號：65409902

3374分

8樓

2017-08-14 21:34

imatsang wrote:

上圖是兩組電燈開...(恕刪)

你的雙切開關接錯了
第一組火線（紅或黑）進開關0
第二組的0位置要插入色線（控制線）也就是負載一次側..然後負載二次側要接白線..這樣才能形成迴路
也有可能反過來..從第二組0插入火線.第一組的0插入色線.然後負載二次側接白線
雙切的1跟3是對接的...不用理他
我不會畫圖假如這樣你還不懂..找個水電來幫你整理線路.1000元左右可以擺平別自己亂接
剛剛仔細看了你的接線...

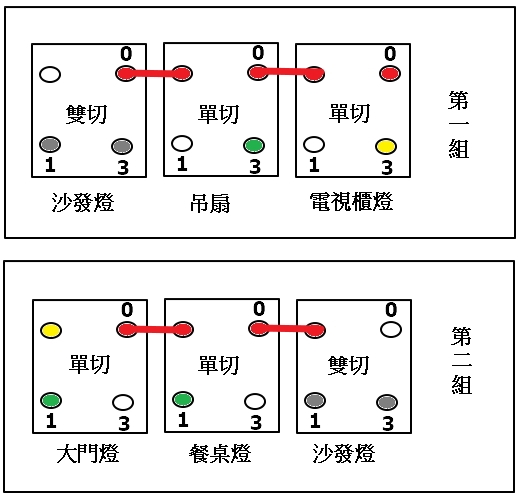

第二組的大門燈插了兩條色線..把其中一條色線移到雙切的0...且不可插紅色..應該就解決了
2樓為正解...
你算是運氣好..它第一組跟第二組是同電位..萬一它配電為不同電位也就是第一組紅第二組黑...早就爆炸走火了

winam520

winam520
個人積分：181分
文章編號：88392606

181分

9樓

2023-10-09 9:56

imatsang wrote:
上圖是兩組電燈開關的...(恕刪)

標準式雙切開關兩組1 3 對接

第一組 0 接火線，第二組 0 當控制線連接燈泡 (請勿連接火線)
或
第一組 0 當控制線連接燈泡(請勿連接火線)，第二組 0 接火線

這樣就不會影響其他的單切開關

todu

todu
個人積分：909分
文章編號：88392941

909分

10樓

2023-10-09 10:59

先弄清楚控制線那個顏色對誰，火線進，過開關，接控制線，把電路原理弄懂，你就會接，不然把照片拍下來，每條控制線說明一下對應燈具，就會有人說明
