關於''漏電斷路器''接法,已爬文但不是很了解

因為考量安全,所以我想自己加裝漏電斷路器,手邊有2P的漏電斷路器

主要是怕吹風機漏電

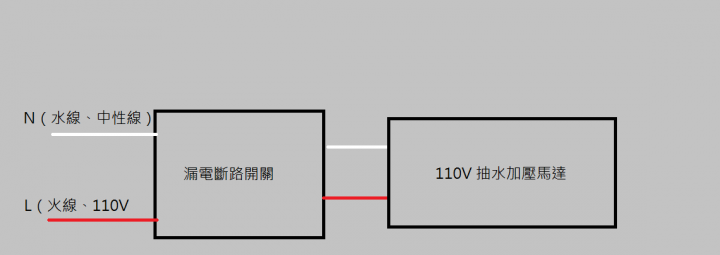

以下是我的接法,請問這樣吹風機漏電時會啟動裝漏電斷路器嗎?

還是只要接單邊火線到漏電斷路器就好?

我爬文大多都是220V,不過版上有人說2P的裝漏電斷路器也可以接在110V上



另外一提,如果我要裝抽水馬達,我可以用裝漏電斷路器當開關嗎?

這樣裝漏電斷路器一樣漏電時會作動嗎?



關於''漏電斷路器''接法,已爬文但不是很了解
關於''漏電斷路器''接法,已爬文但不是很了解
2016-05-24 23:09 發佈
t78002130 wrote:
因為考量家中使用電...(恕刪)

以士林電機BH型漏電斷路器而言,只有NVB-50U是110V專用外,其餘110V~220V都可以用
吹風機用
"插座型 漏電斷路器"
"漏電保護插座"
比較方便


抽水馬達要看馬達是多大的
因為一般漏電斷路器都是緊接在無熔絲開關後面
無熔絲開關的接點比較耐用,所以都會用無熔絲開關來當主要開關
尤其是馬達這種瞬間電流比較大的,不建議用漏電斷路器當主開關
如果馬達放在戶外,戶外型的漏電斷路器跳脫電流應該選300mA(室內用的一般30mA)
馬達是:KQ200N

馬力:1/4HP

電壓:110

電流:4.0A


這樣我開關做無熔絲開關(2P 30A),然後後面再接漏電斷路器(2P 300MA)

接法都是 一端接N中性線,一端接L火線,這樣對嗎?



另外一提,假設我線材採用2.0mm的,從110V的插座拉線出去,接無熔絲開關再接漏電斷路開關

這樣當馬達開關會不會漏電斷路開關失效?

抱歉問題很多,只是想多學一點



假設我不裝插座型的漏電斷路開關

我第一張圖的接法,如果真的漏電,這樣漏電斷路開關有效用嗎?
你這樣接是可以用,但可能違反電工法規,不安全
http://blog.nux.tw/2013/05/other-nfb.html

如果你沒有任何關於電的經驗,建議找有電匠牌照的水電工來做
在旁邊學,還可以問

電的東西雖然接通很簡單,但要能安全運作數十年,要知道的東西很多~
不是DIY可以一下子就會的,更何況我們的國家還有對此推出認證考試
必須有牌照才能幫人營業施工,為了安全,我認為這不適合DIY
Ye-Kin-233

在台灣開水電行並不需要牌照或證照(水電業並沒有密醫檢舉制度),基本上就是自營商連發票也不需要開立!

2024-06-18 2:18
1-漏電斷路器入/出線路請接兩條,不可僅接火線或中性線

2-一般型2P漏電斷路器無過電流及短路保護,故漏電斷路器前需裝有無熔絲開關,
亦有過電流/短路/漏電三合一之無熔絲開關,但價格貴
(一般型2P漏電斷路器通常是30A,故無熔絲開關最高只能使用30A的)

3-一般來說,如開/關頻繁的設備,請避免使用無熔絲開關或漏電斷路器當作開關,請用押扣開關or電磁接觸器or電磁開關

4-線徑2.0mm單芯線,無熔絲開關最高只能使用20A的
最近也才剛裝加壓馬達,在頂樓水塔旁,本來要請水電加裝漏電斷電器,但是水電工並不建議我裝,他說如果裝了,如有一丁點漏電就會跳停,我反而要常常切開關,水電工是位老師傅,我覺得他的觀念蠻傳統的,但是收費便宜,我的加壓馬達自備,舊換新只收我500工資,頂樓又不常上去,所以我的就沒裝
基本上 漏電斷路器 是根據 磁動差的原理來跳脫開關 也就是說 2P 的來源 會比較2p的輸出電流,110與單相220接法一樣,樓主依照圖來接是沒有問題,跟據法規 有水源附近的馬達是必須安裝漏電斷路器,會隨意的跳脫跟迴路接法有關(流進電流與流出電流不等值)。

t78002130 wrote:
因為考量安全,所以...(恕刪)
如果一條中性線根火線這樣接髮沒錯的話

那麼我要從110v插座(不會有其他負載)拉線出去(一條中性線、一條火線),當做電源在接無熔絲開關這樣接法可行嗎?

我無熔絲開關買30A應該就夠了吧? 因為馬達4A而已
