大大們你們好！

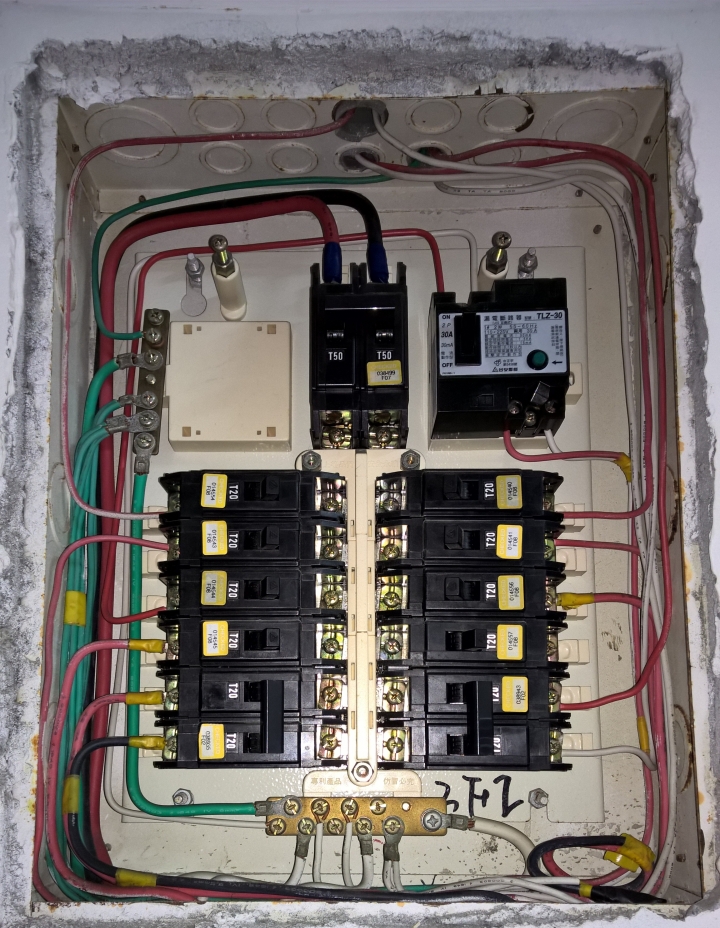

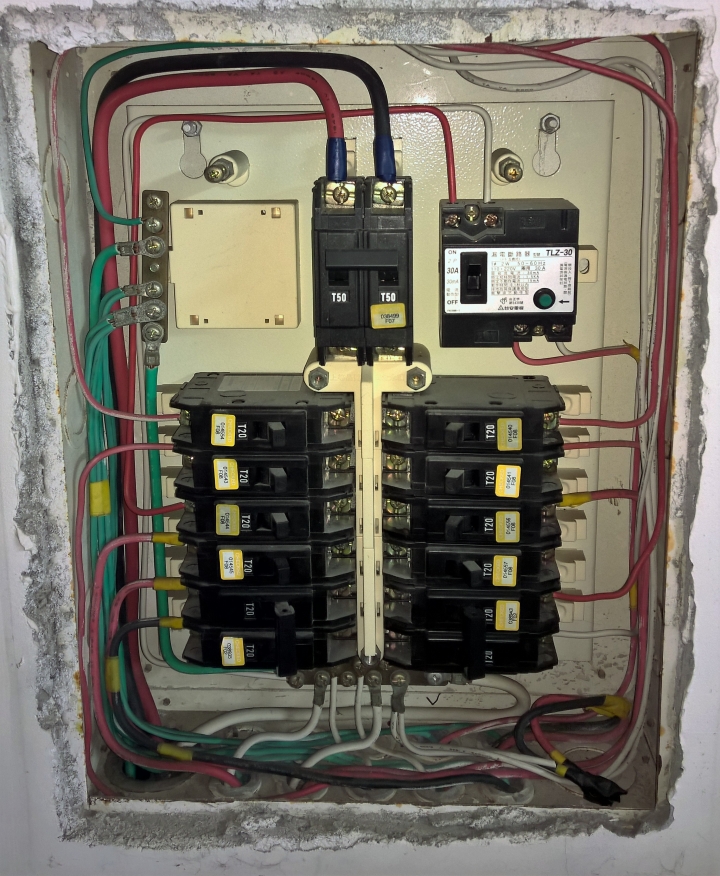

圖片是我家的電箱和220插座
(插座用電表量約223v,兩個扁孔各別對圓孔量約112v)

想請問
插座的接地有效嗎?
電箱裡右上那個漏電斷路器，要如何知道是接哪個設備呢?
電箱裡右下的無熔絲開關，就是圖那個220插座電來源，如果要買漏電斷路器來裝，該如何裝比較好?
接好漏電斷路器後，插220插座的設備，還需再拉設備接地嗎?它有預留接地端子
感謝

還需要補充什麼資料或圖片嗎?

2016-04-12 15:10 發佈

文章關鍵字接地漏電斷路器

Kudostome

Kudostome
個人積分：949分
文章編號：59822914

949分

2樓

2016-04-12 16:03

日全食 wrote:
大大們你們好！
圖片是我家的電箱和220插座
(插座用電表量約223v,兩個扁孔各別對圓孔量約112v)

想請問
插座的接地有效嗎?
電箱裡右上那個漏電斷路器，要如何知道是接哪個設備呢?
電箱裡右下的無熔絲開關，就是圖那個220插座電來源，如果要買漏電斷路器來裝，該如何裝比較好?
接好漏電斷路器後，插220插座的設備，還需再拉設備接地嗎?它有預留接地端子
感謝

還需要補充什麼資料或圖片嗎?

插座迴路接地有效，但有可能已經形成接地迴路了，如果接地迴路形成，請務必將短接 N & G 之短接線拆除。拆完後，還要確認四線進屋沒錯，也就是確認該綠線已經在電表處與 N 短接了(N極板 & G極板之間之電阻值小於 1歐姆)

很多顆20A NFB 搭配 2.0mm 單心線，且一般110V插座安規為15A，已違背電工法了，請盡速改善以免過載起火! (橘色圈圈處)

右下角 NFB 改成 NFB & ELCB 二合一式的即可，該注意的是線徑， 20A NFB 搭配3.5mm^2 & 20A安規插座。當然是要搭配接地線使用，該迴路出口已有接地線了，請務必接上。

其它如圖解!

另可參考:

請檢查接地是否正確，請參考此篇:接地觀念

請檢查有無共用迴路，被偷工接地線，請參考這篇: 三孔插座

請問一下這樣有無接地線?<---這篇的配電盤，幾乎都不合格! 請務必所有頁面皆看完

重要連結:電器火災/漏電致死事故，如為偷工所造成，可對偷工水電提告!

案例連結: 家裡的配電箱好像傳出燒焦味，一看是後陽台開關的電線燒焦，平常有用烘衣機

用三用電表量:
火線(L)& 水線(N)之間為 110V，
火線(L)& 地線(G) 之間為110V，
水線(N) & 地線(G)之間則為 0V

水線(N)為帶電，但是它的電位為趨近於 0V，因為該線會在電表處被接地一次(住家該接地電阻小於100歐姆即可)，所以相對於站在大地上的人體而言，電位為趨近於0V，要判定你家電表處有無總接地，請用三用電表並撥至AC檔，紅棒接觸水線(N)，黑棒用你的手握住即可(此時人體需赤腳)，讀出之電壓值必須落在零點幾伏特! 這樣就代表你家有正確之總接地了，時間久了，亦可以用此法來判定總接地是否有鏽蝕鬆脫，如有鏽蝕鬆脫此電壓值會升高且會大於 1 伏特，此時就要找水電來維護了!
再來是確認迴路接地是否正確，也就是每個用電迴路之 N-G之間之阻值需小於 1 歐姆!

因為水線(N)& 地線(G) 要在電表處或配電盤內擇一處共接! 所以每個迴路出口上之水線(N) & 地線(G)之間電阻值需小於 1 歐姆，且兩者之間沒有壓差存在，所以為 0V! 兩者之間只要不是0V，皆非為正確之接地!

還有，每條接地線最好用勾表檢查，有無電流存在，如有代表接地迴路已形成，請務必排除該接地迴路，接地線才安全!

要用歐姆檔量測每個迴路之 N-G之間之阻值時，最好將總開關關掉，再來量測，且此值需小於1歐姆，該迴路才是正確之接地!

要拆該短接線前，請務必確認該四線進屋之 N-G 有在電表處短接!

日全食

日全食
個人積分：194分
文章編號：59825722

194分

樓主

2016-04-12 20:13

超感謝Kudostome精闢的回覆,等我等級到了,一定幫大大加分！

不過,有些太過專業,讓我不太理解

Kudostome wrote:
接地迴路

產生接地迴路是怎樣的一個狀態？對設備危險嗎？還是對人？

日全食 wrote:
要先確認四線進屋沒錯，且該綠線已經在電表處與 N 短接了

我要怎麼看四線進屋？可以看到四條線嗎？綠線在電表處與N短接… 是連接的意思嗎？
我們家是14樓公寓大廈,電表集中在地下室,不確定能否觀察到

Kudostome wrote:
很多顆20A NFB 搭配 2.0mm 單心線，且一般110V插座安規為15A，已違背電工法了，請盡速改善以免過載起火! (橘色圈圈處)

那我這邊就是要換成15A的無熔絲開關嗎？

Kudostome wrote:
右下角 NFB 改成 NFB & ELCB 二合一式的即可，該注意的是線徑， 20A NFB 搭配3.5mm^2 & 20A安規插座。當然是要搭配接地線使用，該迴路出口已有接地線了，請務必接上。

左下與右下這兩個無熔絲開關接的設備就是220v的冷氣
大大的意思是,室外機我一定要拉接地線的意思嗎？
對了,左開關是室外供電的冷氣(無插頭插座)；右開關是接室內供電的冷氣(就是附圖那個插座)
室內外供電有差異嗎？因為說明書也有提到室內機的接地端子

感謝！

日全食

日全食
個人積分：194分
文章編號：59841691

194分

樓主

2016-04-14 0:23

Kudostome wrote:
插座迴路接地有效，

應該是有效吧, 因為我用電表量220V插座, 火線和火線是220V, 兩條火線個別和地線是110V
用電表量110V插座, L和N是114.1V, L和G是114.4V, N和G是0V或量不出來

Kudostome wrote:
很多顆20A NFB 搭配 2.0mm 單心線，且一般110V插座安規為15A，已違背電工法了，請盡速改善以免過載起火!

我已經準備要去買15A的無熔絲開關來換了

Kudostome wrote:
但有可能已經形成接地迴路了，如果接地迴路形成，請務必將短接 N & G 之短接線拆除。

Kudostome wrote:
水線(N)& 地線(G) 要在電表處或配電盤內擇一處共接!

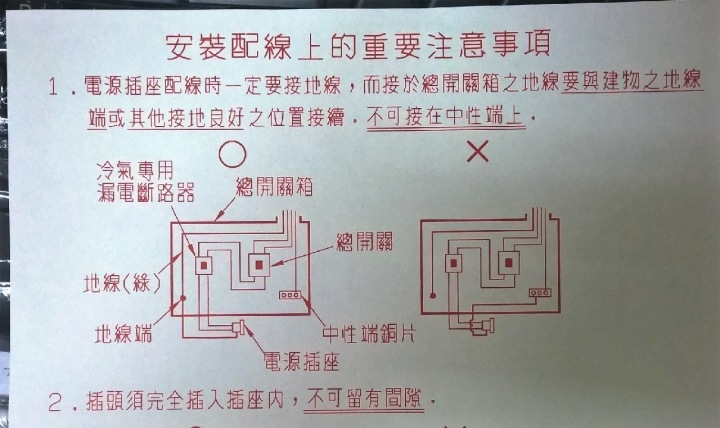

如圖
請問, 它說要直接接地線, 那我現在這樣的接法對嗎? 還是要怎麼改?
這個冷氣電源就是右下的無熔絲開關, 也就是文章開頭問的"接地有效否?"的那個

這個很重要! 因為這台冷氣對電很龜毛, 出錯就會跳故障

還有下面這個

我檢查後, 兩個都是日光燈迴路, 確實沒有綠色地線(因為我曾想改燈開關為"開關附插座", 但是改不成)

狀況1. 電是4線進屋, 不用拆 N&G短接線, 那麼... 冷氣是不是就接到中性線了?(我猜)要怎麼辦呢?
狀況2. 電不是4線進屋, 要拆 N&G短接線, 那麼... 冷氣接對了, 但是其他插座是不是就沒接地了?
狀況3. 電是4線進屋, 拆掉 N&G短接線, 那麼冷氣OK了, 但是其他插座接地怎辦?

或是Kudostome認為應該怎麼做?

Kudostome

Kudostome
個人積分：949分
文章編號：59842657

949分

5樓

2016-04-14 7:32

日全食 wrote:
應該是有效吧, 因...(恕刪)

產生接地迴路是怎樣的一個狀態？對設備危險嗎？還是對人？

有接地迴路，對人有危險，因為漏電時，漏電流極大，會使中性線之電位急遽升高，進而發生危險。

我要怎麼看四線進屋？可以看到四條線嗎？綠線在電表處與N短接… 是連接的意思嗎？
我們家是14樓公寓大廈,電表集中在地下室,不確定能否觀察到

從外線進來處來判定，一般皆會同一管線進來，要判定四線進屋是否正確，請斷開總電源。
然後拆掉配電盤內之N-G短接線，再來測量中性線極板&接地線極板之間之阻值，小於 1歐姆，就是正確之四線進屋，也就是N-G 已在電表處短接，所以 N-G 在配電盤內，不能再次短接

那我這邊就是要換成15A的無熔絲開關嗎？
依冷氣之迴路電流來決定NFB大小，冷氣之NFB，請使用冷氣製造商所建議之NFB，然後再選擇符合該安規之線徑&插座

冷氣機一定要拉接地線，室內外供電式冷氣機之配電方式不同而已，一般而言，噸位數大的都採室外供電，冷氣之接地，如為室外供電，就是在室外機接地，如為室內供電，就是在室內接地，因為所拉的 3C 電線會在同一處。

如圖該圖為四線進屋的配法，也就是 N-G 已在電表處短接。
請問, 它說要直接接地線, 那我現在這樣的接法對嗎? 還是要怎麼改?你要做的是確認四線進屋是沒錯的，上述已說明。如果四線進屋沒錯，用勾表量測，配電盤內之 N-G 短接線，一定會有電流，則該短接線需移除。
這個冷氣電源就是右下的無熔絲開關, 也就是文章開頭問的"接地有效否?"的那個

這個很重要! 因為這台冷氣對電很龜毛, 出錯就會跳故障

狀況1. 電是4線進屋, 不用拆 N&G短接線, 那麼... 冷氣是不是就接到中性線了?(我猜)要怎麼辦呢?
電是4線進屋, 要拆 N&G短接線，因為N-G已在電表處短接了，在配電盤內又再次將之短接，接地迴路已形成，故須拆除該線，來排除接地迴路
狀況2. 電不是4線進屋, 要拆 N&G短接線, 那麼... 冷氣接對了, 但是其他插座是不是就沒接地了?
電不是4線進屋, 不用拆 N&G短接線,則目前接地線皆正確
狀況3. 電是4線進屋, 拆掉 N&G短接線, 那麼冷氣OK了, 但是其他插座接地怎辦?
其他插座接地也都正確，除了那兩個被偷工了迴路之外

日全食

日全食
個人積分：194分
文章編號：59855342

194分

樓主

2016-04-15 0:34

Kudostome wrote:
要判定四線進屋是否正確，請斷開總電源。然後拆掉配電盤內之N-G短接線，再來測量中性線極板&接地線極板之間之阻值，小於 1歐姆，就是正確之四線進屋

因為我沒有勾表,用三用電表量的時候,電阻檔是要轉到"200"檔位嗎?我的三用電表電阻檔有2M 200K 20K 2K 200
如果我去買勾表, 請問要怎麼測量呢?轉電流檔位嗎?要轉到哪一個電流檔位呢?因為我從未用過勾表

另外,我這台冷氣,室內機室外機都有接地端子,那是不是兩個都接地呢?
我打算接到陽台的一個大型花盆,高寬深大概是100x50x40cm那麼大,裡面是常溼培養土和幾株植物,這樣接地您認為如何?
因為我是公寓,不可能打銅棒了!

感謝!

Kudostome

Kudostome
個人積分：949分
文章編號：59856898

949分

7樓

2016-04-15 8:38

日全食 wrote:
因為我沒有勾表,用...(恕刪)

因為我沒有勾表,用三用電表量的時候,電阻檔是要轉到"200"檔位嗎?我的三用電表電阻檔有2M 200K 20K 2K 200
用200檔位即可

如果我去買勾表, 請問要怎麼測量呢?轉電流檔位嗎?要轉到哪一個電流檔位呢?因為我從未用過勾表

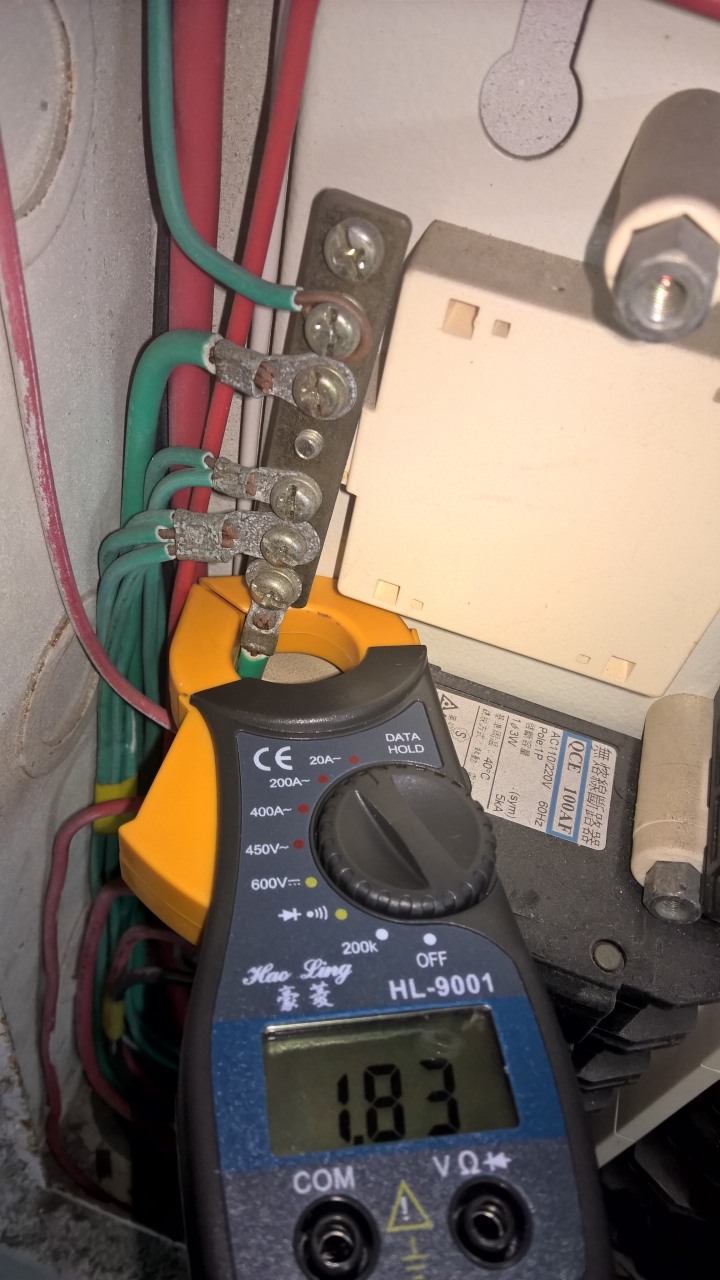

將勾表轉至最小電流檔位，並將勾表之勾環勾住該接地線來量測，一般讀值會落在0.0多安培(mA)，接近於 0 的讀值，因為有些電器之設計關係，會有電流往接地線跑，例如:電腦

另外,我這台冷氣,室內機室外機都有接地端子,那是不是兩個都接地呢?
接其中一邊即可，不要兩邊都接，因為室內機&室外機是由銅管連接，所以金屬部位接地一側即可

我打算接到陽台的一個大型花盆,高寬深大概是100x50x40cm那麼大,裡面是常溼培養土和幾株植物,這樣接地您認為如何?
沒用之接法

因為我是公寓,不可能打銅棒了!

你家不用再打銅棒的，以下之建議請務必用勾表來確認，接地線有無電流，再來實施。如果目前之配法，所有接地線上，皆無電流(接近於0A)，則目前配法完全正確，請勿做任何更動!

你現在是要確認4線進屋沒錯，也就是配電盤內之N-G短接線有電流存在，且拆除該線後，中性線極(N) & 接地極(G) 之間之電阻值小於1歐姆，則該 N-G 短接線拆除，就沒錯;

如果 N極 & G極之間之電阻值不是小於1歐姆(請務必關掉總開關再量)，且配電盤內之 N-G 短接線上有存在電流，表示該四線進屋不正確，改成三線進屋接法

如果四線進屋不正確，則改為三線進屋，保留該 N-G 短接線，拆除隨電源外線進來之接地線即可，該接地線之端子用絕緣膠布絕緣起來即可，以供日後電表處之接地鬆動來使用，日後記得量測中性線(N) 對本地之電位是否為 0V，量測方法，其它篇已有敘述如何量

感謝!

日全食 wrote:
大大們你們好！圖片...(恕刪)

Kudostome

Kudostome
個人積分：949分
文章編號：59857036

949分

8樓

2016-04-15 8:49

日全食 wrote:
因為我沒有勾表,用...(恕刪)

量測中性線 N 對本地是否為接近 0V:
正確量法請將電表撥至AC電壓最高量測檔(電表耐壓600V以上)，紅棒接觸水線，黑棒接觸裸露之右手，且此時之人體為赤腳，一般會落在1V以下，只要電表耐測電壓足夠(內建10M歐姆電阻)，不用怕被電到，我已經用此法量測20年以上了，此法跟市面上的驗電筆，動作原理一樣。
