請問倍速特快速捲門機板中的共接點 (COM)

richard_clliu
個人積分：8分
文章編號：59639818

8分

樓主

2016-03-26 11:47

我家的快速捲門是台南青岱公司的, 上網查了一下是倍速特的產品,
現在我有一需求需拉 STOP/ UP/ DOWN/COM 訊號線出來,

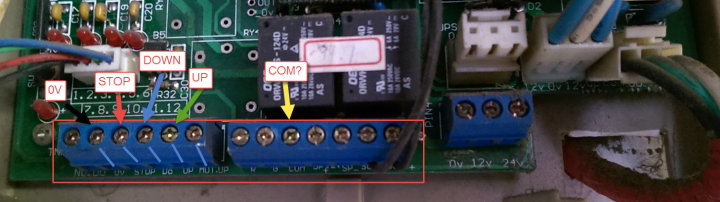

在機板上的左邊有 STOP/ UP/ DOWN/ , 而 COM 卻在另一個插槽,
請問不知那個COM點是對的嗎?
STOP左邊還有 0V 的接點, 還是我應該要接這一個呢?
先謝謝各位的幫忙
請問倍速特快速捲門機板中的共接點 (COM)

請問倍速特快速捲門機板中的共接點 (COM)

請問倍速特快速捲門機板中的共接點 (COM)

2016-03-26 11:47 發佈

文章關鍵字共接點捲門機板 COM

迷濛

迷濛
個人積分：184分
文章編號：59640464

184分

2樓

2016-03-26 13:22

richard_clliu wrote:
我家的快速捲門是台南...(恕刪)

只要是 COM 都可以用~~安啦!!!

在高雄 !! 台南屏東也有捲門服務歡迎來電+賴 0955196630

033282050
個人積分：7分
文章編號：59640803

7分

3樓

2016-03-26 14:13

迷濛 wrote:
只要是 COM 都可...(恕刪)

+1

richard_clliu
個人積分：8分
文章編號：59641646

8分

樓主

2016-03-26 16:27

迷濛大謝謝,
但是我接COM的信號出來好像不會動作,
我想接 0V, 請問這樣可以嗎？
謝謝大大

eight419

eight419
個人積分：0分
文章編號：62219318

0分

5樓

2016-10-31 18:11

richard_clliu wrote:
迷濛大謝謝,但是我...(恕刪)

請問大大我也是外接壓扣但我接0v，能上下但不能停，大大你如何處理

迷濛

迷濛
個人積分：184分
文章編號：62235055

184分

6樓

2016-11-02 0:11

eight419 wrote:
請問大大我也是外接壓...(恕刪)

因為呢你們買的是 NC 接點的一般壓扣

所以停是按下去開的沒有導通

快速捲門是 NO 接點的不用時是開起來的沒導通

按下去才會接起來

所以呢.........要改

但是我不知道怎麼改哈哈!!!

在高雄 !! 台南屏東也有捲門服務歡迎來電+賴 0955196630

initail

initail
個人積分：38分
文章編號：62236733

38分

7樓

2016-11-02 8:56

或者買一個按鍵的開關就好，不一定要上停下，單循環其實也可以。

單循環每按一次都會不同，但會維持上停下停上...的循環。

initail

initail
個人積分：38分
文章編號：62243583

38分

8樓

2016-11-02 17:31

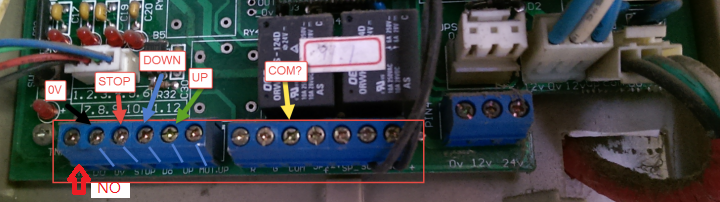

最左邊那個應該標示為NO吧?

把0V和NO和按鍵接起來就可以當單循環了

jerry_su

jerry_su
個人積分：13分
文章編號：72848310

13分

9樓

2019-04-19 22:25

initail wrote:
最左邊那個應該標示...(恕刪)

========================================
請問大大，如果要有斷電按鈕，需要接哪一個呢？

謝謝

tjhome2001
個人積分：1分
文章編號：82445115

1分

10樓

2021-07-17 12:20

大大，你好。我也跟你一樣是倍速特的快速捲門，最近想自己DIY安裝捲門衛士，想請問大大後來共線是要接OV那個點嗎？可以請大大分享指導嗎？感謝
