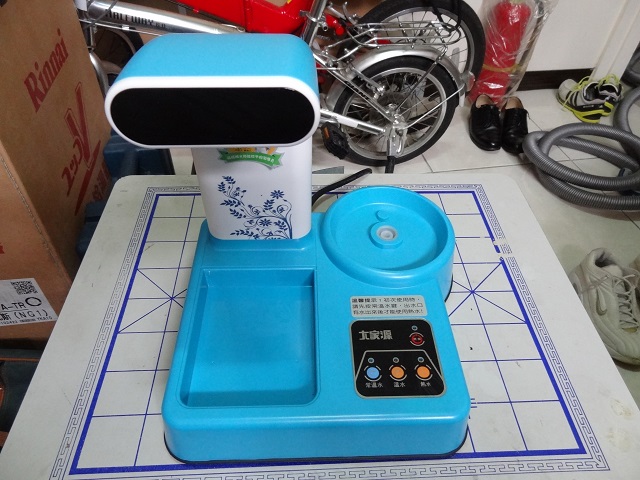

這是要改裝前的即熱式飲水機使用方式(透明水箱裝可飲用之水，依水溫之需求按下開關，即熱式飲水機內部之加壓馬達會啟動將水箱之飲用水泵至即熱加熱膽加熱後從出水口流出約200cc的飲用水)
接下來要開始改裝了，拆開底部黑色底蓋

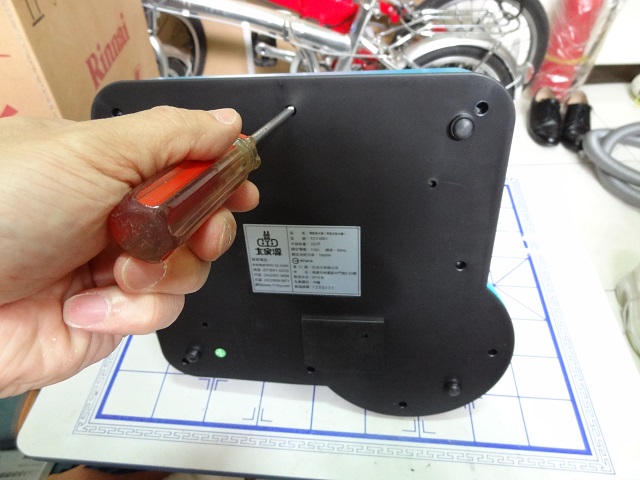

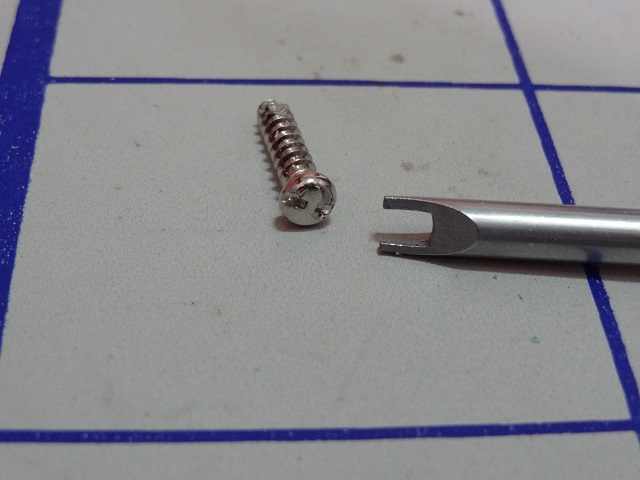

底蓋有一顆螺絲需用特殊的起子拆

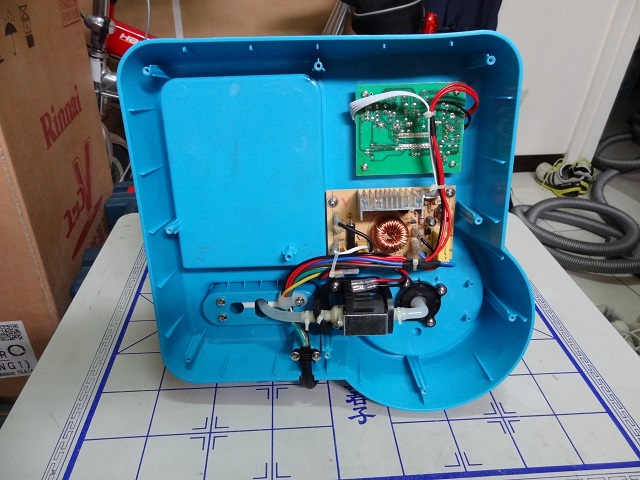

即熱式飲水機內部構造

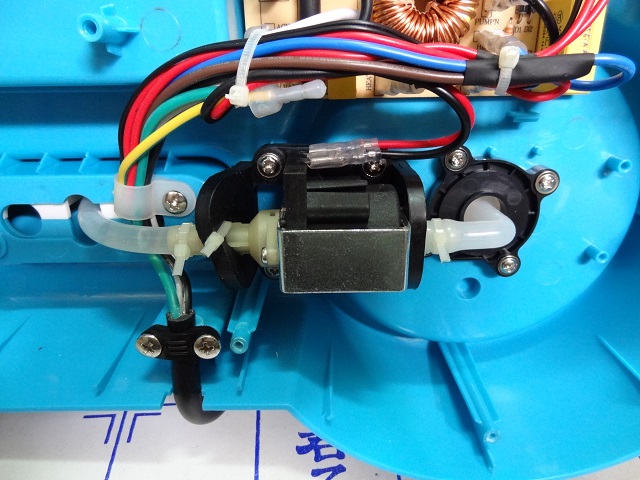

這是要拆掉的泵水馬達

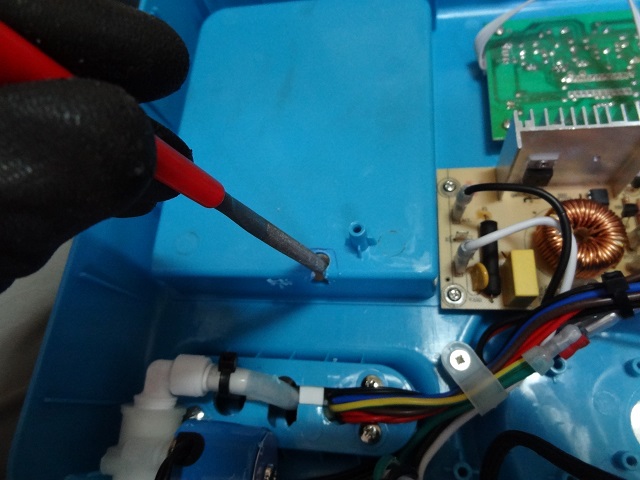

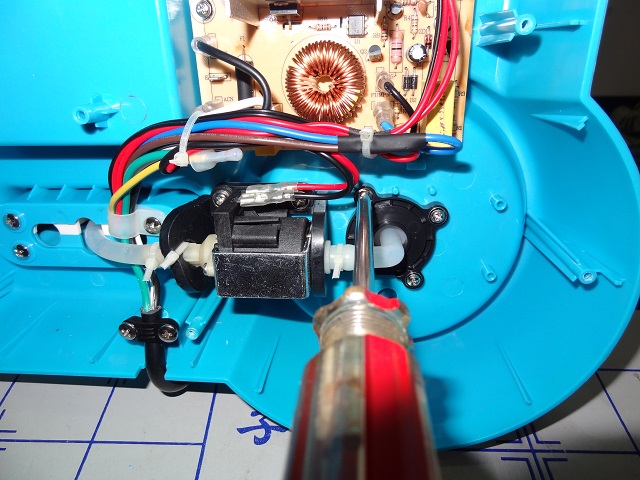

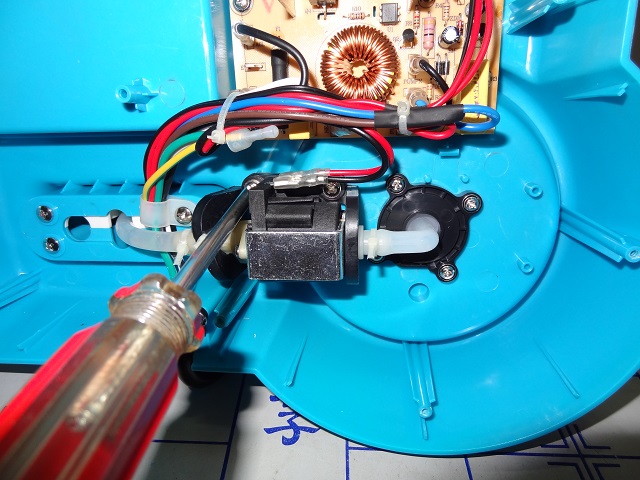

拆掉馬達固定螺絲
拆掉吸水口固定螺絲

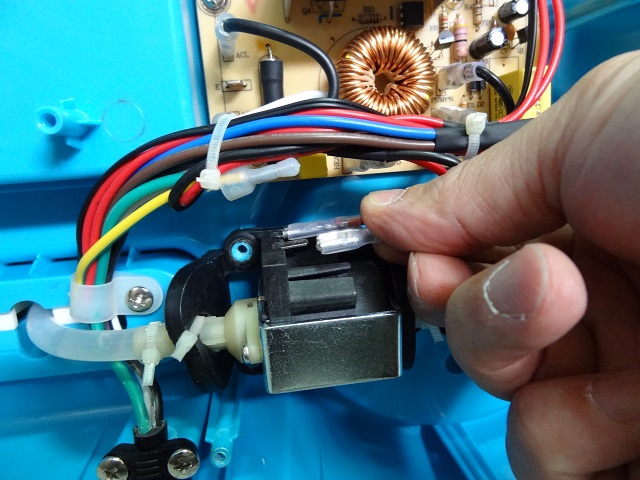

拆掉馬達線束

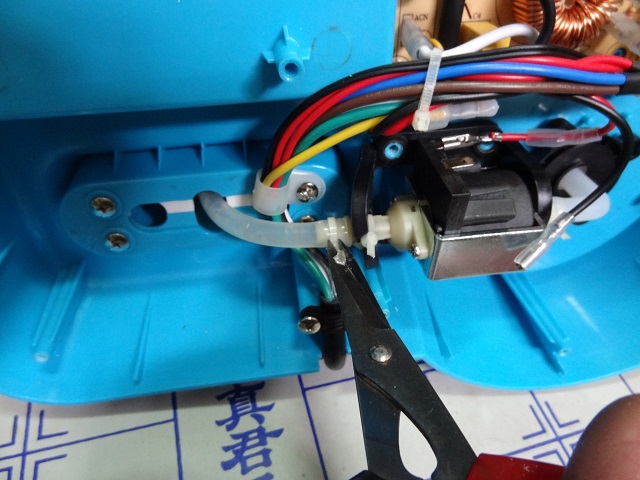

將馬達出水口端矽膠管上的束帶剪斷

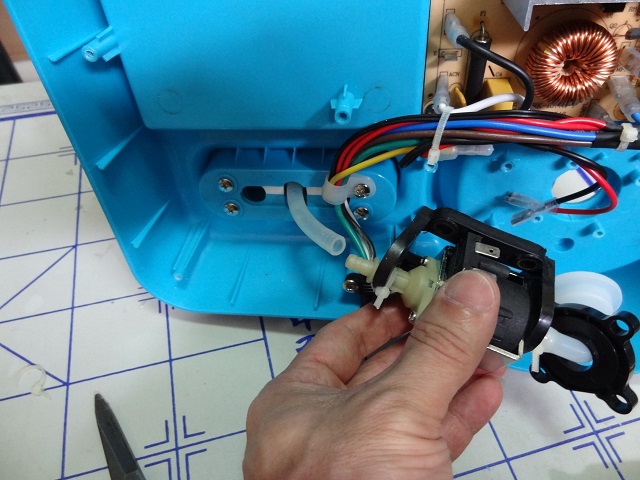

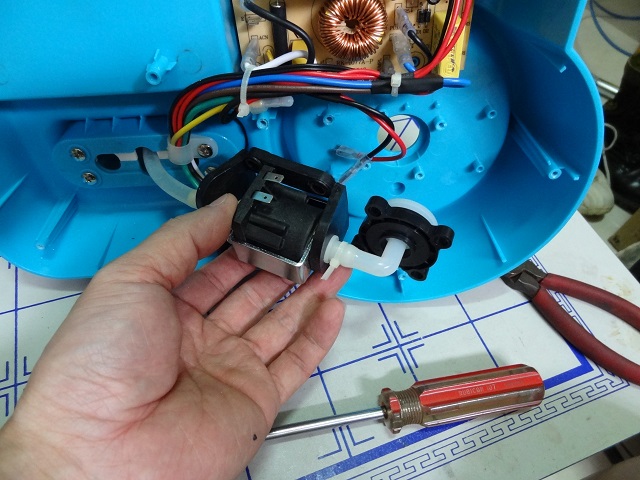

拆下馬達
將馬達與矽膠管分離

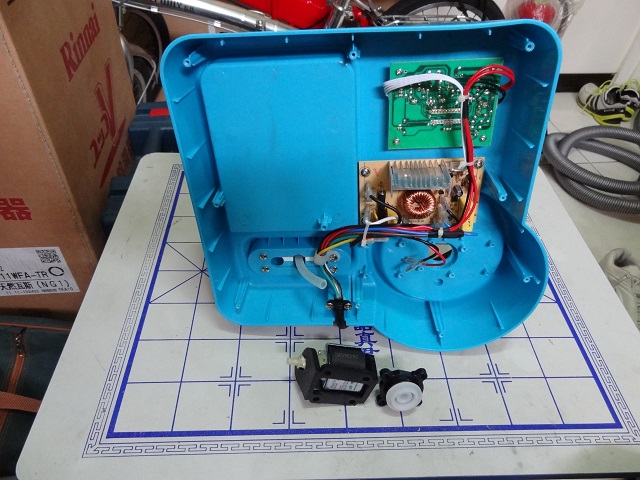

馬達拆下情況

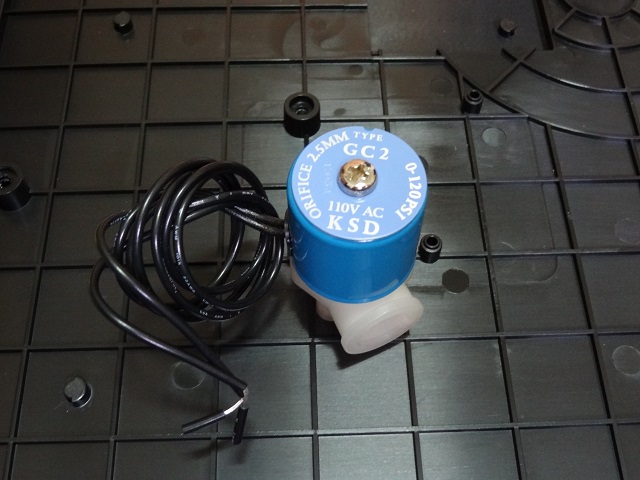

這是要改機的電磁閥(飲水用,110V，常關)

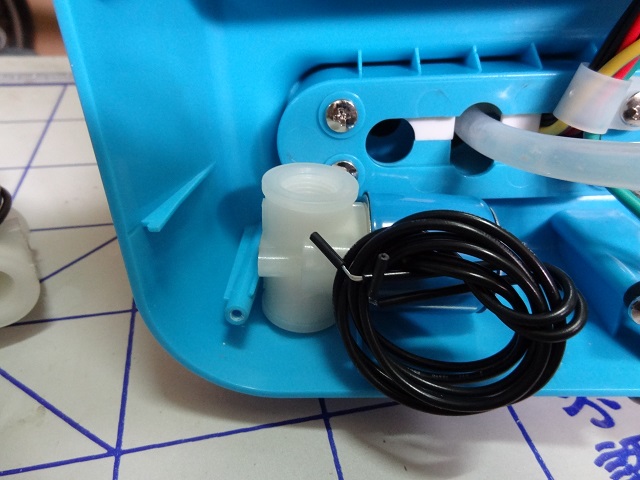

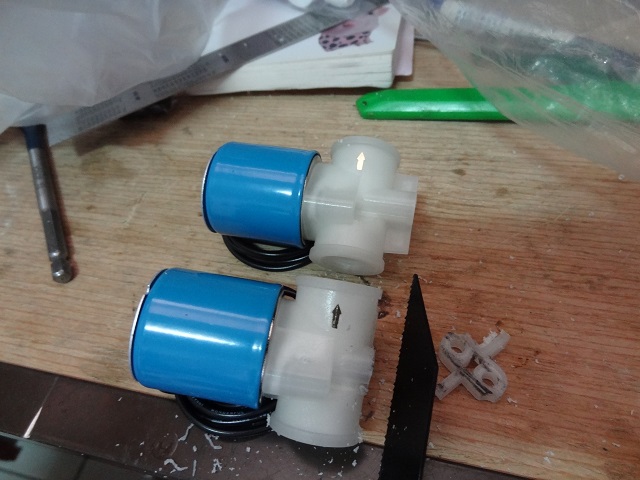

將要裝上飲水機的電磁閥作一修剪
這是電磁閥要裝上飲水機的位置

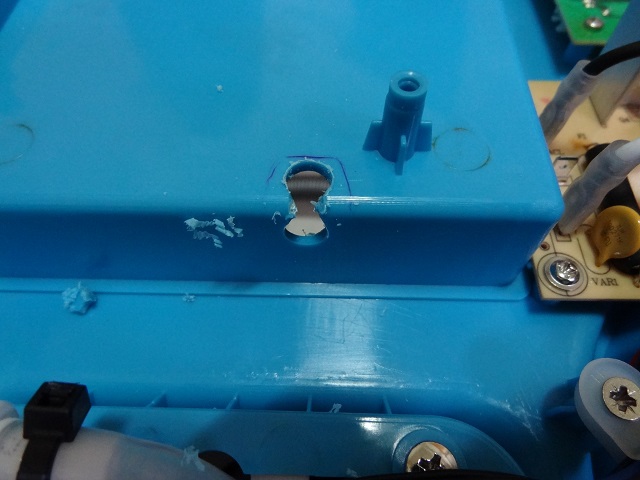

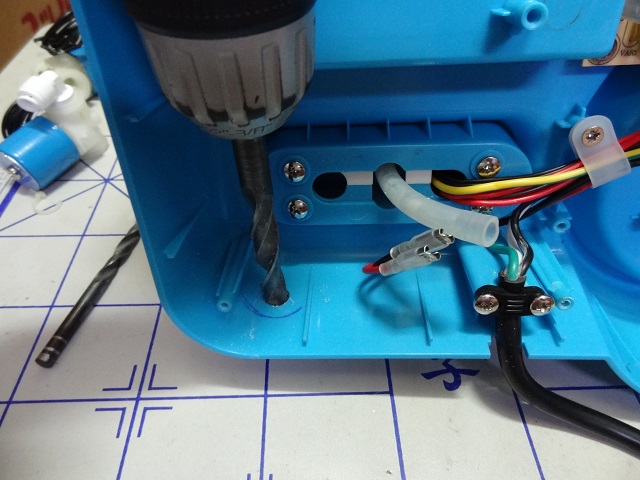

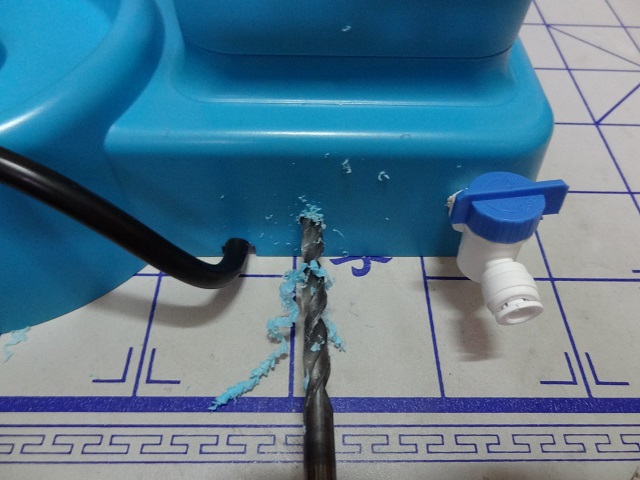

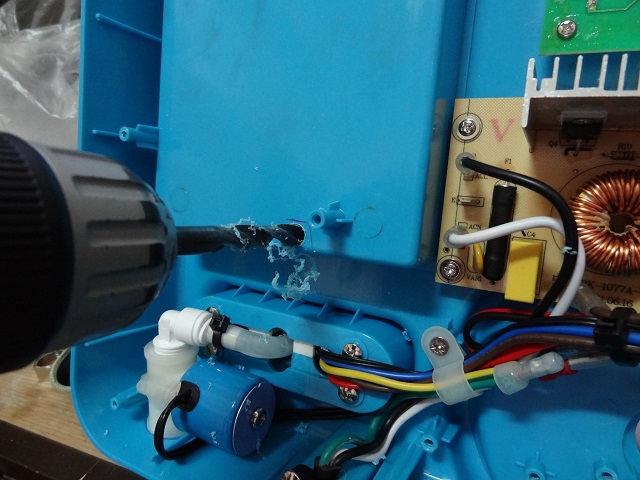

電磁閥進水管安裝位置上鑽洞

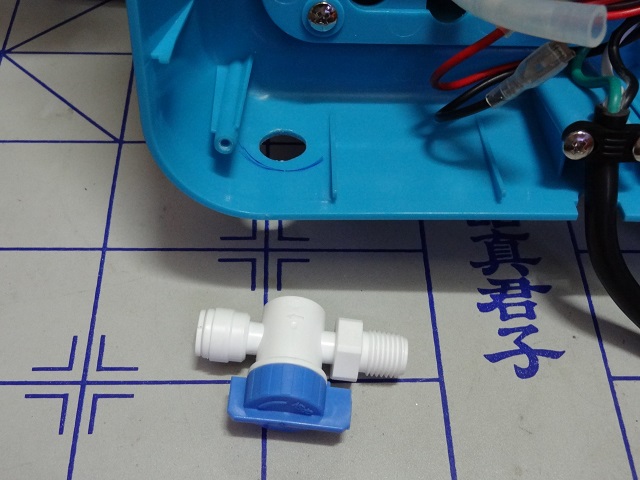

這是要裝電磁閥進水端的球閥
在打磨修飾洞後測試球閥安裝情況
將電磁閥出口端裝上L型接頭(L型接頭的2分牙要纏繞止水帶)

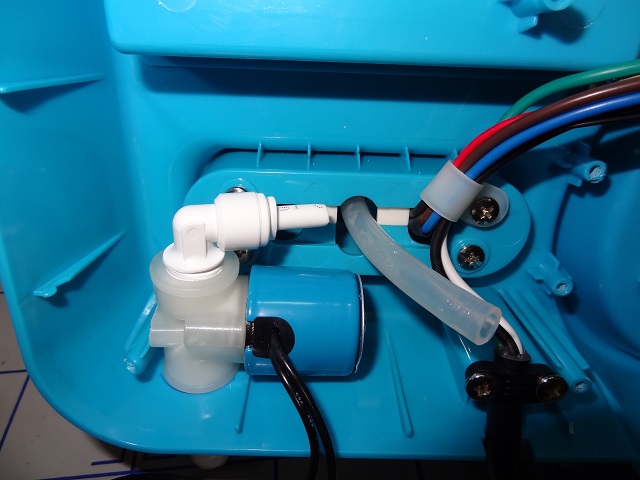

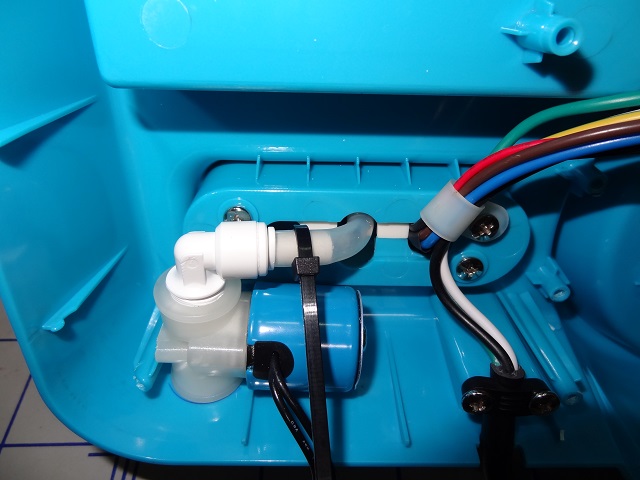

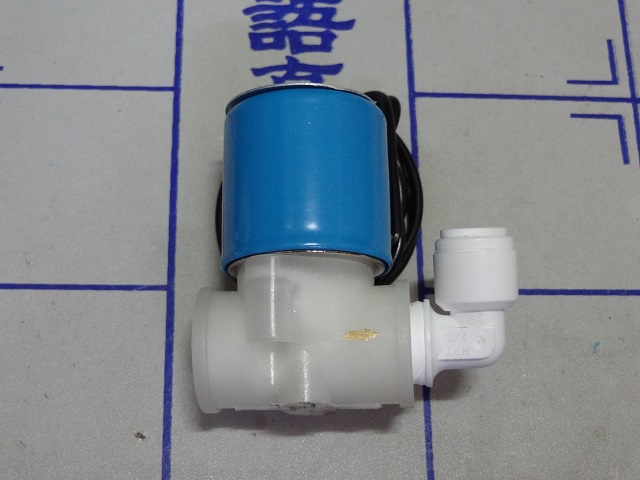

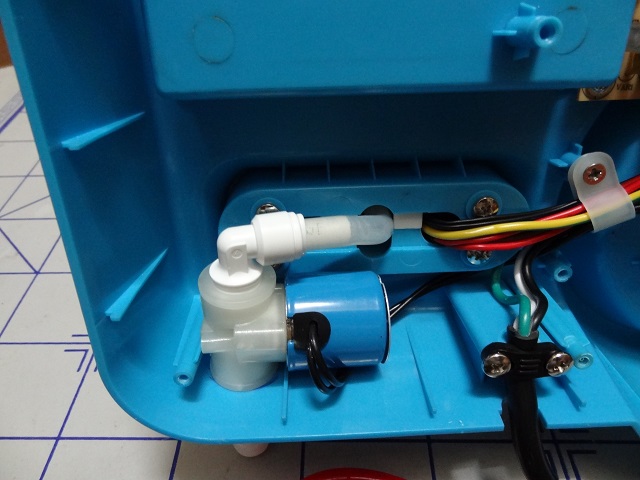

L型接頭裝上電磁閥出口端情況
接頭要有一些角度

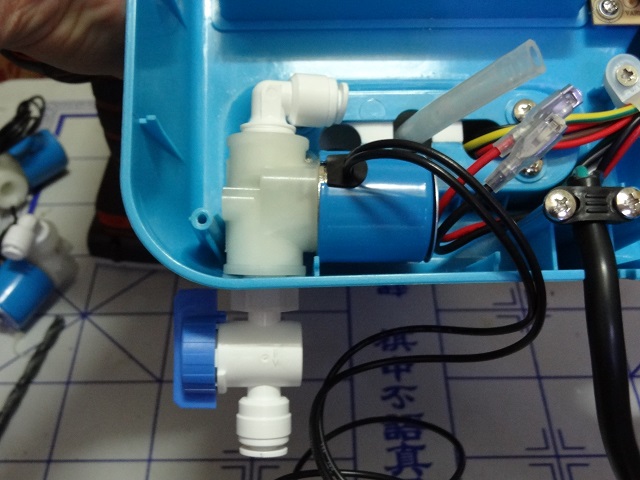

將電磁閥與球閥接合(球閥的2分牙要纏繞止水帶)

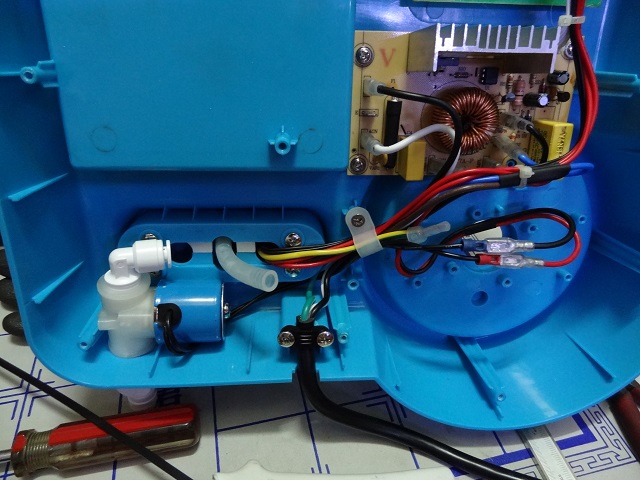

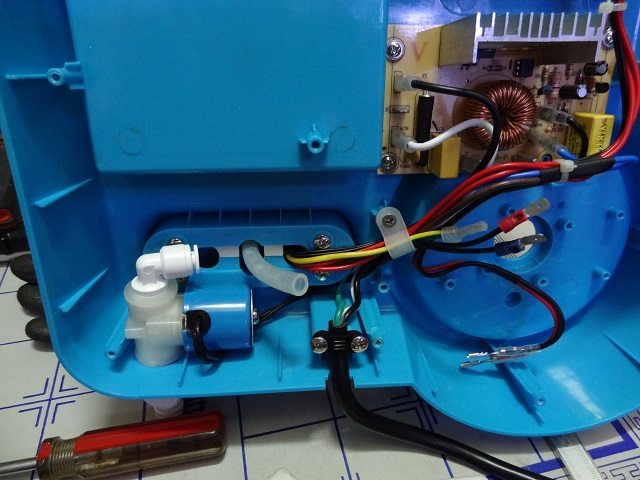

將電磁閥線束壓接接頭並與飲水機的線束整理整齊平順
將電磁閥線束安裝接頭後與原馬達電源接頭接上
電磁閥L型快拆接頭上先接上一小段2分RO管
將飲水機矽膠管接上2分RO管
矽膠管拉上束帶以防滲水

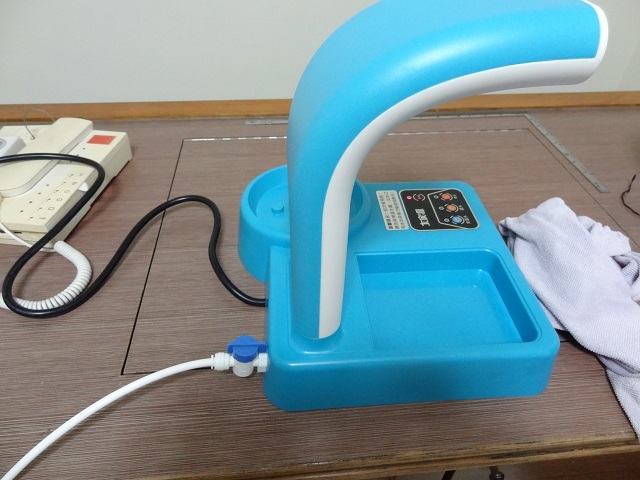

先接上RO機管路測漏一下
接下來要利用4分接頭來改裝排水管路

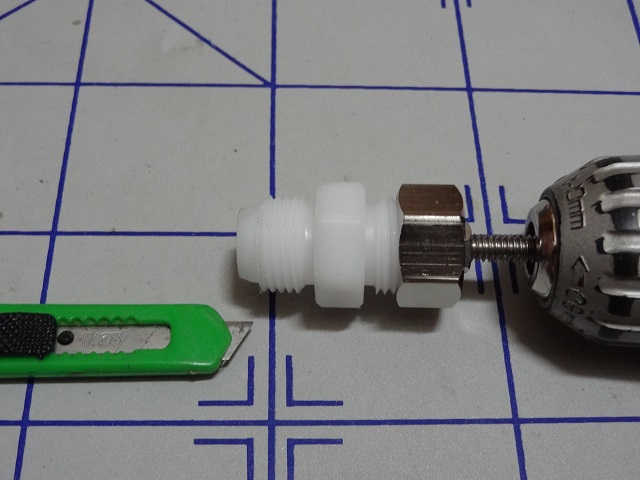

先將接頭一端車出可接4分管之喇叭口(利用電鑽及美工刀施作)

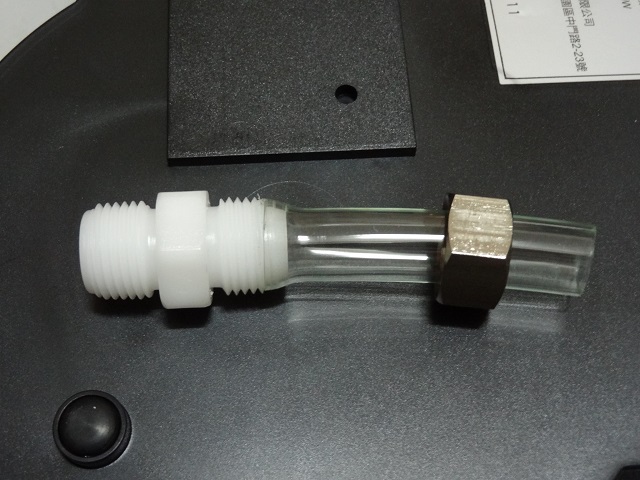

4分接頭前後比較(下面是原樣)

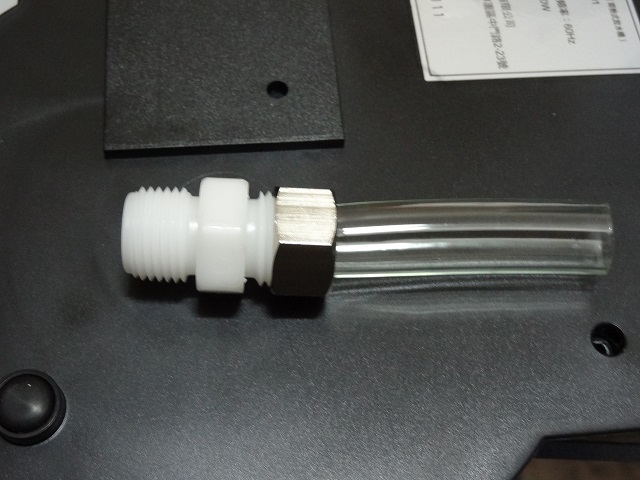

4分接頭安裝排水管的情況
排水管鎖上管帽的情況

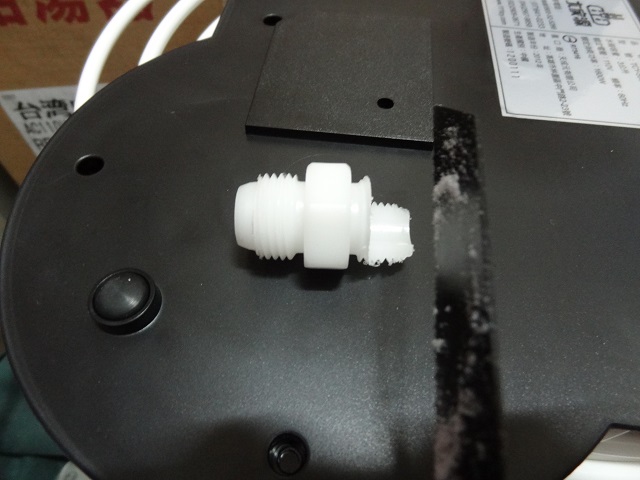

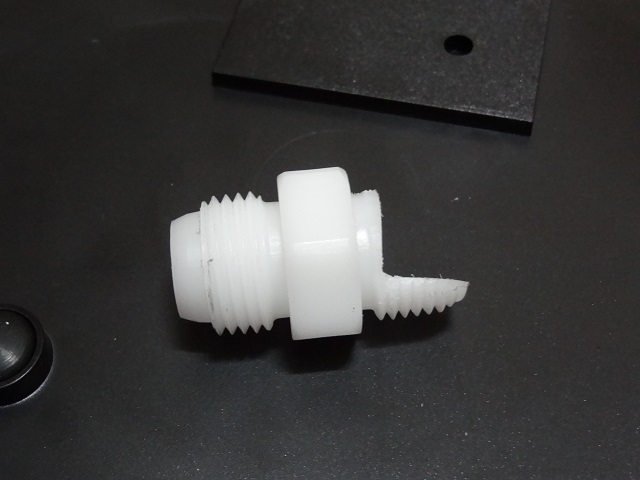

4分接頭另一邊利用鋸子鋸出接水盤的形狀

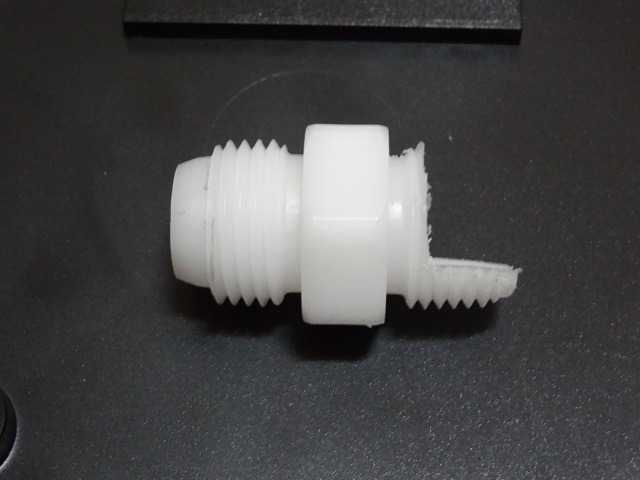

4分接頭側視
打磨修飾讓其接頭有一向下的角度
比對4分接頭要安裝在水盤上的位置(透明水管的路徑要避開干涉)

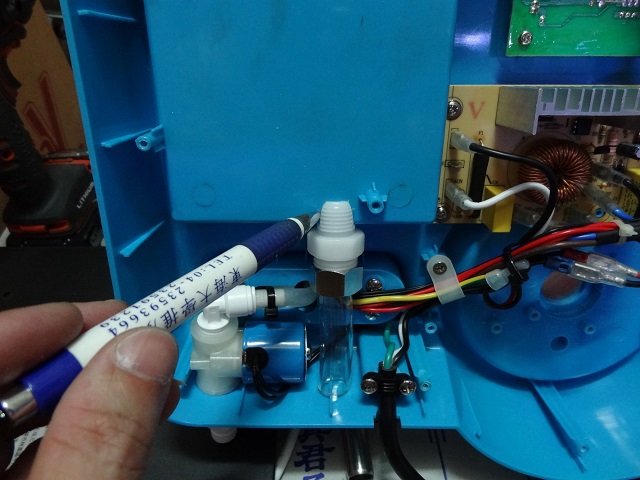

標示出4分接頭安裝的位置

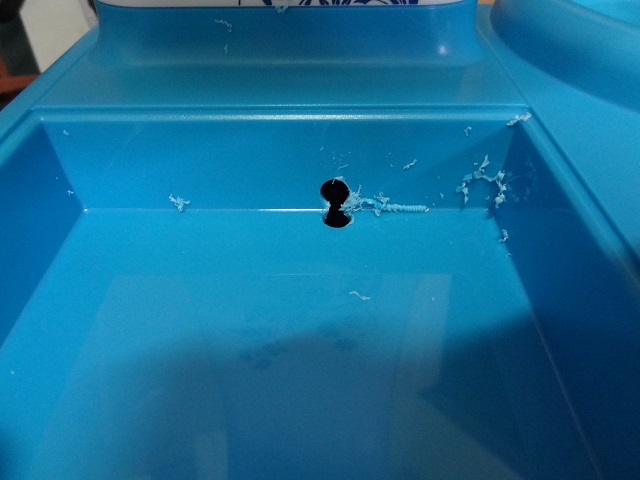

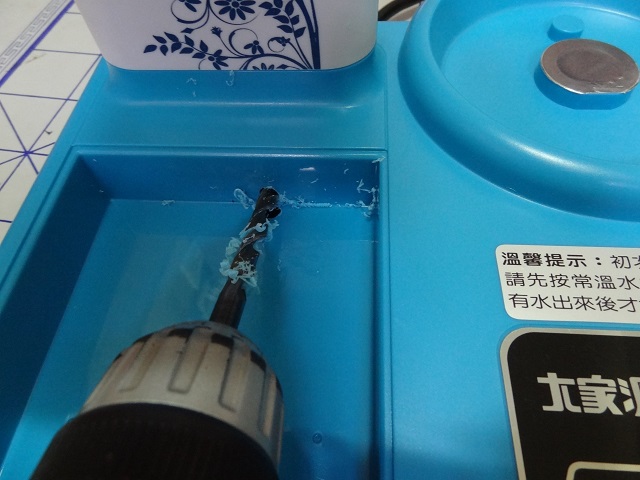

在要安裝排水接頭的水盤位置鑽洞
水盤上鑽另一個洞
將倆個洞之間剪開
剪開後的情況
正面的情況
開始打磨修飾排水洞

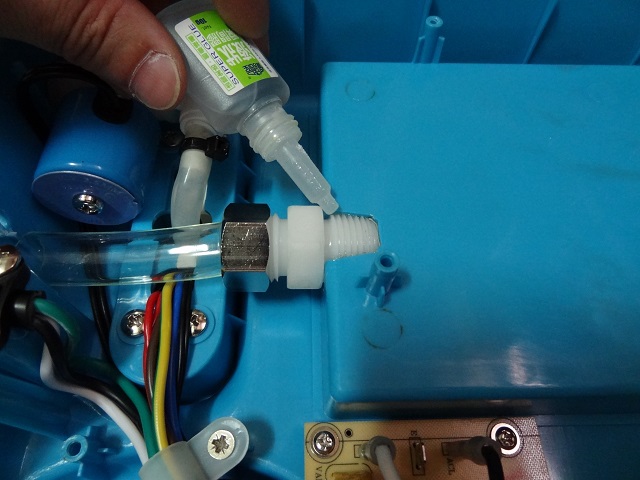

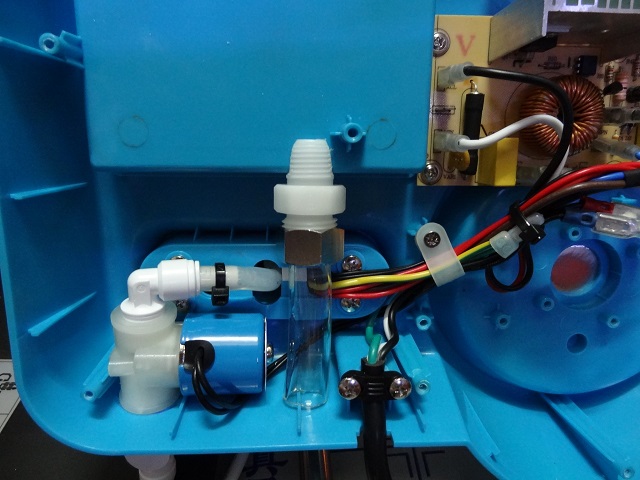

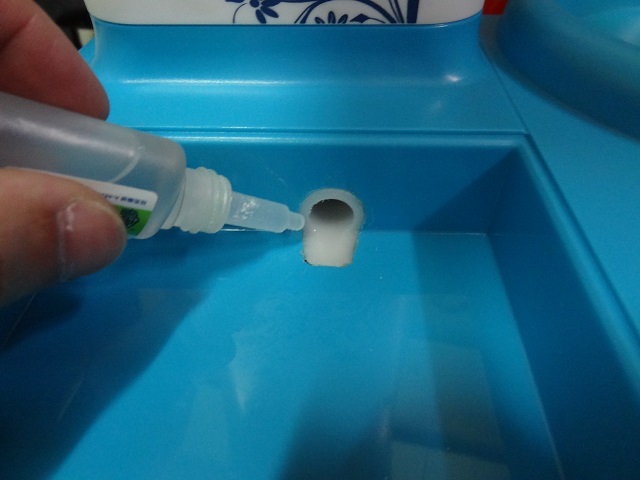

先利用快乾膠將4分接頭與排水洞暫時固定
正面也上膠一下

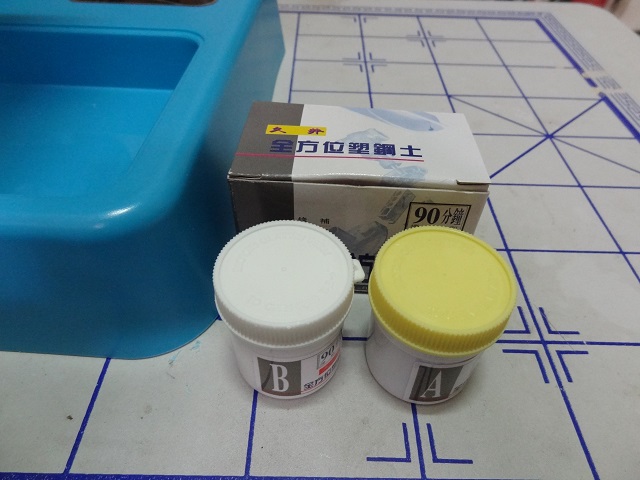

接下來要用塑鋼土永久固定排水接頭了

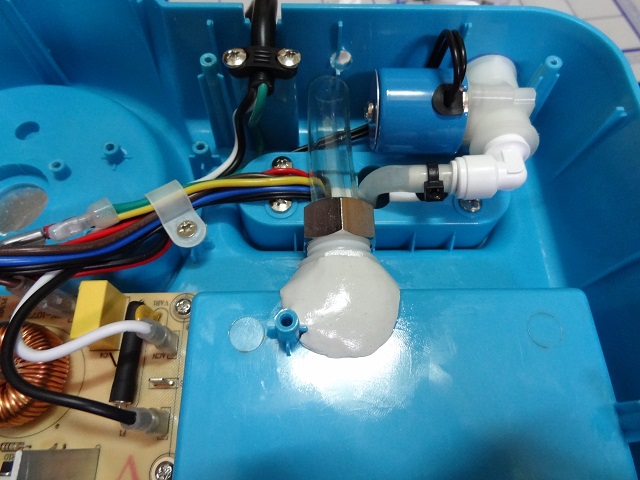

開始固定了

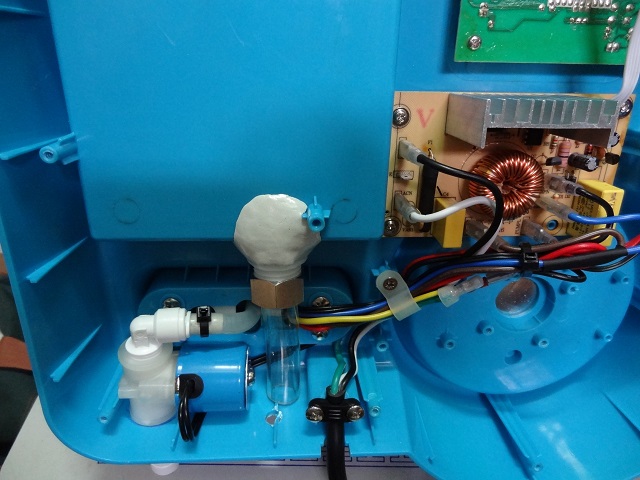

固定完成(等它乾)
飲水機外殼也要鑽一個走排水管的洞

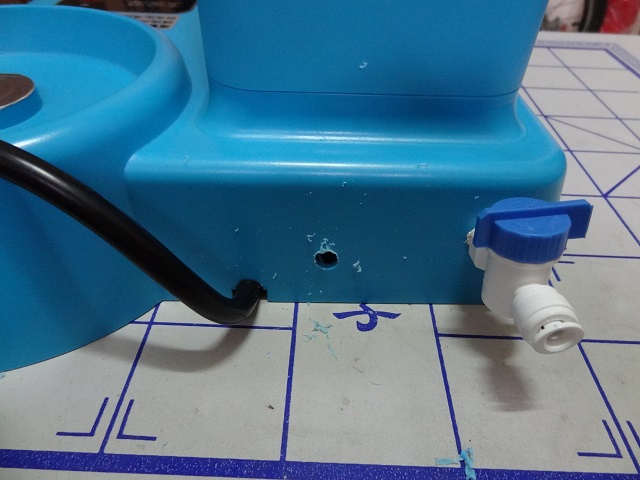

飲水機外殼排水管洞
打磨修飾一下

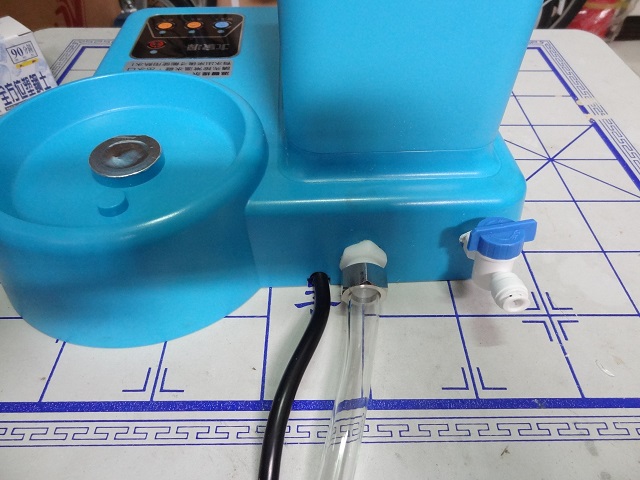

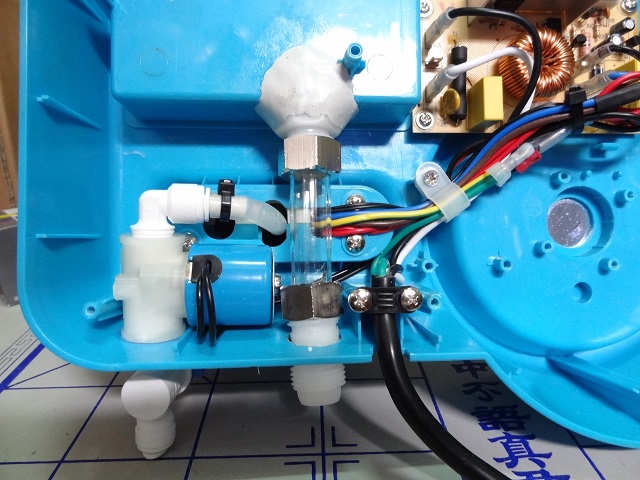

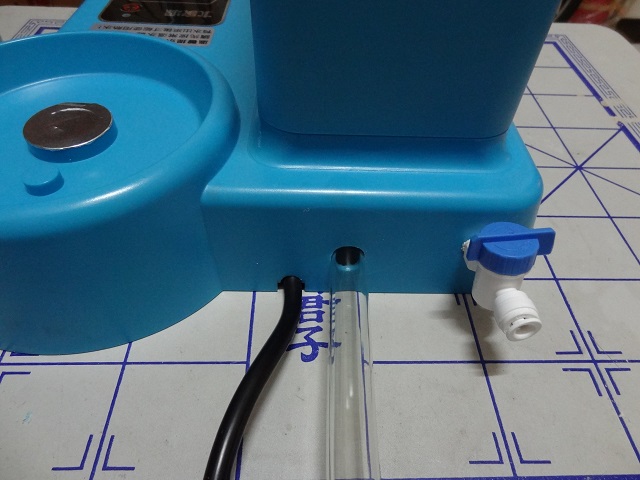

將排水管直接穿過飲水機外殼鎖上4分接頭(外殼穿排水管的情況)

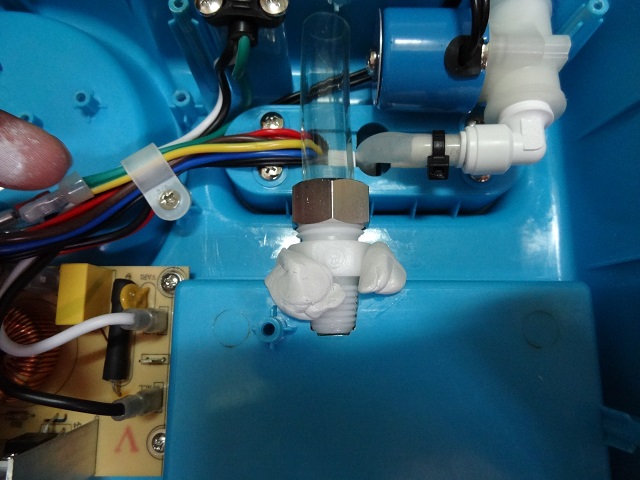

將排水管直接穿過飲水機外殼鎖上4分接頭(內部接上排水管的情況)
另一種方便維護的排水接法
外殼接排水管的情況
這是測試影片(改機試用快二個月了)
測試没問題後，將防漏飲水管路及排水管路裝入儲櫃中

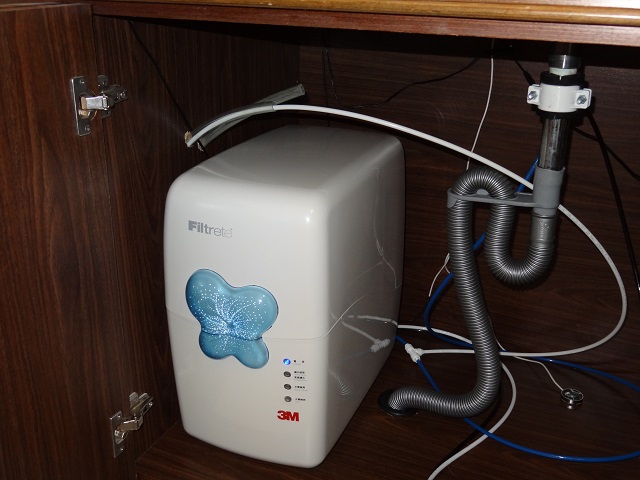

防漏飲水管路及排氣管路從逆滲透機櫃中穿至隔壁儲櫃中
防漏飲水管路及排氣管路從頂樓往3樓儲櫃穿入

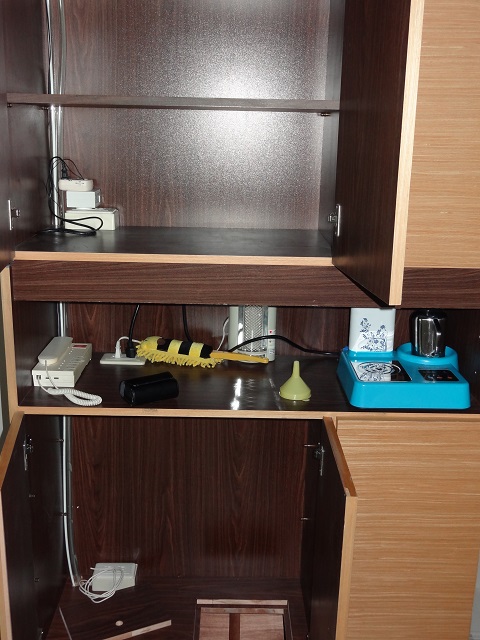

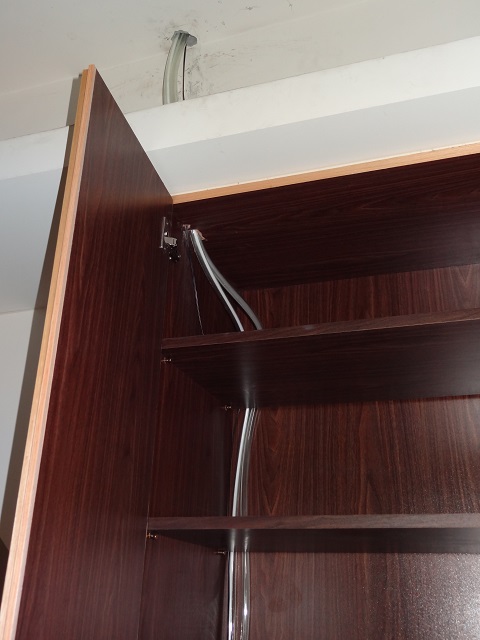

防漏飲水管路及排氣管路貫穿整個3樓儲櫃(其餘樓層比照辦理)
這是儲櫃中的防水盒(共有3處防水盒)

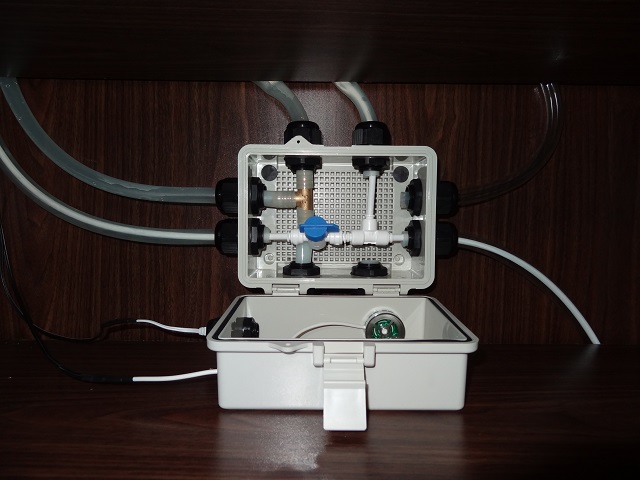

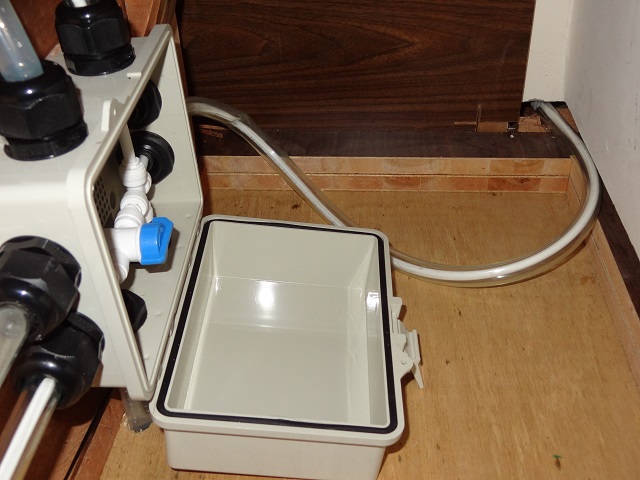

這是飲水管路、排水管路及漏水斷路器在防水盒中配置情況

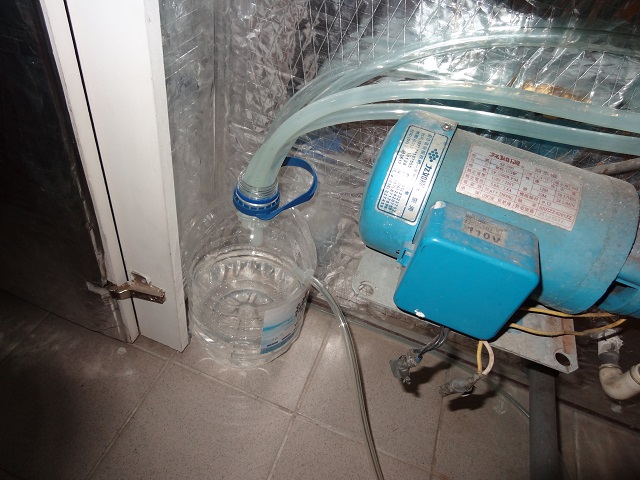

這是地下室排水管路接至水筒的情況(這水可用來擦車或加散熱水箱)
現在全棟式飲水系統已建置完成，謝謝各位收看。
