[請益]電熱水器線路圖疑問

yeahw

yeahw
個人積分：6分
文章編號：58960471

6分

樓主

2016-01-19 23:43

中古屋裝潢的時候,
因為天然氣管路漏氣,選擇安裝儲熱式電熱水器.
請水電師傅幫忙拉220V的線,
後來我查線之後發現
[請益]電熱水器線路圖疑問

5.5mm的線路中,有分接兩個插座,剛好都在廚房;烤箱+飲水機使用中
想要在這個線路開端,
增加[漏電斷路器]不知是否可行?
另外,線路這樣接會有問題嗎?

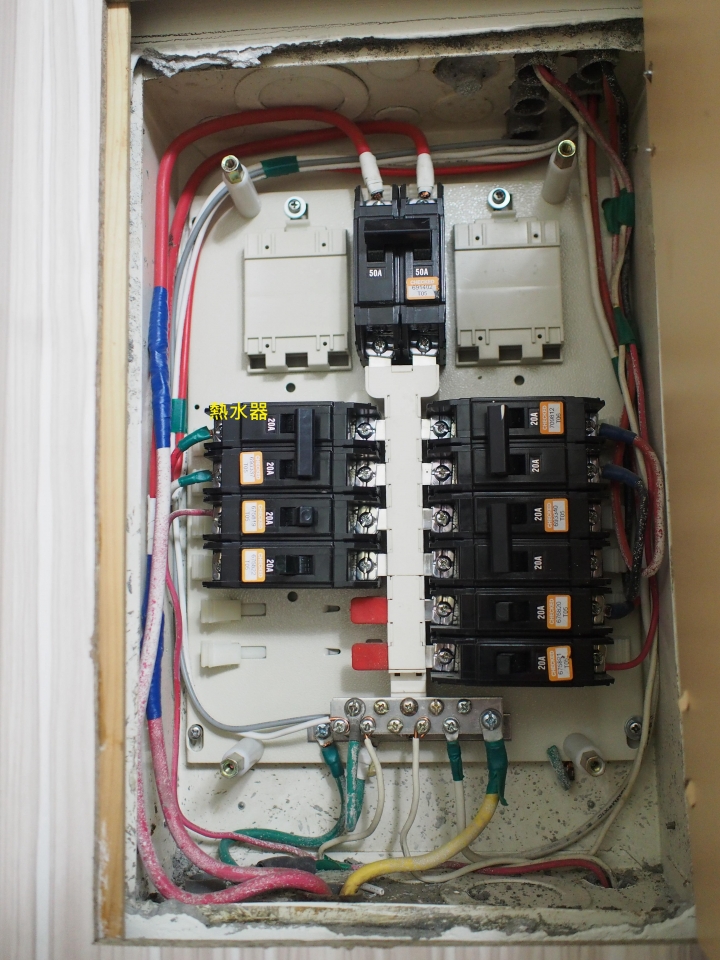

變電箱照片
[請益]電熱水器線路圖疑問

2016-01-19 23:43 發佈

文章關鍵字請益電熱水器線路圖疑問

G-三米-P

G-三米-P
個人積分：2分
文章編號：58960622

2分

2樓

2016-01-19 23:59

你既然要放在那位子何不把原本的開關直接換2P的漏電斷路器⋯⋯

siltech

siltech
個人積分：15分
文章編號：58960835

15分

3樓

2016-01-20 0:25

基本上電熱水器內部有漏電斷路器
這是規定
4KW用3.5的電線
是可以用，但是要那麼省嗎？
怎麼不用5.5的？

另外
您的照片看不出有漏電斷路器
如果要將NFB改成漏電斷路器
使用110V的電器應該會跳

台南阿翰

台南阿翰
個人積分：153分
文章編號：58963315

153分

4樓

2016-01-20 10:21

yeahw wrote:
中古屋裝潢的時候,...(恕刪)

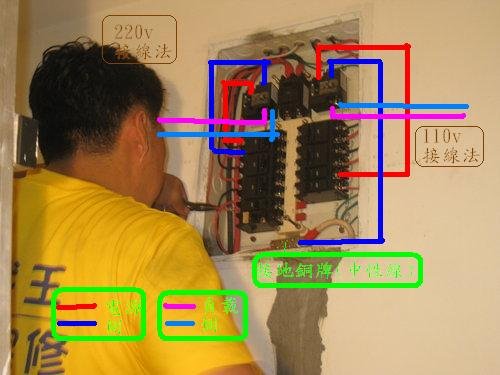

圖片截取自海賊王專業宅修

如三樓所述，請將3.5mm換成5.5mm，這樣較合乎安全電流範圍

阿印內

阿印內
個人積分：23分
文章編號：58964021

23分

5樓

2016-01-20 11:14

yeahw wrote:
中古屋裝潢的時候,因...(恕刪)

NFB容量20A太小請改30A
我這星期自己裝一台，線是8平方的~~
機子附贈的線是5.5平方105度C的軟線~~
漏電斷路器不用加~~除熱型桶子就有了~~
沒記錯的話儲熱型20加侖是18A
拿勾表量一下，如果熱水器正在加熱的話應該過載

Kudostome

Kudostome
個人積分：949分
文章編號：58965789

949分

6樓

2016-01-20 13:38

如上面所貼之圖片所示，其他注意事項，請見下列連結:
(如建物未超過20年，可請建商/水電回來改善，因為違背了電工法規!)

重要連結:電器火災/漏電致死事故，如為偷工所造成，可對偷工水電提告!

請問一下這樣有無接地線?<---這篇的配電盤，幾乎都不合格! 請務必所有頁面皆看完

重要連結:電器火災/漏電致死事故，如為偷工所造成，可對偷工水電提告!

案例連結: 家裡的配電箱好像傳出燒焦味，一看是後陽台開關的電線燒焦，平常有用烘衣機

請檢查接地是否正確，請參考此篇:接地觀念

請檢查有無共用迴路，被偷工接地線，請參考這篇: 三孔插座

yeahw

yeahw
個人積分：6分
文章編號：58970693

6分

樓主

2016-01-20 21:44

G-三米-P wrote:
你既然要放在那位子 ...(恕刪)

好主意,可是我擔心迴路110V+220V,裝了恐怕無法使用...

siltech wrote:
基本上電熱水器內部有...(恕刪)

感謝建議,馬上來買5.5mm的線.

台南阿翰 wrote:
圖片截取自海賊王專業...(恕刪)

你的圖片就是我想裝的感覺,
變電箱上方左右都有安裝ELB.
可惜目前的線路好像不能裝.

3.5mm換成5.5mm 一定要來處理了,
這段是外露,自己DIY應該沒問題.

阿印內 wrote:
NFB容量20A太小...(恕刪)

不過我20A前5.5mm線都在牆壁內,而且還分接兩個110V插座.
換30A會不會有危險?

Kudostome wrote:
如上面所貼之圖片所示...(恕刪)

吸取K大的建議,
1.單單就目前廚房+熱水器的線路來說
改成下圖應該是正確的吧?

目前困擾的是,要在壅擠的管路中,再多拉一條火線,有點難度...

2.中性線跟地線是否有電,用三用電表可以量測嗎? 手邊只有這個工具...

3.地線都被偷掉了...暈~ orz

,交屋都一年了,水電師傅還是長輩的朋友,
如果要再多拉一條地線會很麻煩嗎?用拉線器DIY?

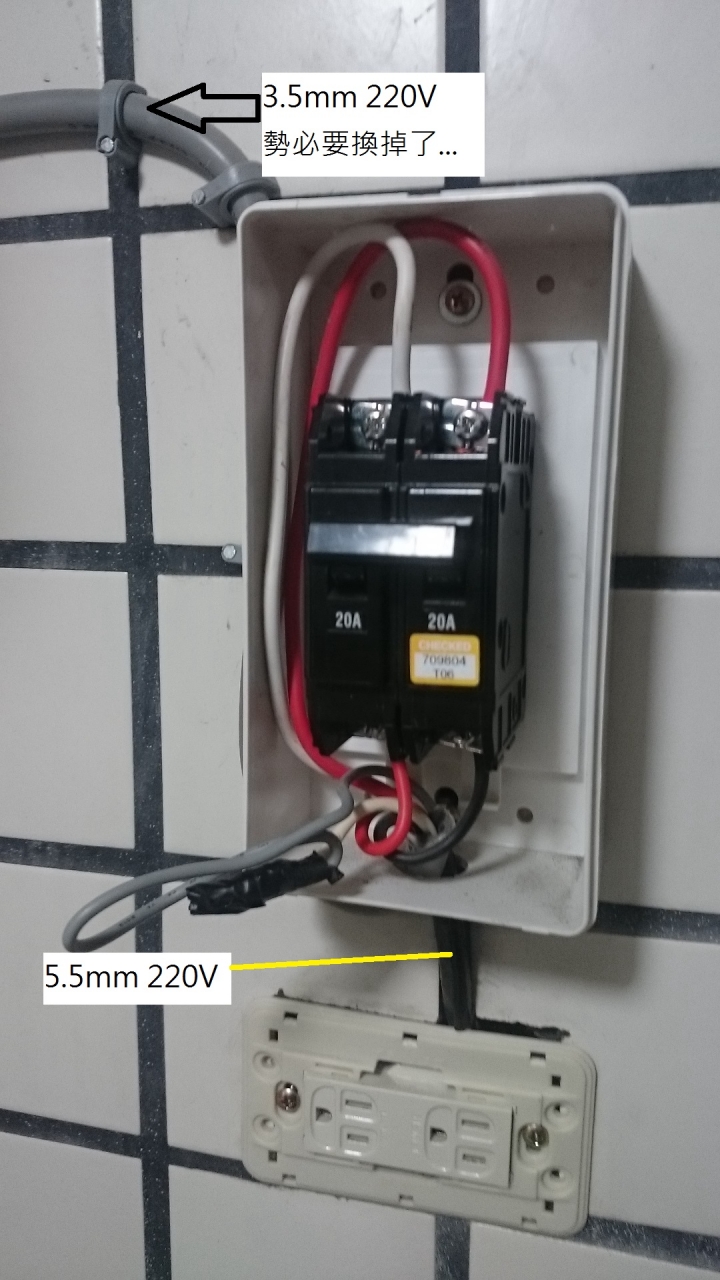

熱水器前NFB照片

這個NFB可以換成30A嗎?

siltech

siltech
個人積分：15分
文章編號：58971888

15分

8樓

2016-01-20 23:40

換30A只是比較不會跳脫
也比較不臨近4KW的18A而已
基本上你的源頭是20A的
用4KW的熱水器加考箱或其他電器
源頭的NFB20A基本上都會跳
不會馬上跳
但約5分鐘內就跳了

另外
以規範來說
220V的插座是要三條線沒錯
它允許我們家用那條地線充當接地線
有可能當初考慮到這迴路還有110V的負載
拉地線出來
漏電時有可能燒毀110V的負載
所以故意沒有拉
請確認

阿印內

阿印內
個人積分：23分
文章編號：58973312

23分

9樓

2016-01-21 8:13

yeahw wrote:
中古屋裝潢的時候,
...(恕刪)

裝20A的NFB不是不行，而是一段時間後NFB比較容易跳脫
NFB裡面的銅片久了會老化，有可能不到20A就會跳脫。

MING510

MING510
個人積分：418分
文章編號：58983033

418分

10樓

2016-01-21 23:59

30A的NFB裝在20A後面沒有意義....
熱水器將近20A...
應該將原來的NFB.20A換成30A......
