大家好：
想請問一個問題，家中之前蓋房屋，確定在地基有打銅棒，但是
配電箱內，太多線材，有看到幾條綠線，但是卻無法得知接往何處
當初的水電師傅也沒註明，隔了4.5年，也忘記當初他怎麼配線的了
，想請問，用三用電表，有辦法量出哪一條是當初打銅棒的地線嗎?
例如火+水-110V，火+地-1XXV??，水+地-???V，數值會有差別嗎?
還是有其他辦法得知呢??
我還以為量出來110V 有甚麼問題哩
孔確實插錯了
樓主是想找地線嗎? 當初水電幫你做的那條嗎
把總開關箱打開 拍一張上來 線要拍的清楚
指給你比較快

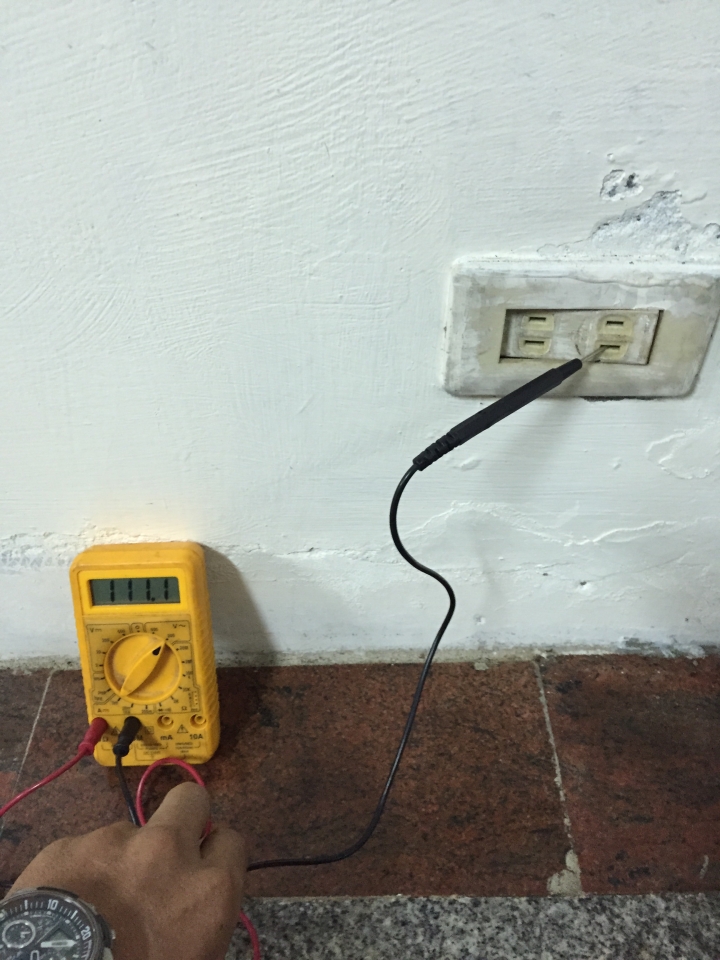

另外樓主所拍的照片
插座那邊沒有地線 你是雙孔的 只有火線跟N向(水線)
用三用電表 想要量出哪一組是當初水電幫你打接地棒的那組
我的回答 沒辦法
因為你的水線 也就是 法規所說的 (被接地導線) N向
單3系統 A(火) B(火) N(水)
所以量出來電壓 接地打得好 數值會很接近
總之無法判斷 也不是靠量電壓出來
然後數值沒有正負 不是直流
簡單的說 想要判斷N或G
基本上 我會用看的 比較快
若要硬要分辨 加個重負載 就見分明
然後建議樓主 不要試著自己移除火線
在甚麼量歐姆檔之類的
是依照適用處所而判定
可自行尋找電工法規第一章第八節第25條表25
然後施作接地棒 還要量電阻 主要用意是看這隻接地棒打得好不好
目前量測方法為 接地電阻計 E P C 1個主接點 2個輔助接點 去得出來的
換句話說 打接地棒 使用以上測量法 都是一次3支以上
一般興建大樓都是如此
三用電表量法 可尋找妥當的部落格有寫到
但是它的原理也是如此 必須要有2輔助接點 才能量測出來
依照樓主所做的三用電表 依他的現場 是不可能的 叫他在從地上在打2支上來嗎?
就算拉上來 也只得接地電阻是多少....
他坦若想要知道接地電阻為多少 只能使用鉤式接地電阻計
========================================================
但N向與地線要分辨 怎能用三用電表量歐姆去做分辨呢?
難道說量出來低於10歐姆就是地線嗎?
步悠鳴 wrote:
電箱附近有插座嗎?
應該是這樣：火+水 110V，火+地 110V，水+地 0V
水&地一般不會帶電。
不知以下方法是否可行?
三用電表的歐姆檔會使用到內部的電池，所以不要使用歐姆檔去測量火線。
先排除掉電箱&插座帶電的線路(這段意思打得不清楚，補充一下：是說找出電箱&插座帶電的線路，並非將電線移除)，剩下不帶電的使用歐姆檔測量是否有導通。
還請求高人指點。...(恕刪)
整棟樓看下來，只有上面這位 "步悠鳴" 接近正確!
用三用電表量:
火線(L)& 水線(N)之間為 110V，
火線(L)& 地線(G) 之間為110V，
水線(N) & 地線(G)之間則為 0V
水線(N)為帶電，但是它的電位為趨近於 0V，因為該線會在電表處被接地一次(住家該接地電阻小於100歐姆即可)，所以相對於站在大地上的人體而言，電位為趨近於0V，要判定你家電表處有無總接地，請用三用電表並撥至AC檔，紅棒接觸水線(N)，黑棒用你的手握住即可(此時人體需赤腳)，讀出之電壓值必須落在 零點幾伏特! 這樣就代表你家有正確之總接地了，時間久了，亦可以用此法來判定總接地是否有鏽蝕鬆脫，如有鏽蝕鬆脫此電壓值會升高且會大於 1 伏特，此時就要找水電來維護了!
再來是確認迴路接地是否正確，也就是每個用電迴路之 N-G之間之阻值需小於 1 歐姆!
因為 水線(N)& 地線(G) 要在電表處 或 配電盤內 擇一處共接! 所以每個迴路出口上之 水線(N) & 地線(G)之間電阻值需小於 1 歐姆，且兩者之間沒有壓差存在，所以為 0V! 兩者之間只要不是0V，皆非為正確之接地!
還有，每條接地線最好用勾表檢查，有無電流存在，如有代表接地迴路已形成，請務必排除該接地迴路，接地線才安全!
要用歐姆檔量測每個迴路之 N-G之間之阻值時，最好將總開關關掉，再來量測，且此值需小於1歐姆，該迴路才是正確之接地!
請檢查接地是否正確，請參考此篇:接地觀念
請檢查有無共用迴路，被偷工接地線，請參考這篇: 三孔插座
