請較電線接圖

imfuya3388

imfuya3388
個人積分：7分
文章編號：57276192

7分

樓主

2015-08-31 19:16

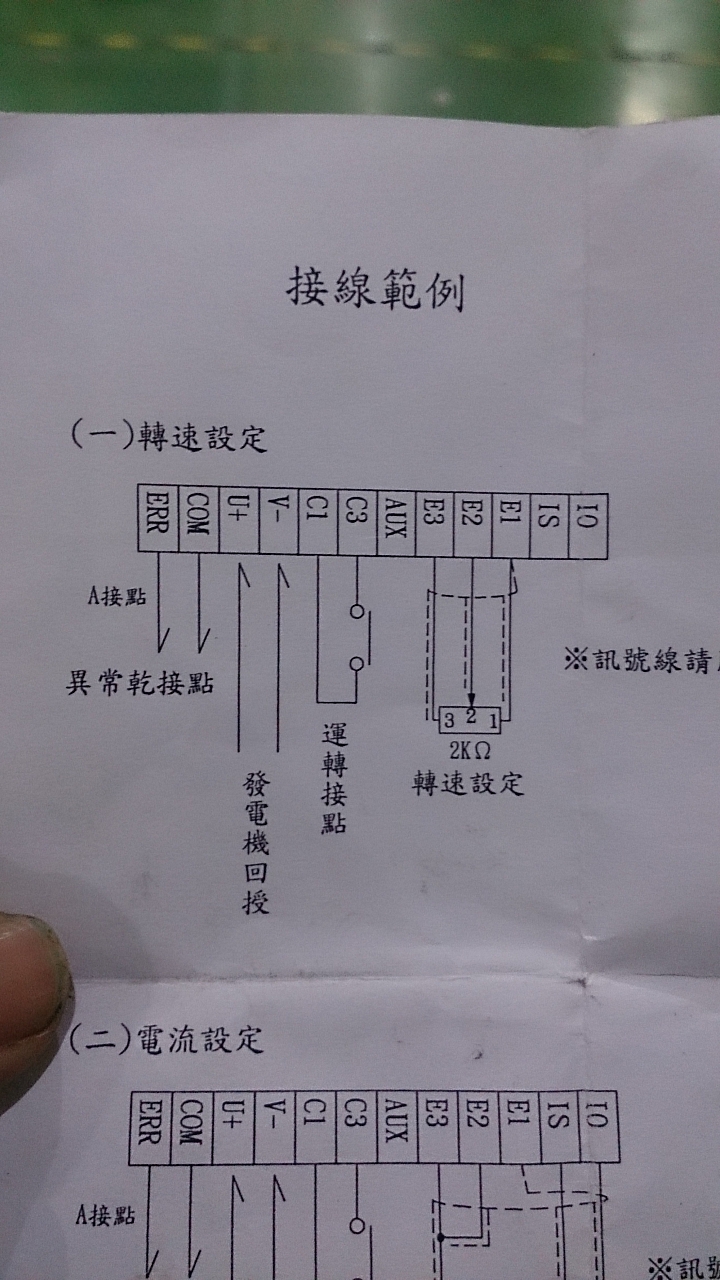

請問接線範例的轉速設定E1E2E3那裡有虛線，那是甚麼意思，另請較怎麼接？感恩！
另一張的電流設定是要怎麼接虛線又是甚麼意思怎麼接？
請較電線接圖

18c07c7c9fa5debffc347376fbaf0a4b.jpg" />
請較電線接圖

2015-08-31 19:16 發佈

文章關鍵字電線接圖

DKNY0820

DKNY0820
個人積分：1分
文章編號：57276508

1分

2樓

2015-08-31 19:47

怎不花錢請人接吧...

imfuya3388 wrote:
請問接線範例的轉速...(恕刪)

v28671

v28671
個人積分：0分
文章編號：57276746

0分

3樓

2015-08-31 20:09

虛線代表要用有隔離的電線、E1=0V/E2輸入電壓=/E3=輸出電壓、要接電位器=可變電阻

Y.S.M.

Y.S.M.
個人積分：27分
文章編號：57276764

27分

4樓

2015-08-31 20:10

虛線的部份應該是要求

使用有隔離網的訊號線

隔離網接到圖面上的端子位置

眼睛紅

眼睛紅
個人積分：0分
文章編號：57276913

0分

5樓

2015-08-31 20:25

虛線為信號線之外層隔離線,E1=0V,E2=輸出源,E3=輸入源.

imfuya3388

imfuya3388
個人積分：7分
文章編號：57277563

7分

樓主

2015-08-31 21:20

眼睛紅 wrote:
虛線為信號線之外層隔...(恕刪)

在請教一下，電流設定的IO跟 IS那是代表甚麼意思？該怎麼接？

5gg88

5gg88
個人積分：6分
文章編號：57287582

6分

7樓

2015-09-01 15:30

整張圖你幾乎都看不懂，還想自己接?
術業有專攻，該給人賺的還是要給人賺。不要到時得不償失。

眼睛紅

眼睛紅
個人積分：0分
文章編號：57318076

0分

8樓

2015-09-03 20:44

之前是電壓控制,IO-IS=電流控制,取決控制信號是電壓(0~10V)還是電流(4~20mA).

hpa

hpa
個人積分：10分
文章編號：57319496

10分

9樓

2015-09-03 22:47

各位大哥火氣別這麼大，就讓樓主自行DIY吧
反正，炸掉也是樓主的損失

一方面也是讓設備商、其他師傅賺錢咩~~
