請問一下這樣有無接地線?

bobi871

bobi871
個人積分：11分
文章編號：57060151

11分

樓主

2015-08-15 17:46

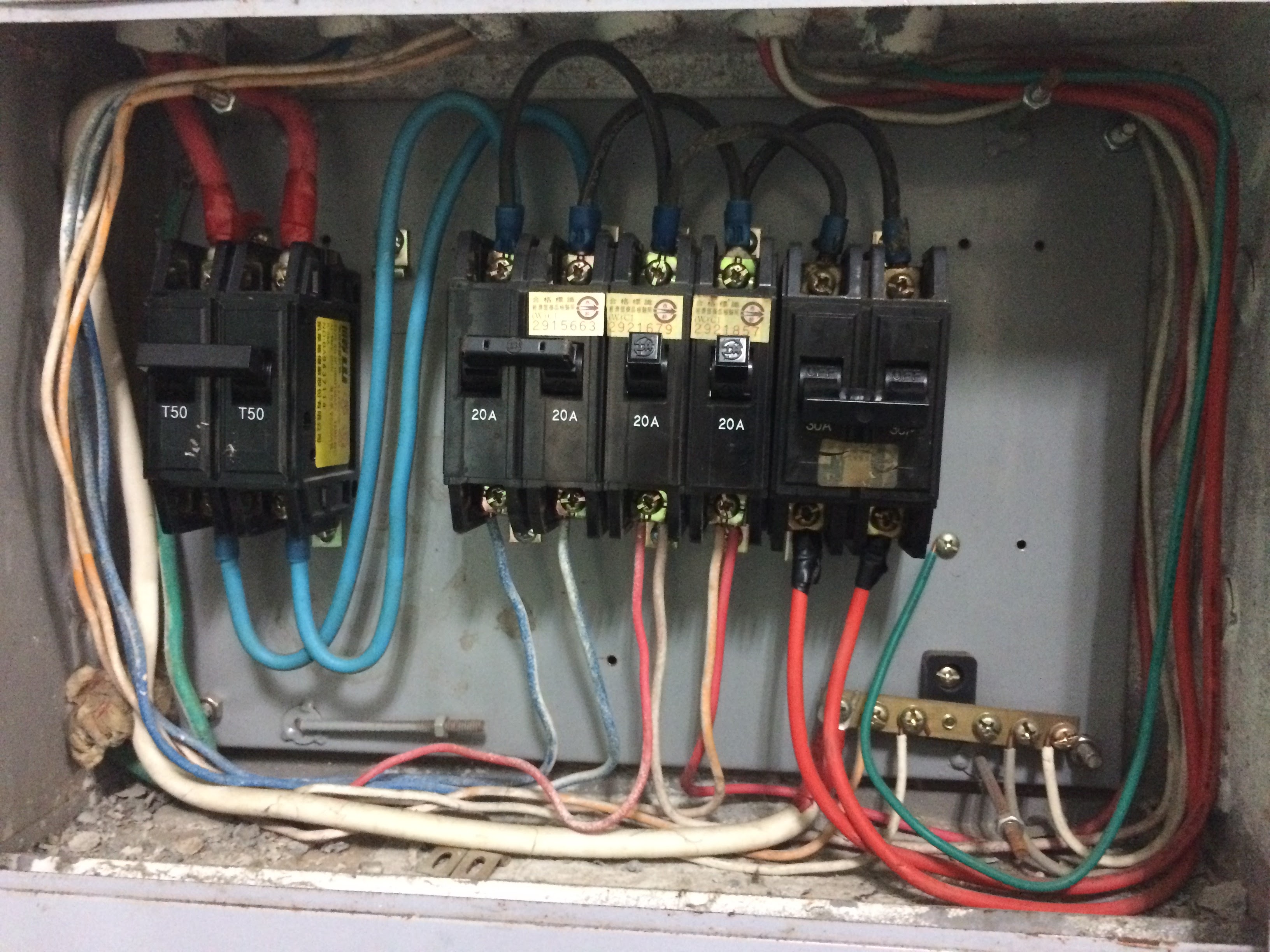

可以麻煩幫我看一下總開關這樣有沒有接地線,謝謝大家!

2015-08-15 17:46 發佈

文章關鍵字接地線

Kudostome

Kudostome
個人積分：949分
文章編號：57060252

949分

2樓

2015-08-15 17:58

bobi871 wrote:
可以麻煩幫我看一下...(恕刪)

沒有正確接地!

台灣水電工之執照，可以說無用武之地了，有執照的還有這種施工方式，真丟臉，教育真失敗! 這些有執照的大都不是學電出身的(國中畢業就可以考了)，一大堆都在偷工，因為沒有把關機制!

請檢查接地是否正確，請參考此篇:接地觀念

請檢查有無共用迴路，被偷工接地線，請參考這篇: 三孔插座

takigikou

takigikou
個人積分：66分
文章編號：57061433

66分

3樓

2015-08-15 20:32

這電箱有個問題

就是總開關下方兩條藍色電源線和分路開關上方黑色的電源線(目測是5.5平方?)線徑都不足

藍色線應換成14平方

這種接法越接近總開關的線因承受後面分路的電流應該要越大,越後面依序減少但須視分路容量選用

此電箱在不更動NFB位置及容量的情況下

應選用14平方及8平方的線才對

bobi871

bobi871
個人積分：11分
文章編號：57061864

11分

樓主

2015-08-15 21:23

Kudostome wrote:
bobi871 wr...(恕刪)

請問意思是沒有拉接地線，還是有接地線只是沒接好。謝謝。

bobi871

bobi871
個人積分：11分
文章編號：57061939

11分

樓主

2015-08-15 21:29

takigikou wrote:
這電箱有個問題就是總...(恕刪)

嗯～可能是以前接水電的偷工減料，因為是買中古屋所以不清楚以前怎用的。請問如果沒換會很危險嗎？

oiio

oiio
個人積分：2355分
文章編號：57062235

2355分

6樓

2015-08-15 21:58

中間那2顆1P20A使用1.6的電線問題比較大

bobi871

bobi871
個人積分：11分
文章編號：57062340

11分

樓主

2015-08-15 22:12

oiio wrote:
中間那2顆1P20A...(恕刪)

那二顆好像是電燈跟插座的開關。

Kudostome

Kudostome
個人積分：949分
文章編號：57062464

949分

8樓

2015-08-15 22:26

bobi871 wrote:
可以麻煩幫我看一下...(恕刪)

請見下圖:(你家配電盤嚴重被偷工了，含總開關一共才 8P。完全不及格的配電盤，共用迴路之情形嚴重，很容易過載起火燃燒!)

參考此圖:(農地用電，迴路數較少，正規作法是要更換該30A ELCB為 50A 的 & 總開關後之線徑(14mm^2)

其它請自行看我所寫之兩篇。

bobi871

bobi871
個人積分：11分
文章編號：57062595

11分

樓主

2015-08-15 22:40

Kudostome wrote:
bobi871 wr...(恕刪)

謝謝你喔！這麼熱心的幫忙還畫這麼清楚的解釋圖。

maple3135

maple3135
個人積分：155分
文章編號：57064555

155分

10樓

2015-08-16 3:11

八樓的圖接法有問題
Elb 二次出去接一顆2p和1p
的nfb
這兩顆若有負載保證elb跳脫
