一開關兩插座配線插法

jackgood

jackgood
個人積分：3分
文章編號：56685960

3分

樓主

2015-07-18 22:48

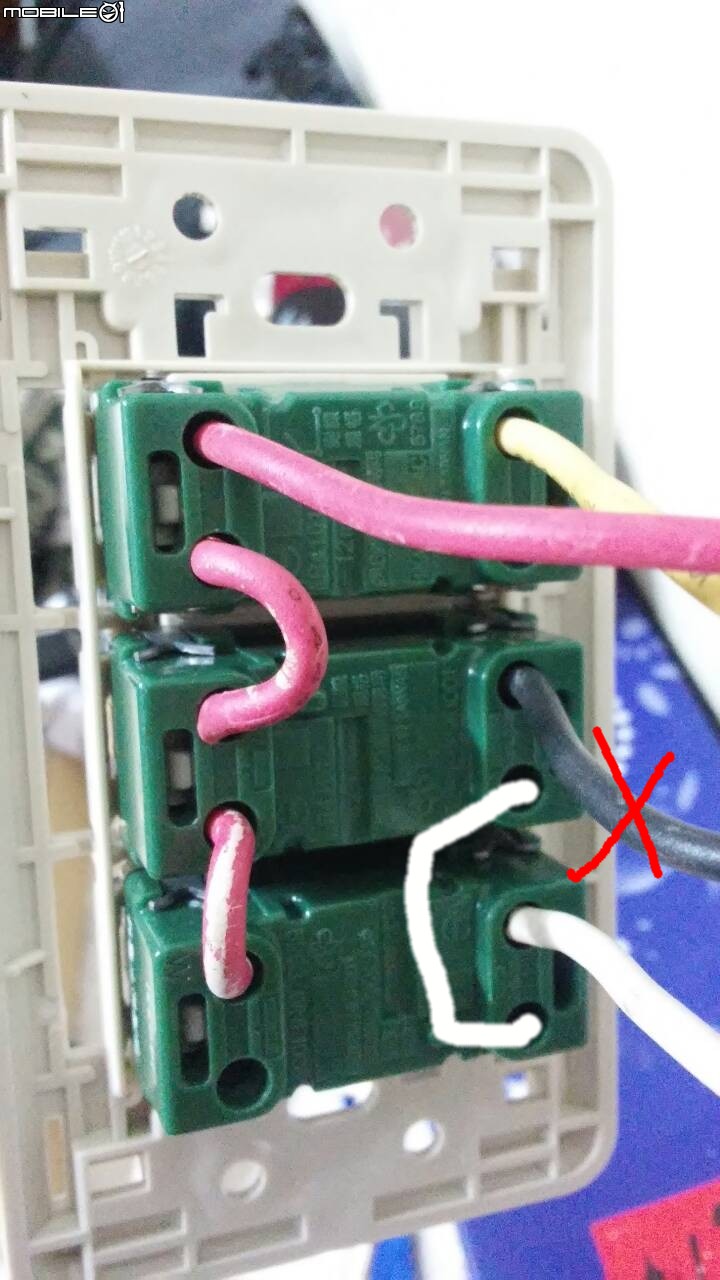

使用這種插法中間的插座沒有電，要怎麼改才會都有電，還有如果要多加線，線哪邊有賣？謝謝。
一開關兩插座配線插法

2015-07-18 22:48 發佈

文章關鍵字插座線插法

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：56686315

2514分

2樓

2015-07-18 23:15

jackgood wrote:
使用這種插法中間的...(恕刪)

如果確定最旁邊那個插座正常，那就拔掉黑線，以短線將中間插座與旁邊插座白線相接，拔掉的黑線要絕緣包好。

cougar2015

cougar2015
個人積分：32457分
文章編號：56691216

32457分

3樓

2015-07-19 13:46

jackgood wrote:
如圖，本來是兩個開...(恕刪)

你連線跟插座對照圖都沒貼
第一張紅黑線是不是接插座
是
由這接第二插座

黃線應是通燈具＿

創造者夜行

創造者夜行
個人積分：73分
文章編號：56692479

73分

4樓

2015-07-19 16:06

你是黃線還是黑線的開關沒作用?
沒作用的那個開關現在已經沒有要使用了嗎?
紅線是火線.黑跟黃都是控制線.裡面包起來的白線照推論應該是地線

如要改成一開關兩插座..
開關部分火線不變.控制線就看你要留黑或黃插在對頭
再把火線趴兩段到隔壁兩個插座0號端...
把白線插在紅線對頭再趴一段到隔壁插座...

以上不負責任講解....如果害怕~請找專業水電... 謝謝指教
