沒有想要賣電給台電(申請太麻煩~)~目前的規劃~只供應自己房間的電器設備使用
主要以電腦設備為主~~
也上網查了很多相關資訊~~也來記錄一下自己的建置過程!!
材料~過程就不細說了~先PO上完工圖(未完待續.......)

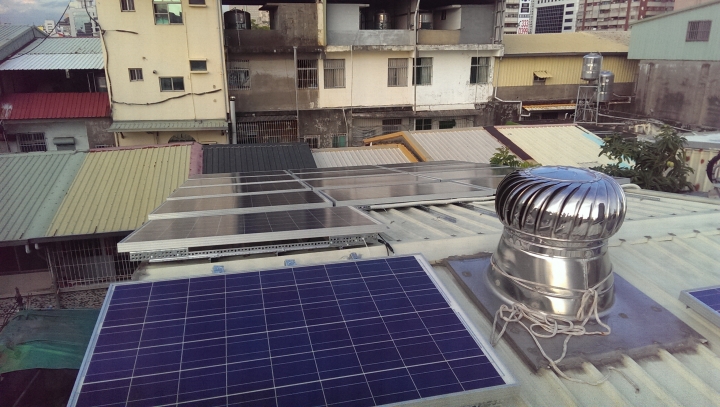

太陽能板安裝固定~及串聯線路~牽線到鐵皮屋內
配電系統架構~利用免螺絲角鋼架來放置主機~配電箱~電瓶
目前進度~
2015/4/28
太陽能板線路~連接上無熔絲開關(DC用20A)~電瓶線路~接上無熔絲開關(DC用30A)
明天準備接上主機~來開機測試~及先充電到電瓶~~備用
照明設備的線路~也快架設好了~可以先供應給電燈來測試使用!!
-------------------------------------------------------------------------
其他線路還在架設中~~因為自己上班是輪班制~~只能利用休假日來施工~所以進度緩慢~~
排版有點亂~~請多多包涵!!
文後感想~~
有在論壇上看到網友的分享資訊(不過資訊都滿久的)~~大多都是買逆變器來安裝使用~~
不過自己覺得~逆變器的使用方式不符合我的需求~才想說買大一點的主機(智慧型~整合系統)來使用看看!!
自己對這個一竅不通~~也不懂電路~完全靠著一股熱誠~跟冒險~研究精神~來驅使著我!!
材料~零件~工具~施作工法~電路配置~都自己上網研究~摸索來的!!
-------------------------------------------------------------------------
其實~自己的想法(觀念)是~我買太陽能~就好比你們買車(用車來比喻比較恰當)~車~能帶你遊山玩水~四處趴趴造(滿足你精神~物質的需求)~也要保養~花油錢來讓車子跑~而太陽能~也是~要保養(偶而上去擦拭一下清潔板子~或是以後加裝灑水系統~或是給老天爺下雨來清洗)~也能用個10~20年~不過差別在~我不用花油錢~就有用不完的電~來供應我的電腦電器設備~~自己比較宅~覺得出去玩很累~~這是我覺得能投資下去的產品~(雖然也是貴鬆鬆)~表達得不好~請多多包涵!!
-------------------------------------------------------------------------
4/29~更新圖片
自己接的開關~控制全部燈具(T5 LED燈管~可全電壓使用~目前使用220V)~開關是特殊的2切開關(關閉時~兩條火線同時斷開)
T5 LED燈管~一體成型~可以直接接110V~220V插座使用~不用安裝電子啟動器!!
4/29~今天~牽了一整天的線~~超累~~要把5.5mm電纜+上接地線~先穿過PF保護管~全長19公尺~~超難穿的~~好險有朋友借我的穿線工具~不然根本穿不過去(穿線最好結伴同行~~不然會累死自己~除非你要很有毅力)
準備接上線路來測試系統
確認各個斷路開關線路是否接對!!
開啟開關~主機螢幕通電了~正常顯示數據!!
4/29~晚上7點~~繼續挑燈夜戰~~
這次要開機接上電燈來測試!!
主機~各斷路開關!!
緊張的時刻來臨~線路都接好後~準備通電~開關全開~通電~一瞬間~喜悅湧上心頭~電燈亮了(超亮)~~超有成就感的一瞬間~~
頂樓的電燈~預計裝設3盞~T5 LED燈管串聯~~
陽台的T5燈管~跟一般電燈~的對比
--------------------------------------------------------------------------------------
5/2~更新
房間總開關~從太陽能系統~牽線到房間內供應220V插座迴路使用!!
自己做的~醫療級插座給電腦及螢幕專用(220V)
全部做了4個~供應左右兩邊使用!!
主機本體全貌~~
面板顯示資訊~圖解說明~簡單易懂!!
主機背面~太陽能板總開關~及電瓶總開關!!
--------------------------------------------------------------------------------------------
目前已經在供電給2台電腦主機及2台螢幕使用~~後面再看看電瓶的電量使用情況~~
--------------------------------------------------------------------------------------------
更新~2015/05/05
今天跑去~高雄~長明街(電子材料街)~尋找我要的線材~為了連接電腦作即時監控~主機內附的線太短了~~只好想辦法延長~
本來是想要做一條的~~可是問了~都說沒辦法做~~後來去了某間電子材料行~看到一條延長線DB9公轉母~就在猶豫要不要買來試試看!!
後來還是決定~花個幾百塊~買來試試看了~~這條線~最長只有10米~本來擔心會不夠長的~~還好~~夠長!!
外接轉接卡~接上主機內建的COM1針槽~再延長到太陽能系統~跟原廠線連接~~就可以了~~
中文介面軟體
這是3分鐘的錄影檔~~可以隨時監控~電池使用狀況~太陽能板電壓~電瓶電壓~市電(台電)電壓~各數據的即時狀況!!
------------------------------------------------------------------------------------------
更新2018/04/03
鋰鐵電池系統
鋰鐵電池BMS保護板藍芽連接手機監控APP
----------------------------------分隔線-------------------------
2020/09/02~~已經五年了~~上來更新一下~分享使用台電APP的歷史資料~今年也安裝了熱泵熱水系統~耗電量應該會再降低!!
