小弟正在改裝家裡透天的第四樓.把它改成3間套房型式的一間主臥房跟兩間客房.所以三間房間的配置基本一樣.就是每間都有儲熱式電熱水器4KW一台.冷氣一台.還有電燈與插座各自分開.單獨成一迴路.
現在水電要改主電源線路.水電要將主電源線路配置改成如圖A.但我覺得他要將主電源分歧的部分用長銅套管壓接(紅色圈圈處)不妥.
1.主電源分歧處採用壓接方式.符合電工法規嗎.
2.採用壓接方式.如果壓接不實.不是會造成壓接點發燙甚至於燒熔嗎.這樣不就很危險.

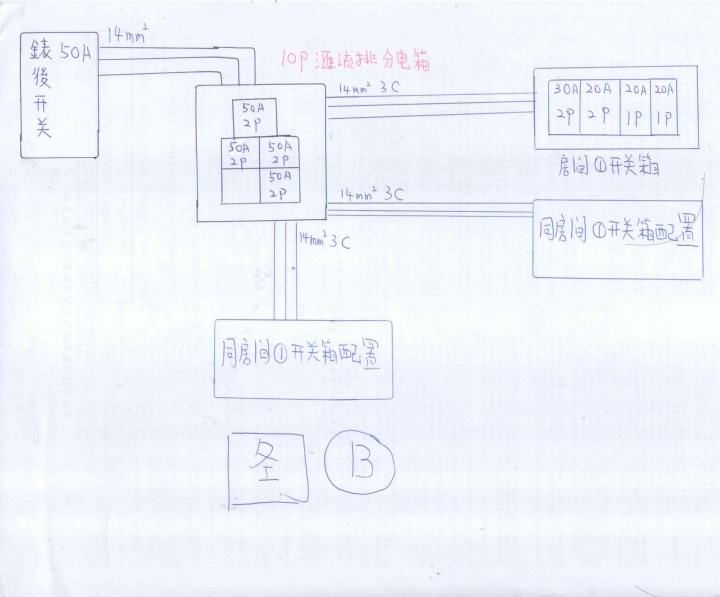

3.圖B是朋友建議的方式.但我不知道他建議的這樣.無熔絲保險開關這樣配置是否正確.如不正確.麻煩各位達人指正.
4.如果兩張圖都是不正確.是否可以請各位達人.幫我畫張正確的配線圖.好請水電照圖施工.
謝謝各位達人
