請問這種開關插座如何接線??

mutant77777

mutant77777
個人積分：20分
文章編號：49550750

20分

樓主

2014-04-08 22:40

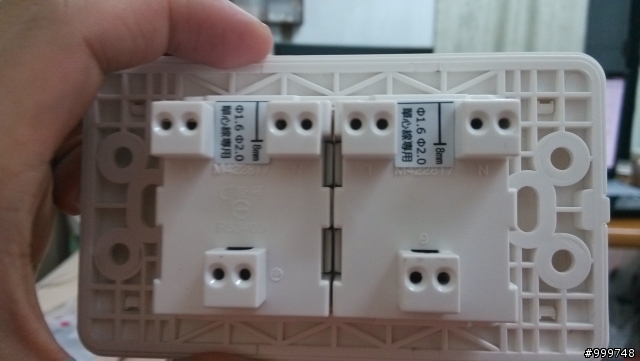

我買了這種開關想要把家裡的插座換掉
但是我家的插座拆下來只有紅色跟白色的2MM電線
但是我新買的這種有一堆孔
請問我要怎麼接才好

2014-04-08 22:40 發佈

文章關鍵字開關插座

vin888

vin888
個人積分：54分
文章編號：49551045

54分

2樓

2014-04-08 22:54

L孔請將紅色線剝皮插入 N孔請將白色線剝皮插入
至於下面的設備接地,府上的接線盒或插座沒有綠色的設備接地線,
所以不用理會他...

starchmay

starchmay
個人積分：39分
文章編號：49551578

39分

3樓

2014-04-08 23:21

今天才換一個這種插座
也是看上它可用開關控制
它不像一般插座直接插電線就會卡住
必需先將側邊螺絲轉鬆
插入後再鎖緊
而且這兩個座必需接線才能串接
不像市售的在內部即已串接好
所以先把L跟N或地線先兩兩接好後
再把原壁內電線各別插入L N或地線才行

附帶一提
電線插入深度較淺
若是從市售的插座換到此種插座上
會露出較多裸線
可能要先修短一點再接

mutant77777

mutant77777
個人積分：20分
文章編號：49551587

20分

樓主

2014-04-08 23:22

請問是一邊插L一邊插N嗎？左右個一種?感激不盡

mutant77777

mutant77777
個人積分：20分
文章編號：49551751

20分

樓主

2014-04-08 23:30

所以這兩個開關是獨立的，我要先額外拿電線插入中間的LN把他們串聯，然後再用插座上的線插在兩邊LN是嗎？？

endingless

endingless
個人積分：1分
文章編號：49551878

1分

6樓

2014-04-08 23:37

這樣要準備電線並聯它看起來兩個插座是各自獨立的

starchmay

starchmay
個人積分：39分
文章編號：49551919

39分

7樓

2014-04-08 23:40

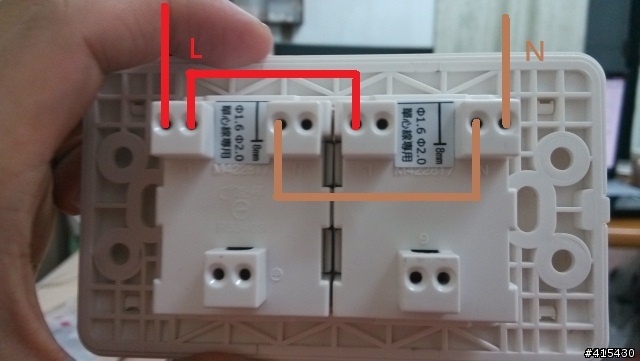

一種做法是壁內電線先一分二
再各別將紅色兩條跟白色兩條插入兩組插座的L跟N內鎖緊
如此這兩個插座才可以用

另一種做法如前面所說
兩個插座要先串接
就是L或N的一孔先跟另一插座的L或N接起來
壁內電線再插入其中一插座的L跟N
這樣才能把電延伸至另一個插座使用

如果此迴路還有再延伸下去的插座
則將延伸點插入另一組插座未接線的的L跟N

由於個人有在自己拉家中電線
所以我會有線可以改
如果樓主只是單純用戶
可能要去買一小段電線來串接

小心為上

由於人在外處，暫時無法附上照片
請見諒

ZoroPT

ZoroPT
個人積分：3分
文章編號：49562719

3分

8樓

2014-04-09 15:20

請教板大~
這種開關何處可以購買到~
煩請不吝分享^^

CNNWBT

CNNWBT
個人積分：60分
文章編號：49563165

60分

9樓

2014-04-09 15:46

mutant77777 wrote:
我買了這種開關想要把...(恕刪)

找專業的幫你

telememo

telememo
個人積分：7分
文章編號：49563292

7分

10樓

2014-04-09 15:54

前兩天逛街時，在特力屋

有看到圖上的插座..
