用開關控制兩個插座各別使用配線問題

DevilBye

DevilBye
個人積分：52分
文章編號：48091296

52分

樓主

2014-01-06 18:34

由於家中飲水機與吹風機一起使用就會跳電
交代過不要一起使用
但還是有人會一起用
又不想讓人插頭拔來拔去
所以想作一個可控制的插座
開關切上時右邊通電而左邊不通電
開關切下時左邊通電而右邊不通電

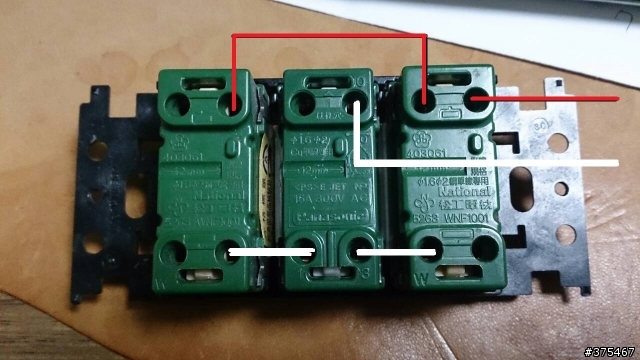

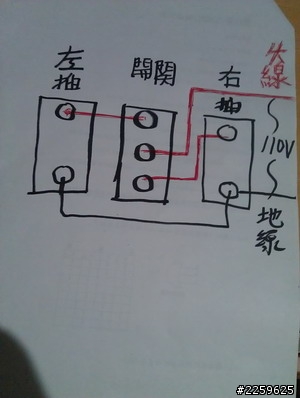

請問下列配線可行嗎?
會不會有危險?

用開關控制兩個插座各別使用配線問題

用開關控制兩個插座各別使用配線問題

用開關控制兩個插座各別使用配線問題

2014-01-06 18:34 發佈

文章關鍵字配線問題插座

Y.S.M.

Y.S.M.
個人積分：27分
文章編號：48091838

27分

2樓

2014-01-06 19:15

開關最好用來控制火線

DevilBye wrote:
由於家中飲水機與吹風...(恕刪)

lily11533
個人積分：396分
文章編號：48092815

396分

3樓

2014-01-06 20:29

1.乾脆改一個插頭最安全(預防講不聽)，加個突波雙插座，要跳也是先跳突波開關

2.會跳的那個NBF，配電箱找出那一條插座線(若找到?)移到1P 20A NBF(確定此線有2.0mm)

3.將熱水器移走!!!至少耗電量要7~800W

110V*15A=1650W
兩個高耗電瓦數相加一定超過1650W(1P 15A)才會跳電!!!

nobodyreason
個人積分：53分
文章編號：48093634

53分

4樓

2014-01-06 21:20

lily11533 wrote:
2.會跳的那個NBF，配電箱找出那一條插座線(若找到?)移到1P 20A NBF(確定此線有2.0mm)

看樓主插座的標示額定電流是15A，如果迴路換成20A的NFB，
不就變成插座燒了可能NFB還不會跳，太危險了。

lily11533
個人積分：396分
文章編號：48096360

396分

5樓

2014-01-06 23:55

nobodyreason wrote:
主插座的標示額定電流是15A

一般家用的插頭都是15A，1.6mm配1P 15A，2.0mm可配到1P 20A

1.6m㎡大概於15A

2.0m㎡大概於20A

MING510

MING510
個人積分：424分
文章編號：48096921

424分

6樓

2014-01-07 0:39

問題在開關的接點方式..要上.中.下..3個接點..開關控制火線....
地線[黑色]連接兩插座下面接點..火線[紅色]經開關中間接點...切換到上接點到左插座....切換到下接點到右插座....
要特別注意開關的接點..[非懂電路知識.請勿[DIY].危險...]

小氣牛
個人積分：4分
文章編號：48097341

4分

7樓

2014-01-07 1:25

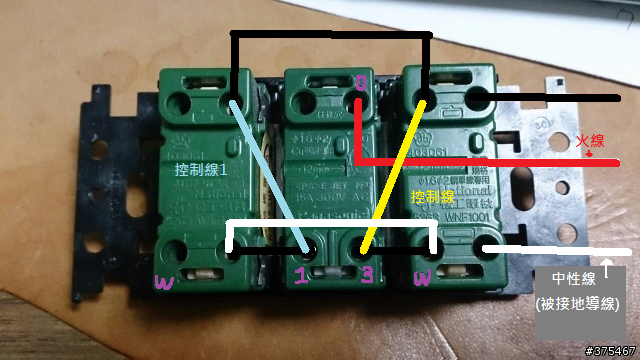

1.首先你的中間開關，一定要是3路開關(雙切開關)，圖上看到有0、1、3標示，所以應該是3路開關(雙切開關)

2.連接方式如下圖，黑色線是取消的部分，不用有電線，要注意紫的字體0、1、3、W 相對位置，所連接的線。

kinglee0308
個人積分：78分
文章編號：48101216

78分

8樓

2014-01-07 10:39

小氣牛 wrote:
1.首先你的中間開關...(恕刪)

圖中的中性線插入位置應該是在下方才對，插座標示W的那一側，不然帶插座孔帶電部份大於不帶電，把三路開關轉180度，火線這樣比較方便配置，如果非要在這位置使用插座，這不失一個方法，不過還是要加強用電觀念，不然除這個插座，也難免其他位置也會有同樣狀況發生。勿活電作業，施作安全第一。

小氣牛
個人積分：4分
文章編號：48116987

4分

9樓

2014-01-08 3:51

kinglee0308 wrote:
圖中的中性線插入位置...(恕刪)

感謝大大提醒，沒注意到W 在下方，我以為如<圖一>顯示在上方。以補上新的接法說明

kinglee0308
個人積分：78分
文章編號：48136906

78分

10樓

2014-01-09 5:40

小氣牛 wrote:
感謝大大提醒，沒注意...(恕刪)

不客氣！大家努力幫01朋友解決問題比較重要，小細節關系大，漏掉時改快修正回來，就好！

對了3路開關轉180度就好了不然這樣線跳來跳去的，眼花，只要一頭干涉就好，3路開關的0轉到W那側，火線跟中性線那一條干涉就好，其他兩條做U短線跨接，這樣比較方便。
