請教電燈開關雙切接法

各位好

小弟今天想把房間裡的電燈開關換新式有帶螢光的

因為爬文時有看到雙切開關可以用於單切的燈具上

就買了一組三聯螢光雙切開關裝上

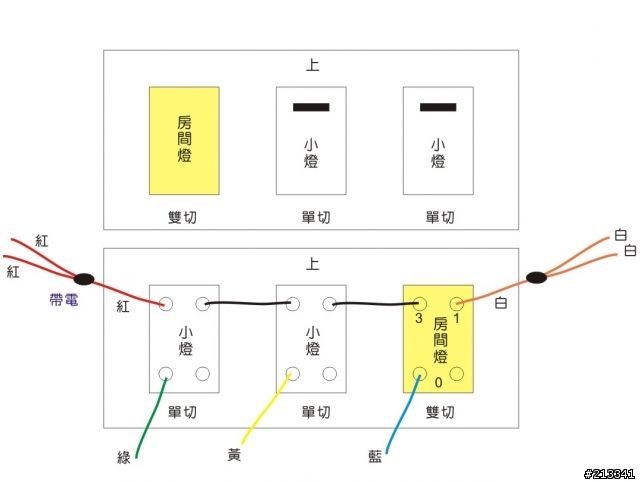

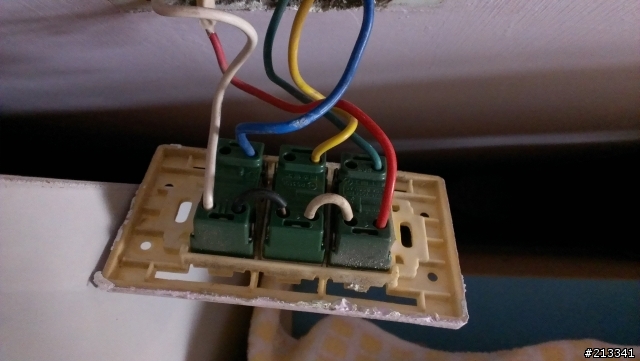

這是原本的房間內開關,右邊兩個是其他單切的燈具沒問題
請教電燈開關雙切接法

請教電燈開關雙切接法


請教電燈開關雙切接法

但照它原本接線的順序接的話會"修怕電"而跳電了

還有很明顯的燒焦味

主要問題好像出在"房間燈"這個開關上

只要把右邊的白線接上去就會跳電

如果沒接的話是可以單純開燈具

但門外的另一組開關就無作用了


我研究了一下雙切開關應該要1.3接控制線的

但它兩邊都是控制線接在0

火線卻裝在1.3上

我在想是不是水電在一開始就接錯了

雖然之前可以兩邊控制燈具

但這一條迴路的燈具,開關都很容易燒壞

不知是不是跟接錯有關係

想請問各位前輩有什麼方法可以改善嗎

我在想是不是兩邊的開關都裝反了

只要翻過來,把00跟13跟調換

這樣13不會像00一樣相通就不會跳電了

謝謝

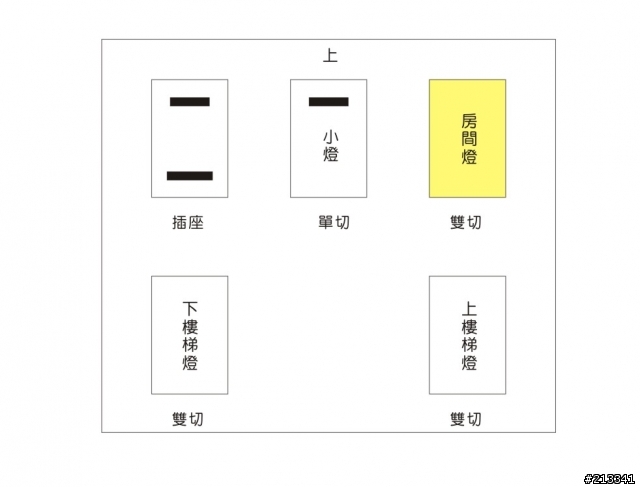

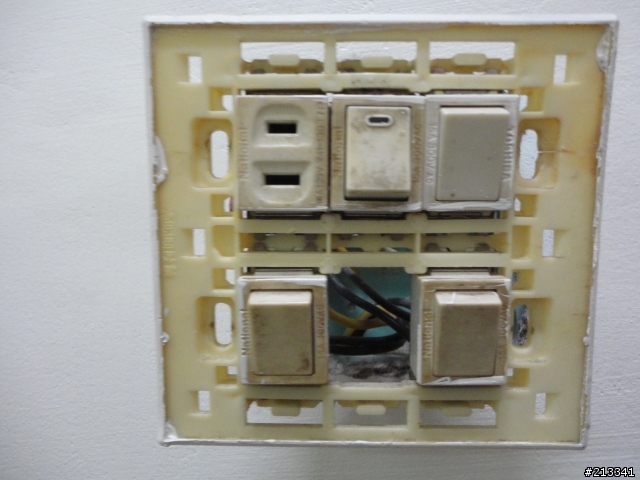

這是房間外的開關
請教電燈開關雙切接法

請教電燈開關雙切接法

請教電燈開關雙切接法

請教電燈開關雙切接法

2013-12-21 18:50 發佈
文章關鍵字 電燈
jsjsjs5619 wrote:
各位好小弟今天想把房...(恕刪)

這是另外一種雙切開關配線方式,1、3接中性線跟火線,0接燈具。


jsjsjs5619 wrote:
各位好

小弟今天想...(恕刪)



就跟樓上大哥的圖所示的一樣,你現在房間燈是右側的錯誤接法,

而你會跳電是0跟13反了,把火線跟中性線同接到0側直接短路。

謝謝各位前輩指導
目前我是先用它原本的接法接回去用
請問右邊的這個錯誤的接法有什麼缺點嗎
現在我看是它的螢光是一直會亮著
不像正常的是燈打開時螢光就會熄滅
因為我自己好像也無法再從另一個開關處拉一條線過來
謝謝
jsjsjs5619 wrote:
請問右邊的這個錯誤的接法有什麼缺點嗎

1. 同一個開關上有中性線與火線,萬一開關故障有短路的可能,就像您不了解導致短路。
2. 燈具不亮時燈具線有帶電的可能,維修時不注意可能會觸電。
3. 萬一接錯組火線,燈具電壓有可能是220V。

fg505985 wrote:
...(恕刪)

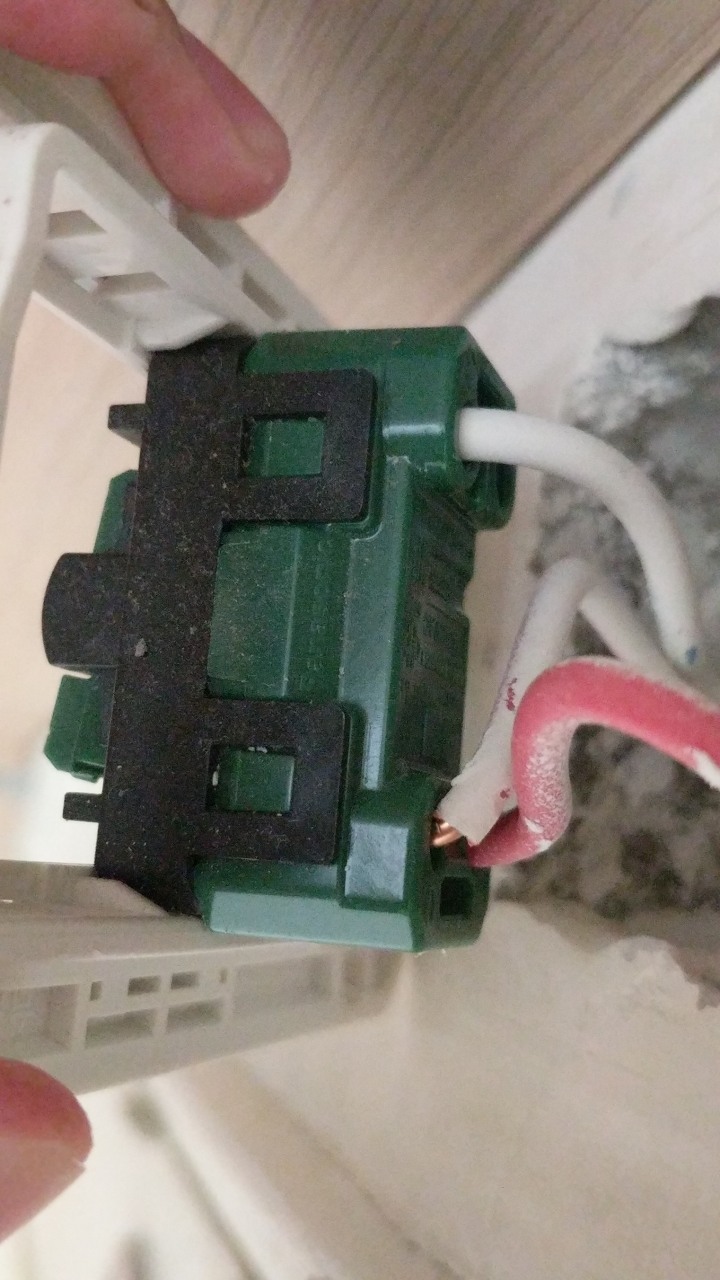

我的房間有一個雙切的開關控制大燈 但基本上也只有那一個開關可以控制大燈 我想要換掉開關

目前右邊的是兩個0 一條紅色 一條白色
左邊是1 3 並且3上面有接一條白線

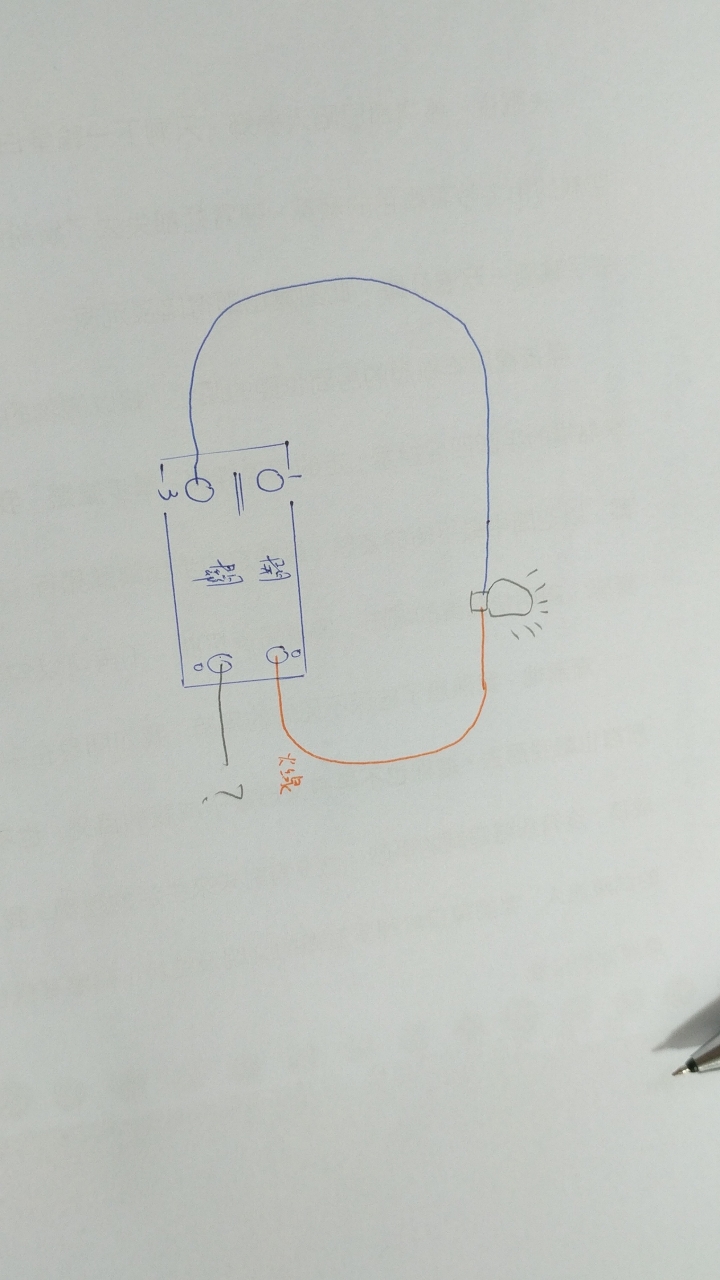

目前我的想法是這樣
但我搞不懂0那邊一條除了火線外 另一條的作用是什麼?
有人知道嗎?
jsjsjs5619 wrote:
謝謝各位前輩指導目前(恕刪)


燈泡不亮時,你以為開關是OFF了,所以燈具底部"應該"是沒電的狀態
你把燈泡取下來,結果不小心觸摸到燈具底部,這時候有兩種可能性

1.燈具底部是沒有電的(110V)
2.燈具底部是有電的(110V)
jsjsjs5619 wrote:
各位好小弟今天想把房(恕刪)



看到以前配線的電力線顏色

真的想吐血


五顏六色 混雜使用

火線有 紅色 黑色 白色。其中火線只能紅色或黑色 二選一 同一個迴路只能都一樣,且不能白色
控制線有 黃色、藍色、綠色。其中不能綠色
jinyulink wrote:
左邊這一個雙切開關 是1 3 並且3上面有接一條白線

目前我的想法是這樣(如下)

但我搞不懂0那邊一條除了火線外 另一條的作用是什麼?有人知道嗎?




你左邊這一個雙切開關 這樣接 完全沒有意義啊

自己連自己? 你是當作單切開關用嗎?

所以我也搞不懂 你為什麼0除了那邊要一條火線 還要一條線?(從別的二孔插座引一條火線進來?)
