請問鐵捲門高手們, 鐡捲門要接開關, 這電路板上的插座要怎麼接?

autovelox2003

autovelox2003
個人積分：8分
文章編號：45692346

8分

樓主

2013-08-21 9:14

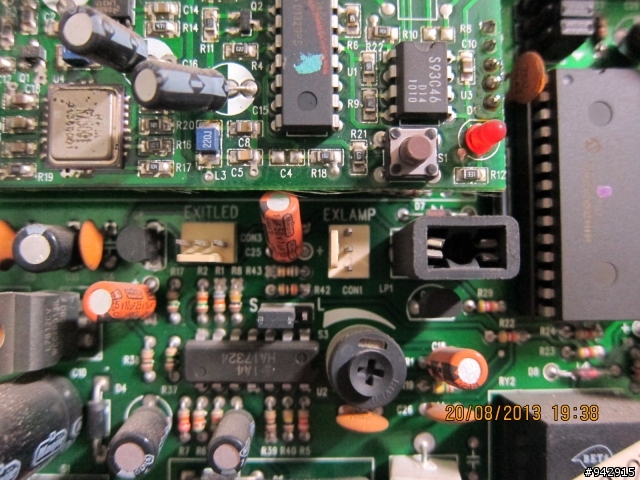

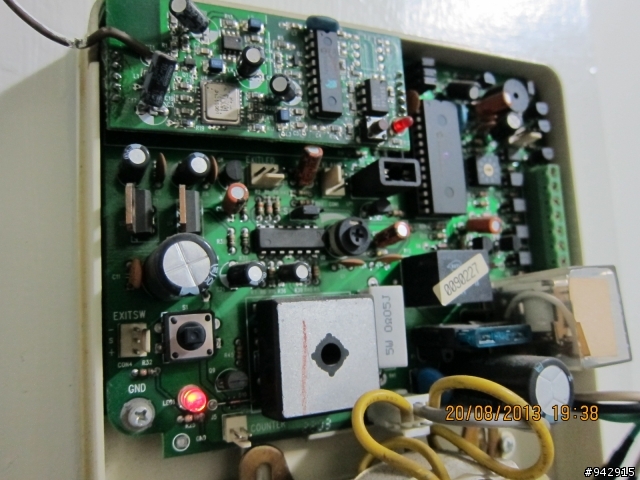

請問鐵捲門高手們, 鐡捲門要接開關, 這電路板上的插座要怎麼接?
目前只能用遙控器開關, 屋內無開關按鈕, 之前來修的師傳轉行了, 沒得問, 只好請教01上的高手, 要自已動手接的話, 要怎麼下手. 感恩. 謝謝指教

2013-08-21 9:14 發佈

文章關鍵字鐵捲門鐡捲門高手們插座開關電路板

hypt1227

hypt1227
個人積分：15分
文章編號：45692680

15分

2樓

2013-08-21 9:35

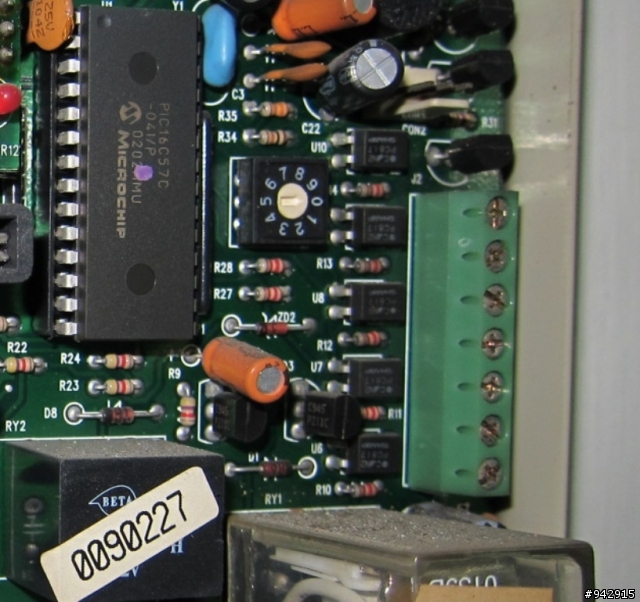

第一張照片右邊有7顆螺絲的端子
照片在照一下
應該就在那了

autovelox2003

autovelox2003
個人積分：8分
文章編號：45693007

8分

樓主

2013-08-21 9:52

hypt1227 wrote:
第一張照片右邊有7顆...(恕刪)

蝦毀~我都以為是exitsw這個三腳的插座.
原來是以下這七個, 晚上回去再拍, 先謝囉.

hypt1227

hypt1227
個人積分：15分
文章編號：45694419

15分

4樓

2013-08-21 10:54

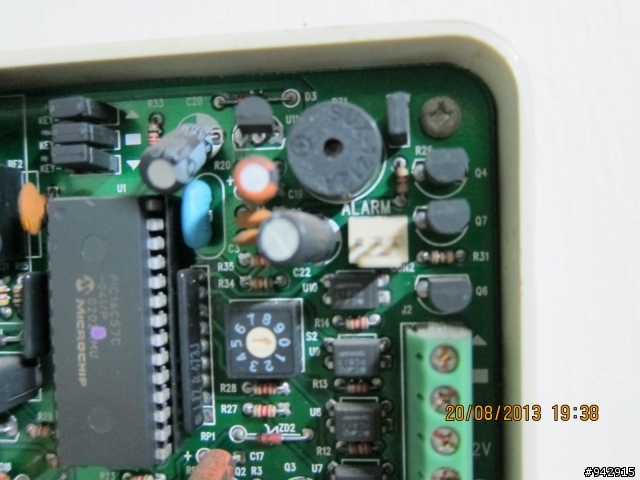

端子右邊應該有符號
按符號接線
應該就可以了
測試時小心
避免捲門捲過頭

warppage

warppage
個人積分：320分
文章編號：45694865

320分

5樓

2013-08-21 11:11

autovelox2003 wrote:
請問鐵捲門高手們, ...(恕刪)

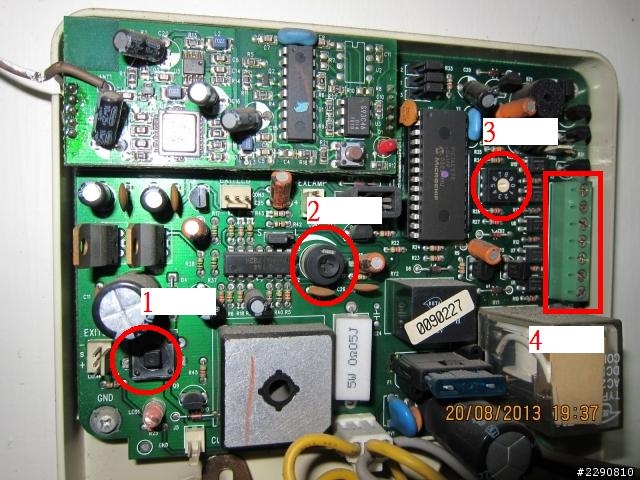

這是格來德快速捲門控制箱
1. 手動開關門鈕
2. 張力調節器，是用於防夾人的安全裝置，可調整夾到人該有多大力時會自動將捲門上昇
3. 延時自動關門設定
4. 外接開關接點，有單鏈控制及3鏈控制模式2種，您要將此區電路板印字照片放上，我再教你。

sumboy73

請問w大，小弟的格萊德沒有註4的這7個螺絲鎖點，要怎麼安裝短路觸發開關的配件

2021-12-29 2:31

autovelox2003

autovelox2003
個人積分：8分
文章編號：45696861

8分

樓主

2013-08-21 12:41

warppage wrote:
這是格來德快速捲門控...(恕刪)

果然, 這版上高手眾多, 是格來得的沒錯, 照片晚上回去拍, 明天補上, 樓上二位高手, 小弟先謝囉!
另外請問, 我一直以為"exitsw"是可以外接的這插座功能是???

承蒙各位大大的不吝教學, 我知道開關是要先準備啦(有推薦的嗎), 另外我還需要先準備那些零件呢?

迷濛

迷濛
個人積分：184分
文章編號：45697664

184分

7樓

2013-08-21 13:23

autovelox2003 wrote:
果然, 這版上高手眾...(恕刪)

建議你買三鍵式的也就是有上停下的

又有分傳統機械式的那種還有電子式的

機械式的按久了之後會很難按要按的很下去不靈敏

電子式的按久了之後上面按鍵會破損只要給他先貼一層透明膠帶就可以了

三鍵式的四條線若是機板的外接點是寫英文的

應該就是 UP STOP DOWN 上停下第四條線就是接地線 EGND/GND

分別接下去就可以按了

看你的機板有符號最上面的是上然後停接下來是下

然後再找接地接一接就好

買電子式的請注意一個就是電子式的後面有接線的接點

接完後請把外層拿電氣膠帶把他整個包覆隔絕點水氣

這樣若是要埋入牆壁的時候才不會壞那麼快~~~

在高雄 !! 台南屏東也有捲門服務歡迎來電+賴 0955196630

warppage

warppage
個人積分：320分
文章編號：45704571

320分

8樓

2013-08-21 19:47

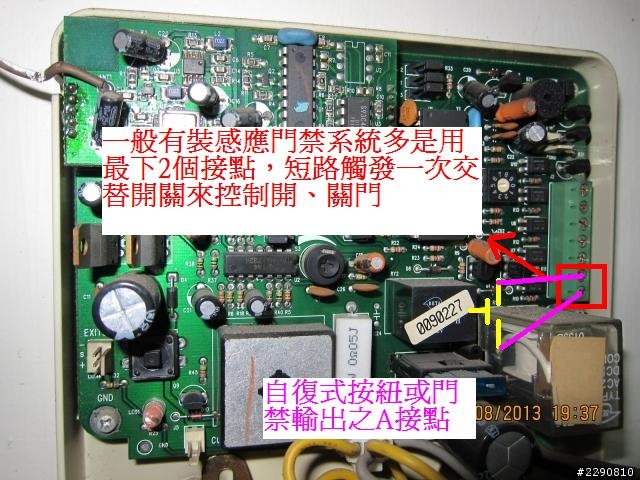

一般有門禁系統的作法是按照片中接線。

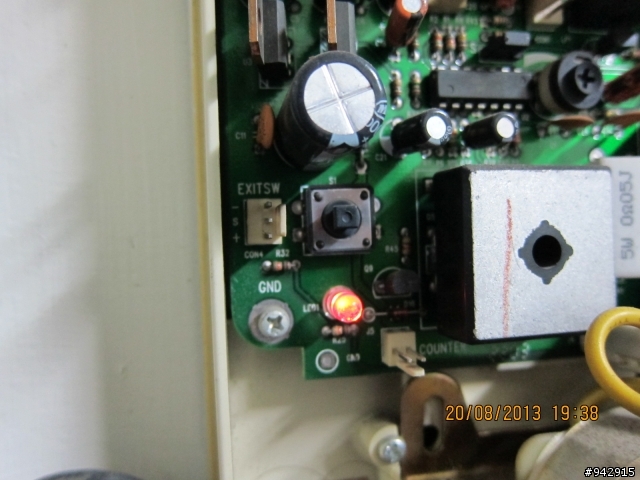

exitsw是接在外殼3pin插頭上，外殼中間有個帶燈開關，按一下會反復進行開、關動作。

ahthief

ahthief
個人積分：1分
文章編號：45706723

1分

9樓

2013-08-21 21:39

一般控制盒外殼中會嵌有一個開關，開關上的線pin插到exitsw就可以藉由此控制開關捲門

hotsend

hotsend
個人積分：2分
文章編號：45707624

2分

10樓

2013-08-21 22:25

不好意思,可以順便請教一下,這要怎麼接嗎?
