最近在用採光罩的事，找來了2家來看，他們都說自己用的H型鋼鋁比較耐用。
想問版上的專家們，以下2種的差別在哪?

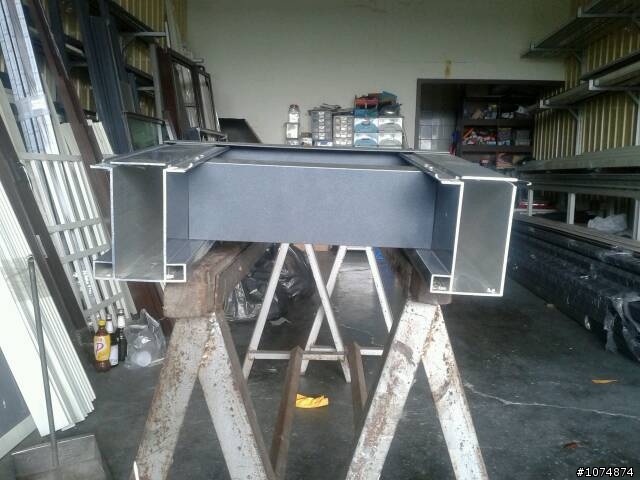

1. 12孔, 但聽說新竹用這樣12孔是舊的而且曾經倒過？真的嗎？
（右）
H型鋼鋁-採光罩的差別?

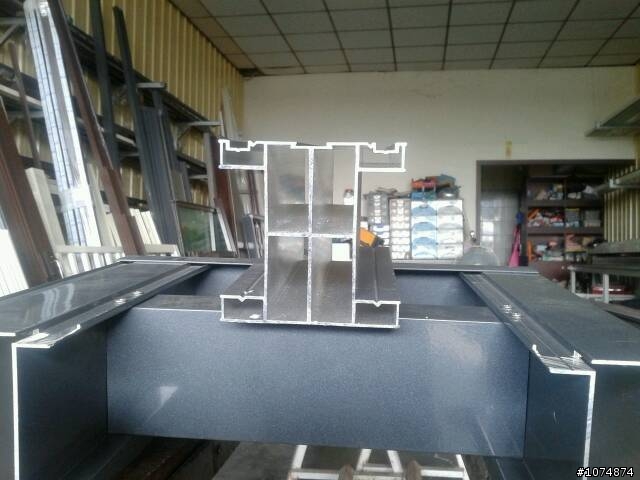

2.隱藏螺絲？

還有。。H鋼鋁會比白鐵的貴嗎？店家是這樣跟我說的。。。且這也比白鐵好？

謝謝~

2013-08-07 14:13 發佈

文章關鍵字 H型鋼鋁採光罩差別

eq180

eq180
個人積分：27分
文章編號：45441613

27分

2樓

2013-08-08 2:15

H型鋁（鋁擠形）斷面涉及開模和專利
一般來說都會有強軸和弱軸之分
受力方向要對

若以照片來看12孔強軸比另一個斷面的強軸強很多
12孔的弱軸比另一個斷面的弱軸弱

也就是12孔強弱兩軸強度差距大
另一斷面強弱兩軸強度差距小

12孔用對方向強度會比另一斷面大
用錯方向強度會比另一斷面小

12孔需要較專業的廠商來施工組裝
材料成本較高

要是我我會選12孔來施作
我看得懂強弱軸方向廠商是否施工正確

工字型斷面上下兩面版叫翼版中間叫腹版
力量從上往下或從下往上作用時
翼版能提供承受較大力量
而這個方向叫強軸

相對力量從左向右或從右向左作用時
這個方向叫弱軸
這時要把工字型轉向成H字型來受力才行

另外12孔接合採連接版接合
螺孔位置開得對
接合強度會比直接鎖來得好
且12孔的螺絲直徑比直接鎖來得粗
12孔螺絲抗剪強度比直接鎖來得大
（非摩擦型螺拴）

以上資訊提供參考

tgdlyg

tgdlyg
個人積分：1391分
文章編號：45444563

1391分

3樓

2013-08-08 9:55

tacuya wrote:
最近在用採光罩的事，...(恕刪)

以斷面強度來說,

12孔H鋁骨比較強,

以連結方式來說也是12孔H鋁骨用角鋁片+大螺栓貫穿比較好,

另一款是用自攻螺絲來鎖固,

其實螺絲數量夠也是夠堅固,

但是一般一邊都鎖2顆而已,

總覺得毛毛的,

總不能還要送去做拉力試驗吧？

當初陽台遮雨棚也是要用這種方式,

雖然上面是鋪鋁塑板比較輕,

不是裝強化玻璃,

但我堅持不要,

換了2種方式,

最後老闆才說換成用裝強化玻璃之鋁骨與結合方式,

也就是如12孔H鋁骨用角鋁片+大螺栓貫穿,

但是我家的只有7孔,

中間肋板比較少,

這也跟一般鋼構形狀與螺栓接法會比較相同,

比較安心～

主要的樑柱是建議這種接法,

其他小樑用自攻螺絲還OK,

其實並不一定說哪種接法強,

還是要決定於結合處斷面之厚度與螺栓數量等因數,

而角鋁片+大螺栓貫穿是品質比較容易控制而已,

螺栓記得要用白鐵螺栓,

至於哪一種比較好比較貴還是要看設計的結構配置才對,

白鐵一般接合用氬焊也是超級堅固的,

一般採光罩沒有人會作結構分析,

所以有人用白鐵裝玻璃也是做到中間下沈,

如果只是裝PC版或鋁塑板,

或許鋁骨用自攻螺絲的方式也是OK,

可以的話要老闆簽保固,

就是鋪面上去萬一變形下沈,或2年內被颱風吹走要負責維修等等,

不然師傅有時真的隨便鎖鎖,

自攻螺絲鎖到崩牙空轉也沒換位置重新鎖一支,

我拿起子一根根檢查才發現,

而白鐵只要焊道沒問題外觀比較容易檢查,

最後鋁骨建議用12孔H鋁骨用角鋁片+大螺栓貫穿

小樑的自攻螺絲再巡視一下,

或是用白鐵架構都可以,

鋪面用鋁塑板,

上面鋁層可以反射陽光輻射熱,

比較輕比較涼,

PC板也是比較熱不耐用,

玻璃重又熱～

真的要用玻璃,

裝完目視檢查結構有沒有彎曲變形下沈的情形.

tacuya

tacuya
個人積分：5分
文章編號：45458533

5分

樓主

2013-08-08 21:33

謝謝2位大大的精辟解說～

小弟真的是上了一堂結構學～

再次的感恩～

TC Project supervisi

TC Project supervisi
個人積分：28分
文章編號：45459919

28分

5樓

2013-08-08 22:40

結構學一門很深很複雜的科目
材料等級、厚度、斷面強度、翼鈑腹鈑結合方式、結合工法、結合材料、螺栓（螺絲）強度....
以上都是影響鋼鐵結構強度的因素
所以鋼鐵結構設計先要知道你所使用的材料所有資料（一般是材料製造廠商負責試驗並提供給設計單位）
然後依照使用目的的靜載重、活載重、抗風強度而選用材料及施工方式。

幾格...不一定會與強度成正比
也不是大隻就比較好

一般的鐵棚施工廠商都是憑藉經驗值或是上游供料商「口述」、「拍胸脯保證」....
因為他們幾乎看不懂試驗數據

那安不安全....遮雨鐵棚平時負擔自重又沒人會在上面...所以對上..安全
颱風天就是考驗「抗風力」..一般都是會固定柱腳及柱側邊..XY兩軸向固定
比較少會發生整棚被吹走...頂多是上方遮雨材料被其他吹飛得物品撞破後才會被吹破
大多整棚移位的都是在屋頂上方的

所以誰好誰壞要經過「結構技師」或「結構計算」才會有正確結果....
我之前從事鋼結構工程管理.很~~~多年
只要是設計單位或是結構技師的決定....那就是「聖旨」因為結構計算結果及材料特性他們最清楚
看照片那麼大一支H型結構...這到底是作在哪的...很好奇...不會影響美觀嗎？

商家主推....你猜原因....我猜是「利潤比較好」、或「利潤差不多，但是施工性良好」

king97878

king97878
個人積分：2585分
文章編號：45460177

2585分

6樓

2013-08-08 22:52

受教了...

很有用的樓...

一般人,都是廠家說了算,,,

消費者也瞭解相關資訊,才能做最好的規劃... 100分

魏耀乾-痛批在新潮流的挾持下，民進黨一黨獨大、極權獨裁，政商勾結貪污腐敗....

tgdlyg

tgdlyg
個人積分：1391分
文章編號：45462430

1391分

7樓

2013-08-09 0:49

TC Project supervisi wrote:
結構學一門很深很複雜...(恕刪)

結構設計出來也要有對應的材料與施工廠商能完全按圖施工才有意義,

而且鋼結構分析除了力學理論,

很多參數也是試驗的結果,

而鋁骨都是廠商自行開發的尺寸,

結合方式五花八門,

螺栓數量有時看師傅高興,

要找結構分析與施作廠商能完全搭配很難,

而且要多付結構分析的錢,

一般消費者應該不想,

還是挑選評價好的廠商比較實際,

能看之前的實際作品更好,

看照片其實不準,

結合的方式,

螺栓的鎖固,

矽利康的施打,

天溝與排水管的銜接等等,

蠻多細節要注意的,

師傅的功力會有差.

es_mato

es_mato
個人積分：520分
文章編號：45466600

520分

8樓

2013-08-09 10:11

除非你的採光罩面積真的很大
不然弄個這麼粗的骨架, 當採光罩
比例, 美觀 ... 合適嗎?!

tgdlyg

tgdlyg
個人積分：1391分
文章編號：45467667

1391分

9樓

2013-08-09 10:47

es_mato wrote:
除非你的採光罩面積真...(恕刪)

如果是做成玻璃屋模式,

就是4周都有密封,

不會有風灌進來,

等於有牆面連結,

主骨架是不用很粗,

若是周圍鏤空,

主骨架用粗一點是比較保險,

怕的不是重量壓垮變形,

怕的是颱風產生上抬的力量整個拉走,

所以颱風過後鋁採光罩被吹走的案例是比較多一點,

當然白鐵也是有,比較少而已.

因為沒有經過計算與測試,

當然堅固一點會比較保險,

不用颱風來擔心的睡不著！
