請問電動鐵捲門如何另外加裝一個控制開關?

hotsend

hotsend
個人積分：2分
文章編號：41640237

2分

樓主

2013-02-03 18:54

家中的電動鐵捲門面板開關按久了都破損不好按壓,看見鄰居有另外加裝一個控制開關還滿不錯的做法,想如法炮製,但不知如何接線?有人可以教導一下嗎?謝謝!
圖一.面板開關破損
請問電動鐵捲門如何另外加裝一個控制開關?

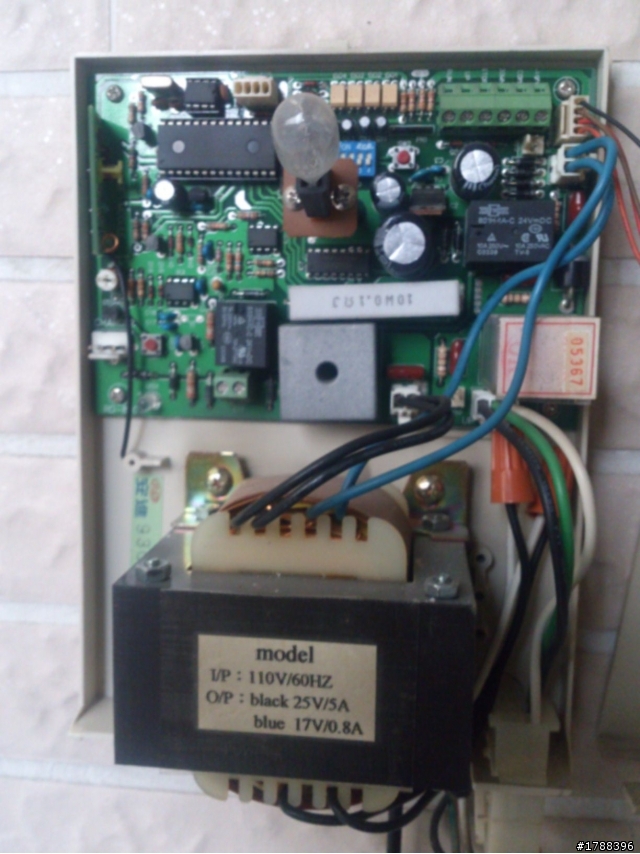

圖二.打開面板,確認電源為110V
請問電動鐵捲門如何另外加裝一個控制開關?

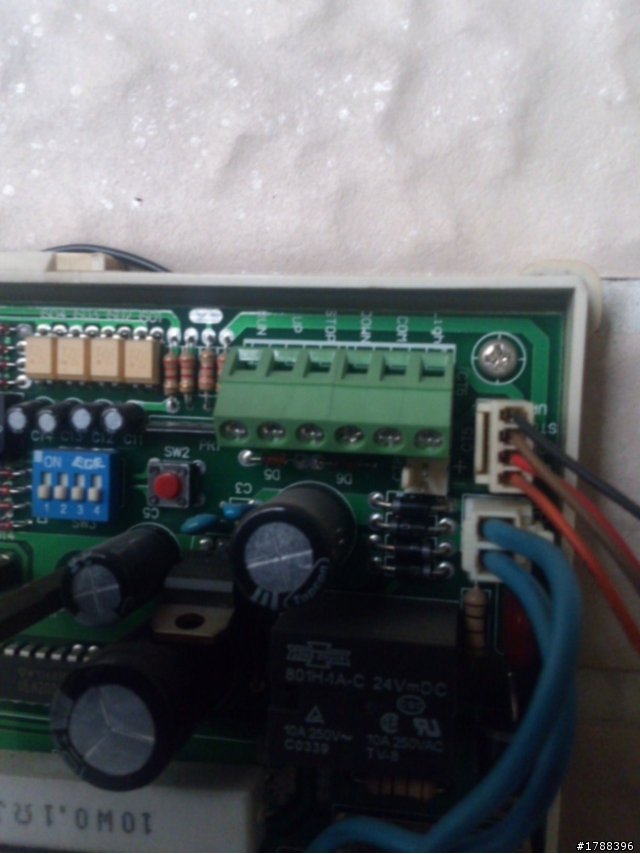

圖三.電路板右上為原面板控制開關接線.它的左邊有個看來似乎也是接控制開關的空插座(RUN/UP/STOP/DOWN/COM/?)
請問電動鐵捲門如何另外加裝一個控制開關?

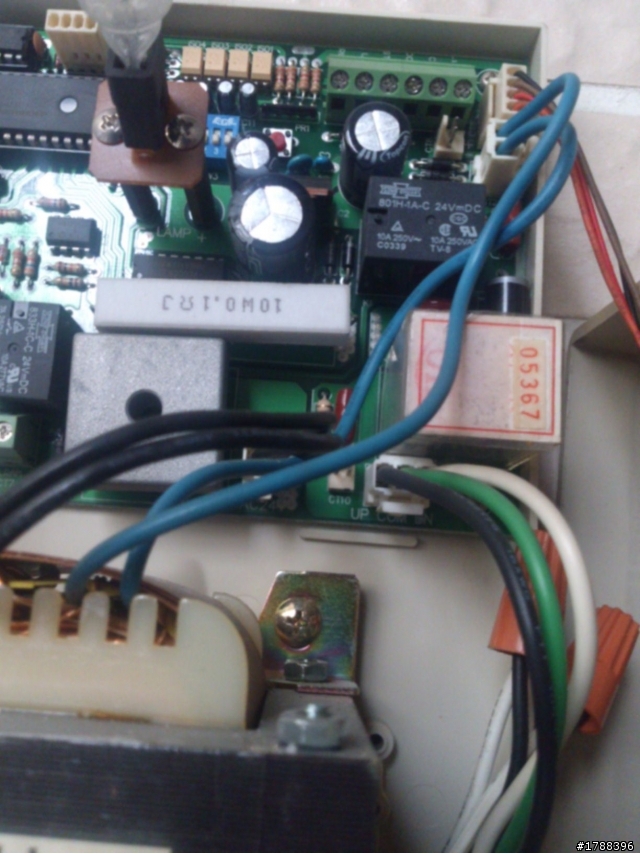

圖四.電路板右下的電源插座也寫著UP/COM/DN
請問電動鐵捲門如何另外加裝一個控制開關?

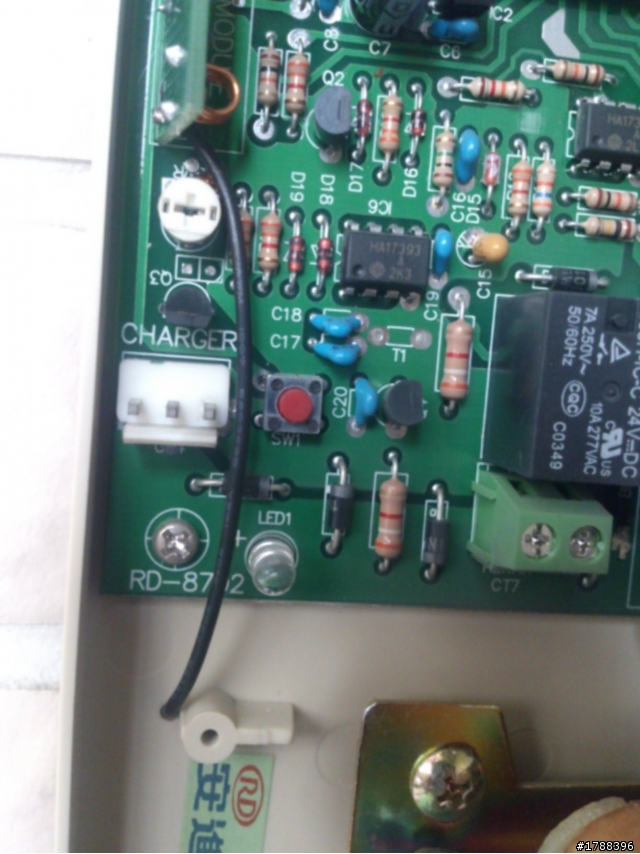

圖五.電路板型號為RD-8702
請問電動鐵捲門如何另外加裝一個控制開關?

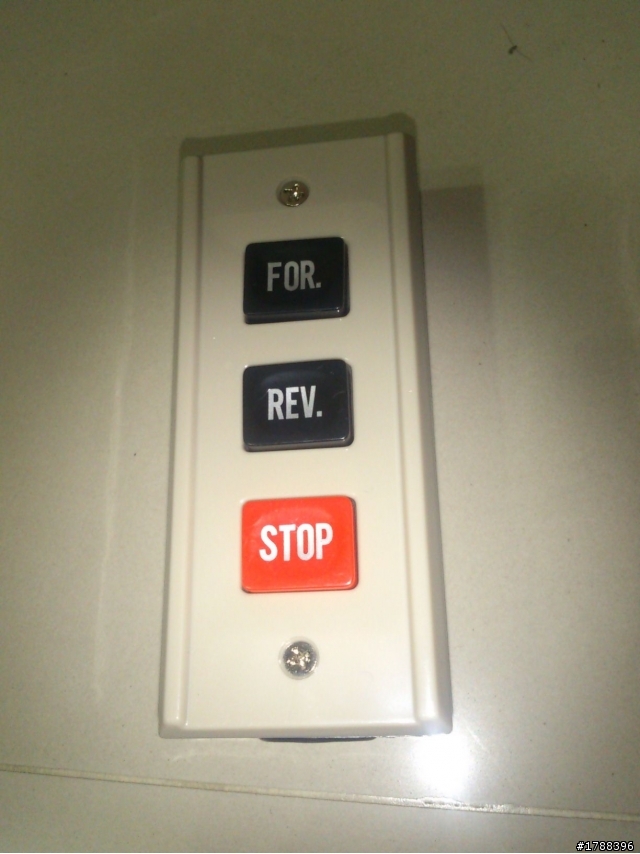

圖六.新買的外接控制開關正面
請問電動鐵捲門如何另外加裝一個控制開關?

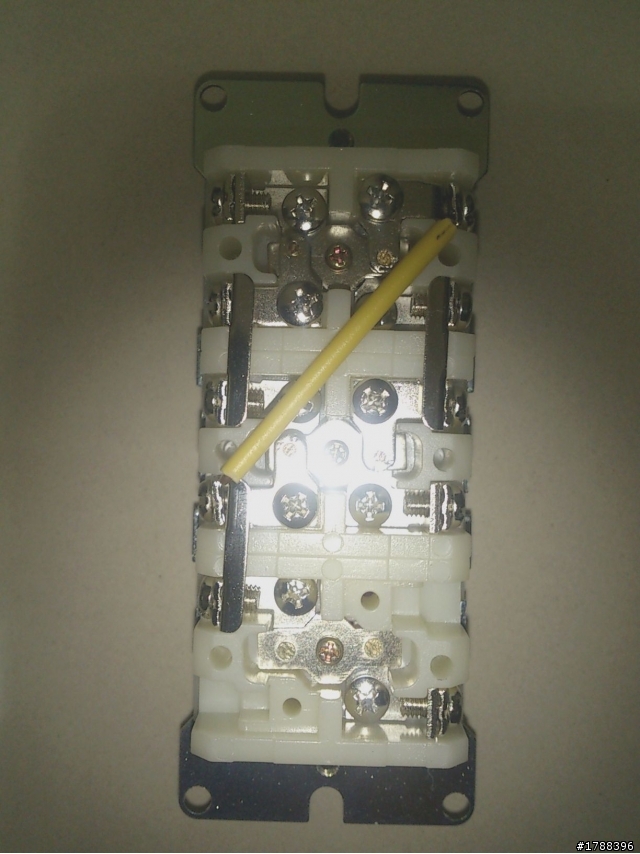

圖七.新買的外接控制開關背面
請問電動鐵捲門如何另外加裝一個控制開關?

有人知道怎麼接線嗎?謝謝!

2013-02-03 18:54 發佈

文章關鍵字電動鐵捲門控制開關

sgdching

sgdching
個人積分：0分
文章編號：41640967

0分

2樓

2013-02-03 19:45

你買的押扣開關是2A1B的不能用,要改成3A的才能用

chtoyy

chtoyy
個人積分：66分
文章編號：41641069

66分

3樓

2013-02-03 19:52

基本概念,電捲門作動是動作+共用線

範例

UP=UP+共用

STOP=STOP+共用

DOWN=DOWN+共用

所以你先用三用電錶測量

找出板子上的UP/STOP/DOWN及共用(可能是"com")

再將新買開關

用三用電錶找出

UP/STOP/DOWN及共用

再將四條線,一一並聯即可..............

ekikeking

ekikeking
個人積分：18分
文章編號：41641672

18分

4樓

2013-02-03 20:29

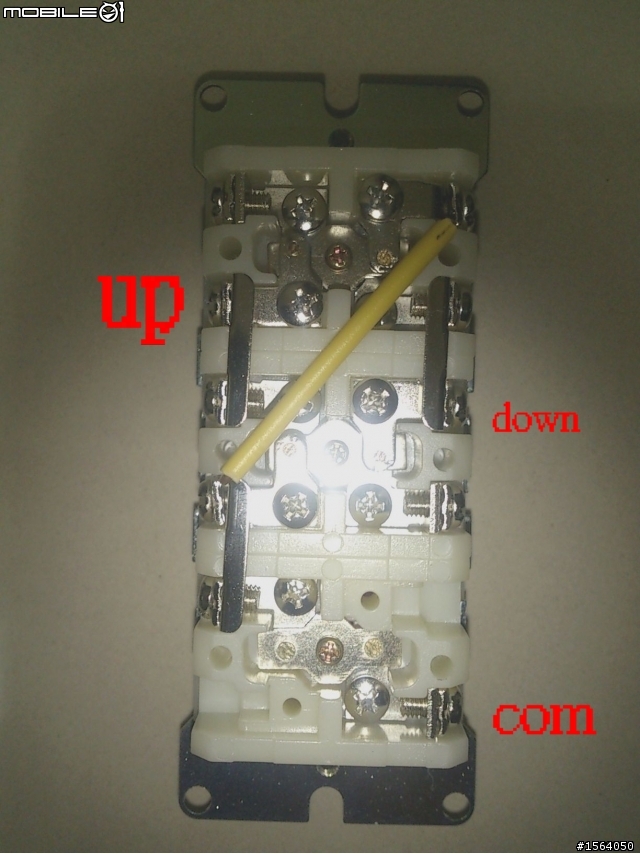

我的理解是這樣接!!

hotsend wrote:
家中的電動鐵捲門面板...(恕刪)

ul4xjp6

ul4xjp6
個人積分：1分
文章編號：41642403

1分

5樓

2013-02-03 21:17

hotsend wrote:
圖三.電路板右上為原面板控制開關接線

這四條線旁邊標示?

hotsend

hotsend
個人積分：2分
文章編號：41644594

2分

樓主

2013-02-03 23:31

ul4xjp6 wrote:
這四條線旁邊標示?...(恕刪)

UP/STOP/DOWN/COM

ul4xjp6

ul4xjp6
個人積分：1分
文章編號：41647641

1分

7樓

2013-02-04 7:44

hotsend wrote:
UP/STOP/DO...(恕刪)

如2樓所說,要改成3個a接點開關.

hotsend

hotsend
個人積分：2分
文章編號：41666014

2分

樓主

2013-02-04 23:34

sgdching wrote:
你買的押扣開關是2A...(恕刪)

不好意思,可以說明一下兩者的差別嗎?

ccc3939

ccc3939
個人積分：130分
文章編號：41693539

130分

9樓

2013-02-06 9:16

我自己沒裝過，不過在這個部落格曾經看過類似的原理，可以參考一下！

三相電動門加遙控器-妥當的水電部落格

djh449

djh449
個人積分：86分
文章編號：41694838

86分

10樓

2013-02-06 10:12

hotsend wrote:
不好意思,可以說明一...(恕刪)

a接點就是還沒按時是 off 按了變 on
b接點就是還沒按時是 on 按了變 off

去買的時候跟老闆說清楚就好了
老闆我要買捲門用的開關,三顆按鈕都要有a接點的
