電熱水器請益

koko888111

koko888111
個人積分：490分
文章編號：37412516

490分

樓主

2012-07-28 16:02

最近房東換新熱水器..當初要求房東安裝定時器..水電師傅說不用裝定時器

最近電費漲得很多..想說裝個定時器省電費

因為他是三相電

有(接地線+黑+紅)

我不知道要如何安裝(附圖)

圖中接法是否正確

電熱水器請益

2012-07-28 16:02 發佈

文章關鍵字電熱水器

warppage

warppage
個人積分：320分
文章編號：37412746

320分

2樓

2012-07-28 16:21

電路是正確，但定時器直接掛熱水器這類重負載非常危險，最好透過35A以上電磁接觸器來接電熱水器。
ps. 儲熱式電熱水器耗電功率多為 4KW/20A , 6KW/30A
定時器內觸點號稱可達30A,但比較一下同規格接觸器尺寸，似乎有些誇大不實。
忘記一點，熱水器地線一定要接，不然會容易電死人。漏電斷路器因熱水器多已內附，除非是熱水器整個裝在浴室才需另加漏電斷路器。
熱水器漏電多因電熱管製作不良，其電熱絲與管壁接觸或電熱管滲水使氧化鎂層吸水導電，這是常見現象，不要以為別人沒事自己就一定安全。

koko888111

koko888111
個人積分：490分
文章編號：37412855

490分

樓主

2012-07-28 16:29

warppage wrote:
電路是正確，但定時器...(恕刪)

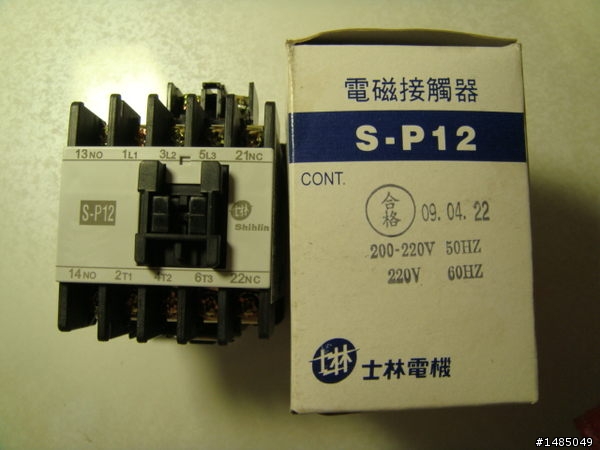

請問你說的是圖中這顆嗎?

漏電斷路器因熱水器多已內附我就沒有多裝拉

不過熱水器我是裝在浴室一定要加裝漏電斷路器嗎?

這個是定時器規格
■ 型號：TB2128T7
■ DIN軌安裝型(一週型)
■ 高容量(TB21系列)
■ 額定電壓(頻率)：220VAC 50～60Hz
■ 電源額定電壓：190-240 VAC
■ 額定功率消耗：2W
■ 回路數量：單回路
■ 迴路構成：相同回路(電壓接點輸出)
■ 開關構造：1a接點
■ 開關操作數：16
■ 電阻負載：30A (240VAC cosØ = 11)
■ 電感負載：12A (240VAC cosØ = 0.6)
■ 最小設定時間：1分鐘
■ 最小設定間隔：1分鐘
■ 可設定時間為：星期一至星期日
■ 電源失效備份時間：5年
■ 重量：232g

welly.shih

welly.shih
個人積分：18分
文章編號：37413062

18分

4樓

2012-07-28 16:44

我也建議加裝電磁接觸器,因為timer a接點遮斷電流應該沒那麼大,二來透過電磁接觸器可同時遮斷火線跟N相,這樣比較安全.

如果電熱水器在浴室內,強烈建議在浴室外加裝漏電斷路器.

koko888111

koko888111
個人積分：490分
文章編號：37413140

490分

樓主

2012-07-28 16:49

welly.shih wrote:
我也建議加裝電磁接觸...(恕刪)

哪安裝是這樣嗎?

無熔線斷路器

漏電斷路器

定時器

電磁開關

我是不是要8平方線材

welly.shih

welly.shih
個人積分：18分
文章編號：37413394

18分

6樓

2012-07-28 17:08

1.Timer S1,S2接漏電斷路器二次側,L1,L2接電磁接觸器激磁線圈.(2.0mm pvcV線)
2.電磁接觸器主接點一次側接漏電斷路器二次側,電磁接觸器主接點二次側接熱水器(熱水器銘牌電流30A以下的話,5.5mm^2 PVC線即可)
3.接地線2.0mm,直接接配電盤.

hhgame

hhgame
個人積分：66分
文章編號：37414464

66分

7樓

2012-07-28 18:31

搜尋求助220v額定電壓4KW電熱水器DIY定時器"已解決
粗工大的圖

那叫單相三線式不叫三相電
電熱水器只用2相紅黑火線 220V
中性白線不接綠色接地

不懂給專業的來花錢小事
大電不是開玩笑的

koko888111

koko888111
個人積分：490分
文章編號：37415108

490分

樓主

2012-07-28 19:31

hhgame wrote:
搜尋求助220v額...(恕刪)

我怕只是小小工程..水電師傅覺得不好賺..不讓幫我安裝

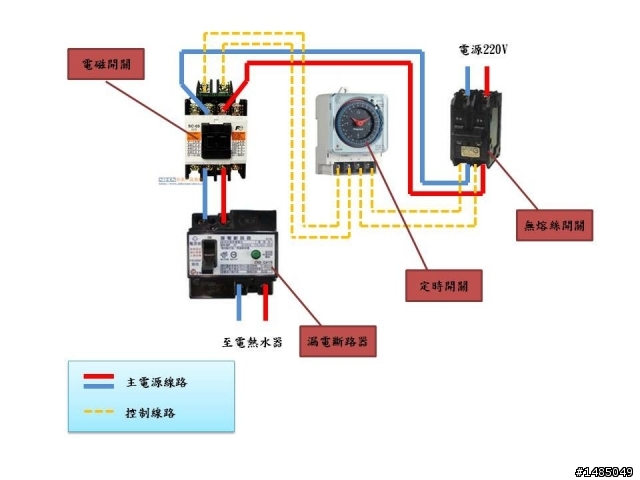

我剛剛在網路上找到安裝方式..不知道正不正確

hhgame

hhgame
個人積分：66分
文章編號：37415283

66分

9樓

2012-07-28 19:45

這樣是沒錯

電磁接觸器主接點容量要大於負載
看AC1電阻性負載瓦數 Ith 電流
激磁線圈電壓要買220V

無熔絲開關安培數也要跟熱水器通電安培數搭配
大於且接近為主

漏電斷路器安培數要大於熱水器安培數

無熔絲開關定時器漏電斷路器注意電源端跟負載端不可接反

熱水器銘牌有寫瓦數安培數

接線處最好壓接端子鎖上接點壓接鉗哪來?

線鎖上接點用O(R)型或Y型端子

電纜與熱水器接續用中接端子

電纜用3C 8平方

koko888111

koko888111
個人積分：490分
文章編號：37415479

490分

樓主

2012-07-28 20:01

hhgame wrote:
這樣是沒錯電磁接觸器...(恕刪)

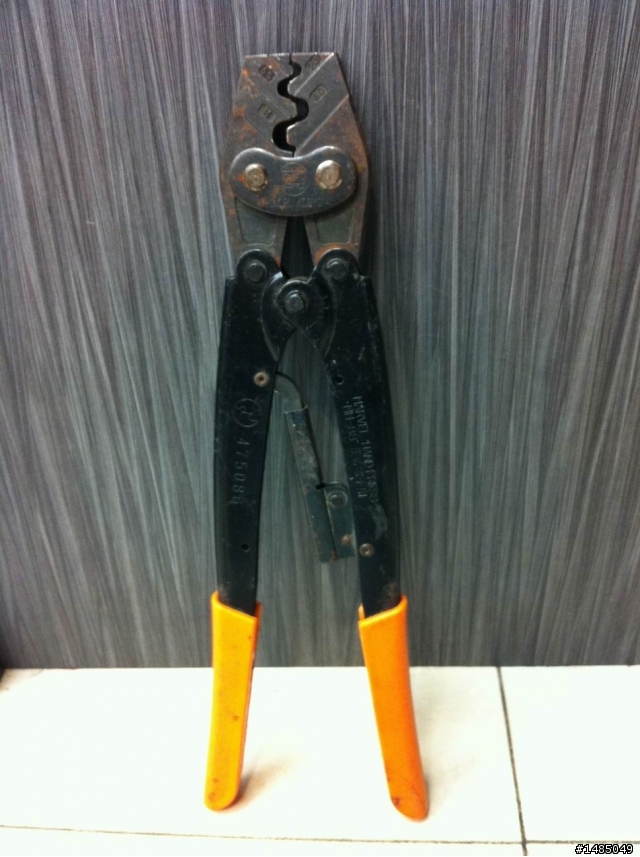

接線處最好壓接端子鎖上接點壓接鉗哪來? 剛好我有一隻

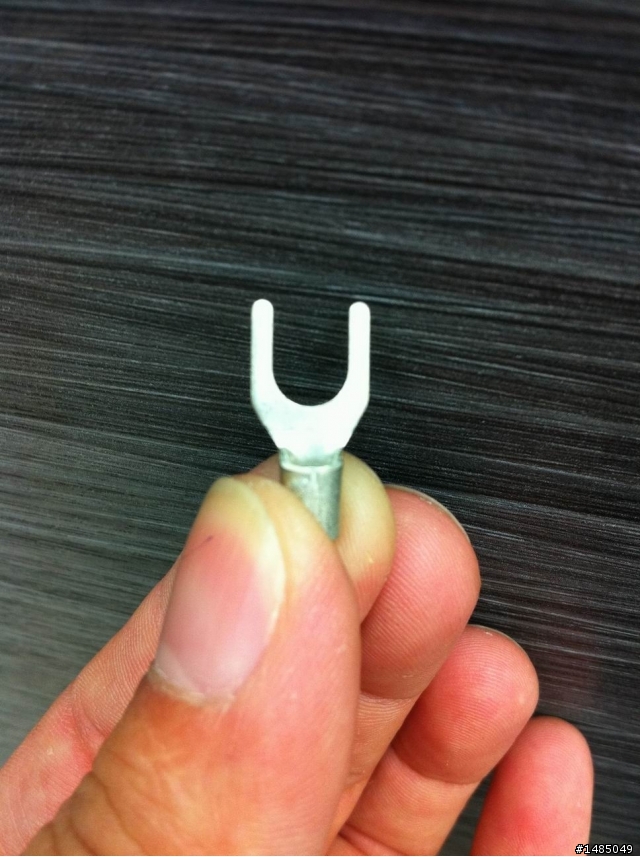

線鎖上接點用O(R)型或Y型端子 Y型端子剛好我也有不過我的是5.5

電纜與熱水器接續用中接端子這個我就沒有拉

電纜用3C 8平方這個我也沒有

看來這麼多技術..我還是請水電師傅來幫我安裝好啦...免得我被電死
