(附圖)求助兩組開關一組燈具接法..

OAK ！
個人積分：27分
文章編號：29764739

27分

樓主

2011-08-04 19:26

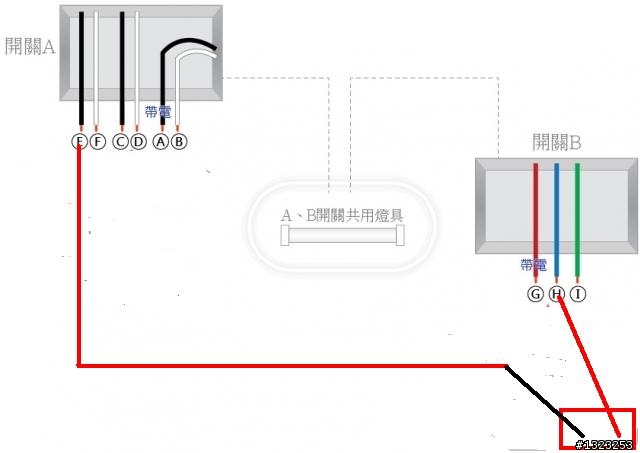

各位好..在接燈具時又遇上了問題..如下示圖
兩面牆上各有一個電源開關, (開關A、B)
對應的是同一組燈具,

弄了老半天, 還是沒辦法..

請教一下正確接法..謝謝!!

原本的有誤已更新!(9:33)
(附圖)求助兩組開關一組燈具接法..

p.s.
謝謝各位~ 已完成接線.. 下為完成圖, 提供給有遇到相同情況的網友參考!

(附圖)求助兩組開關一組燈具接法..

特別謝謝bws125, 饅頭2922兩位專家詳細解說..

2011-08-04 19:26 發佈

文章關鍵字附圖燈具

maxcatpuli

maxcatpuli
個人積分：19分
文章編號：29765796

19分

2樓

2011-08-04 20:37

雙切電路有2種

1.簡單法.非標準
2個雙切開關同時切換110V跟接地2組線.輸出腳就是雙切線
2個開關各自出一條雙切線道燈具

原理:切換結果 110V:110V=關接地:接地=關 110V:接地=開接地:110V=開

2.正統工法.標準合檢驗
2個雙切開關的各自2個輸入腳對接.源頭開關的輸出腳接110V.後面開關的接到燈具
只有1條線會到燈具.燈具的接地要皆同迴路的就好了

原理:2個開關的2路無論如何切.結果就是開不然就是關
比方說左:右=關右:左=關右:右=開左:左=開
標準法要多拉1條線
但是比較安全!!
合電工規範!!

malman

malman
個人積分：32分
文章編號：29766598

32分

3樓

2011-08-04 21:24

依圖上的顏色好像不對
但依開關來看應是3.4.各接7.8
1.2接一條火線5.6接一條線到灯具
灯具上有一條地線如此即構成一個迴路

OAK ！

OAK ！
個人積分：27分
文章編號：29767153

27分

樓主

2011-08-04 21:49

謝謝~以下是參考上面專家與網路搜尋資料的完成圖,
不知道是否正確?!

饅頭2922

饅頭2922
個人積分：17分
文章編號：29767183

17分

5樓

2011-08-04 21:51

3樓說的沒錯
電線顏色不對
除非館內有另外接續
但這是不合法規的

原本我看原圖開關A處總電線數跟帶電的電線數量(2帶電2不帶電)是無法接續成雙切迴路
但你後來又更新了

依目前開關A的電線數(6條)也是無法從圖面直接判定接點
開關有4點可插,但有6條電線(4不帶電2帶電)
那剩下的2條電線是要插哪裡?

沒看到現場無法給你建議

但如果只是要讓兩個開關恢復正常控制共用燈具
不理會其他多出來的電線
我還是可以教你怎麼接
前提是你要有三用電表測量...

後來圖面接法對
但是電線就不知道了
可以試試
不對就要用電表測量

OAK ！

OAK ！
個人積分：27分
文章編號：29767362

27分

樓主

2011-08-04 21:58

饅頭2922 wrote:
電線顏色不對..

我現在就是很努力要想起之前怎麼接的.. 線的顏色確實有問題..線路是二十幾年前的..
開關A 黑白不帶電有一組是燈具的.. 另一組黑白不帶電的我猜應該是對應到B開關的藍綠線..

上面完成圖可否幫我看一下正不正確? 謝謝!

p.s.請問藍綠線如果3接1 1接到3會不會短路?? 謝謝!

饅頭2922

饅頭2922
個人積分：17分
文章編號：29768445

17分

7樓

2011-08-04 22:47

OAK ！ wrote:
上面完成圖可否幫我看一下正不正確? 謝謝!

如我之前回覆的...

後來圖面接法對
但是電線就不知道了
可以試試
不對就要用電表測量

OAK ！ wrote:
p.s.請問藍綠線如果3接1 1接到3會不會短路?? 謝謝!

如果你是指灰色字體1跟3
那是OK的

bws125

bws125
個人積分：52分
文章編號：29776372

52分

8樓

2011-08-05 10:14

請問你AB帶電是有插別的開關，還是也是空的。

要測EFHI是不是同一組線。
01.先確定EFHI是不是都沒帶電。
用一條夠長的延長線或電線，把E這頭綁電線，電表測E跟H有沒有通，或是E跟I有沒有通。
有通就是同一組。再測F與H跟I。(運氣差EHI都有通那就是電線有短路到)

把EF綁在一起，用三用電表Ω檔X1，量HI。電表一直在0就表示沒通，若不是在0就是同一組。
或是用Ω檔有聲音檔。有響就有通。
