各位好, 我想請教一開一插的電源面板正確安裝方法..
我照原本的電線接回去, 但似乎是接錯了, 除了本體(開關A)沒通電, 甚至於連原本好好的開關B也無法通電了.. 拜託各位幫我看一下.. 感謝!

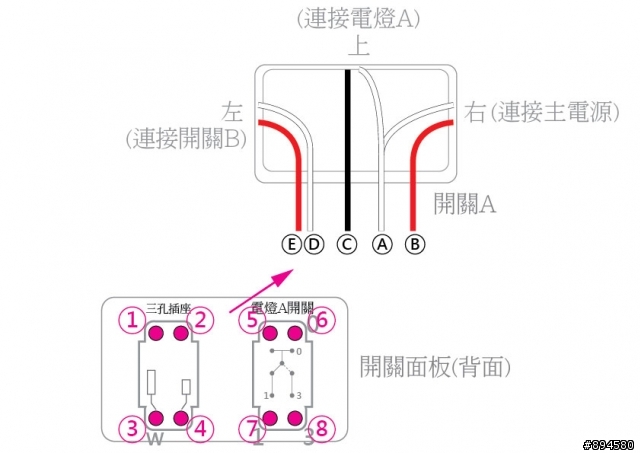

線路圖:
(附圖)一開一插電源面板安裝求助..

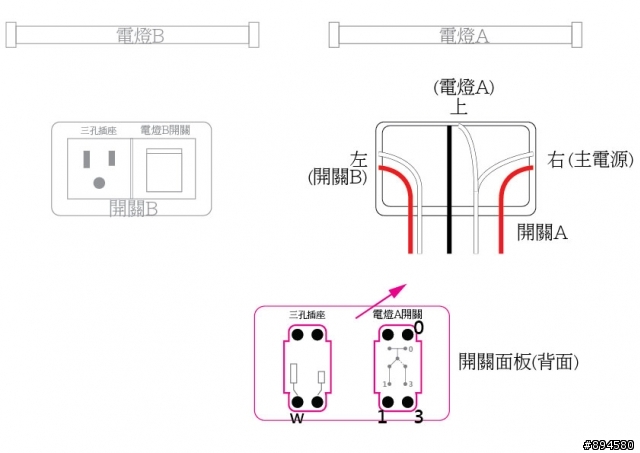

局部放大:

2011-08-01 15:05 發佈

文章關鍵字附圖面板

bws125

bws125
個人積分：52分
文章編號：29688134

52分

2樓

2011-08-01 15:50

我改好，圖在下面.
15151515151

OAK ！

OAK ！
個人積分：27分
文章編號：29688507

27分

樓主

2011-08-01 16:09

您好有原本好像是2接5還是4接7我也搞不太清楚了謝謝!

bws125

bws125
個人積分：52分
文章編號：29689076

52分

4樓

2011-08-01 16:36

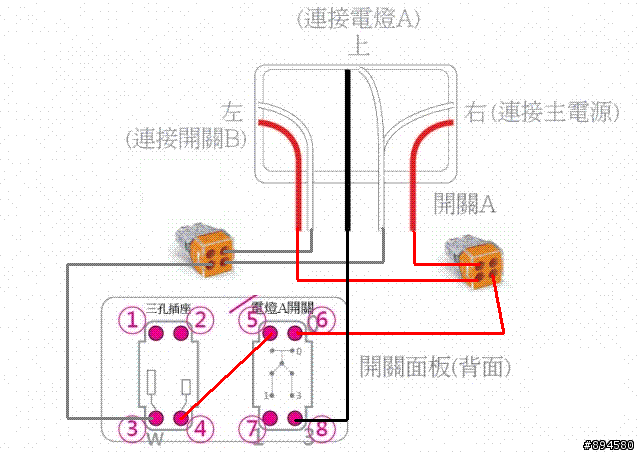

重新配好一個圖。
1跟2是接地的孔。

不斷電的作法，帶塑膠手套。穿塑膠托鞋。一支電工鉗，一支剝線鉗。
用電工鉗與剝線鉗，剝電線皮，手不要碰到牆壁，還有在施工時一次一條剪。
只要沒有負載，絕緣作好，就不用怕被電到。

上面給你看的接線盒，是德國制快速接頭，我是去光華的電子零件就有賣。一個四元。
快速接頭插入方式跟插開關的孔一樣要先剝皮.
紅色火線跟白色中性線的快速接頭要分開接，紅色一組，白色一組。

OAK ！

OAK ！
個人積分：27分
文章編號：29690211

27分

樓主

2011-08-01 17:27

大大按照上述第二個接法不能通電..

E紅線是拉到另一個電源座(開關B)沒錯, B紅線是主電源來源

再請問一下, A(白色)電源線不需要接嗎?
那條A白色電線, 從(右邊)主電源端拉出, 並與(上方)電燈A處的白線連接在一起, 如圖所示..

非常感謝!

饅頭2922

饅頭2922
個人積分：17分
文章編號：29691488

17分

6樓

2011-08-01 18:33

B-6
C-8
A-D-3(這三點是共點)
5-4-E(這三點是共點)
這樣就可以了
供參考

OAK ！

OAK ！
個人積分：27分
文章編號：29691875

27分

樓主

2011-08-01 18:57

饅頭2922 wrote:
A-D-3(這三點是共點)
5-4-E(這三點是共點)

您好謝謝~~可否教我兩個點的接法呢? 因為總電源沒辦法關, 無法再去把它綁在一起..

饅頭2922

饅頭2922
個人積分：17分
文章編號：29692203

17分

8樓

2011-08-01 19:16

家用110電源白色是中性線不帶電，A-D-3可以直接作業(如果你家水電沒亂接的話)
不確定就要用驗電筆測試是否帶電
4-5-E先結線安裝，最後再接B-6，就可以減少活電作業觸電的危險

總結
第一步A-D-3(不帶電)
第二步4-5-E(不帶電)
第三步C-8 (不帶電)
第四步B-6 (有電)

shang66

shang66
個人積分：161分
文章編號：29693529

161分

9樓

2011-08-01 20:34

哇！樓主用什麼軟體畫的，很漂亮喔！

樓上的"鰻頭"是正解，樓主插座如果使用無接地型應該就好解決，也許就是要換接地型所以才...

OAK ！

OAK ！
個人積分：27分
文章編號：29693731

27分

樓主

2011-08-01 20:45

shang66 wrote:
哇！樓主用什麼軟體畫...(恕刪)

您好是用adobe illustrator畫的 ^^

第一步A-D-3(不帶電)
第二步4-5-E(不帶電)

A-D-3 是指A, D兩條白線都接入3 水線嗎?
4-5-E要怎麼接呀? 有點不太懂..
