電鈴安裝問題 [附圖]

皮克秋

皮克秋
個人積分：51分
文章編號：22279015

51分

樓主

2010-09-10 17:54

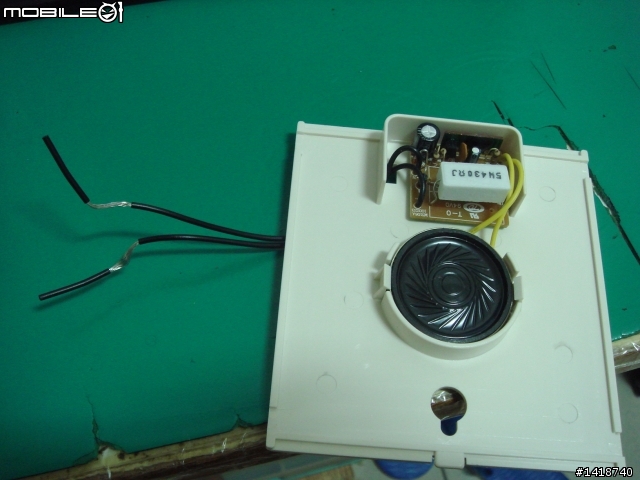

請問各位大大
小弟剛至附近的五金行買了一個電鈴
想說應該是直接裝上電池然後拉一條線接電鈴按鈕即可
可是打開電鈴後發現裡面沒有地方讓我裝電池
想請問一下
這種電鈴的電應該要如何接呢?

電鈴安裝問題 [附圖]

2010-09-10 17:54 發佈

文章關鍵字電鈴附圖問題

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：22279110

2514分

2樓

2010-09-10 17:58

皮克秋 wrote:
請問各位大大小弟剛至...(恕刪)

應該有說明書或是背面也該有接線圖吧？

海安霞客

海安霞客
個人積分：20分
文章編號：22279223

20分

3樓

2010-09-10 18:04

這是有線電鈴接市電開關
無線電鈴多數才是裝電池

直接接市電
還是接個插頭插在插座上

A-chi0307

A-chi0307
個人積分：0分
文章編號：22279476

0分

4樓

2010-09-10 18:17

你要是接個插頭直接插在插座上!!!!!他一定會叫個不停

皮克秋

皮克秋
個人積分：51分
文章編號：22279792

51分

樓主

2010-09-10 18:33

ysc_kyy wrote:

應該有說明書或是背...(恕刪)

大大你好裡面只有一個電鈴沒有說明書@@

海安霞客 wrote:
這是有線電鈴接市電開...(恕刪)

因為我壞掉的那個電鈴他是裡面裝電池的
我以為這款也是一樣
那這款接室電開關還要怎麼接電鈴按鈕呢?

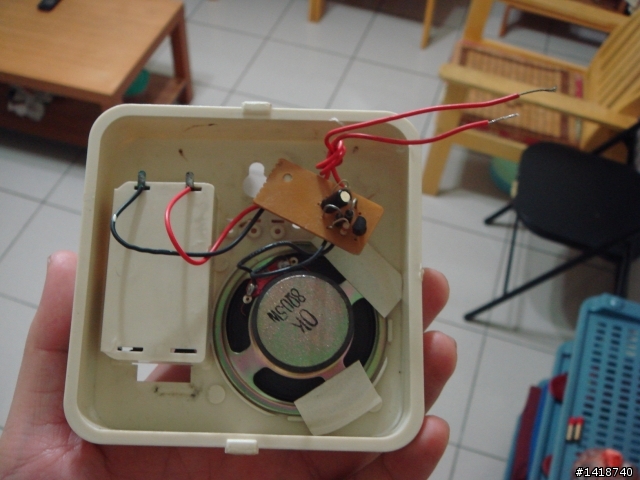

補一下之前壞掉電鈴的圖

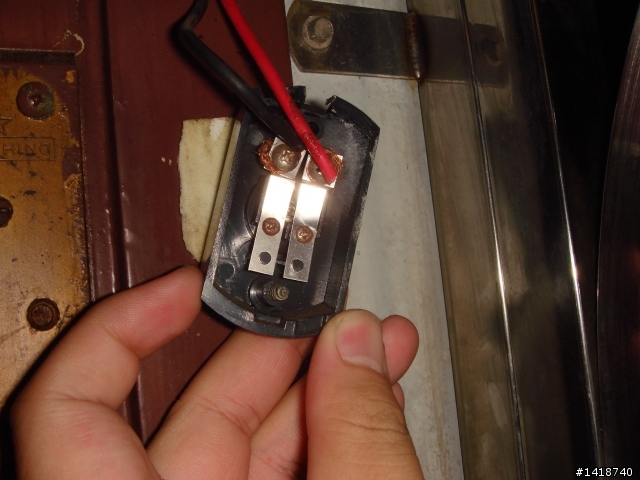

圖二是按鈕的配線

lan2000

lan2000
個人積分：58分
文章編號：22281146

58分

6樓

2010-09-10 20:03

壞掉那顆是利用電池的電源來發聲
用你的按壓開關來控制叫或不叫

新的是直接吃 110V
送電就叫不送電就不叫

目前解法建議

1. 看能不能退換，換成原來的那種

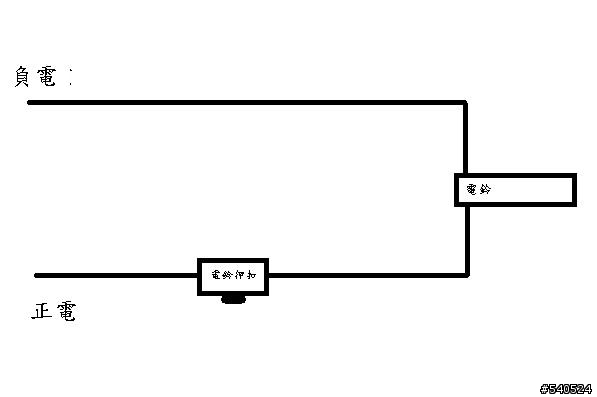

2. 改線路讓他會送110V 電 (請參考 A大的圖(

A-chi0307

A-chi0307
個人積分：0分
文章編號：22282697

0分

7樓

2010-09-10 21:31

還有....如果要改吃110v的電源.請做好絕緣處理

否則像(圖二)那種接法會很危險喔

miket5

miket5
個人積分：830分
文章編號：22283167

830分

8樓

2010-09-10 21:53

吃電池跟吃110V的電鈴應該不能共用吧
搞不好接110V變成 ●爆閃鈴●

更正:以為是要拿有電池的電鈴來接市電

don4756

don4756
個人積分：799分
文章編號：22284185

799分

9樓

2010-09-10 22:42

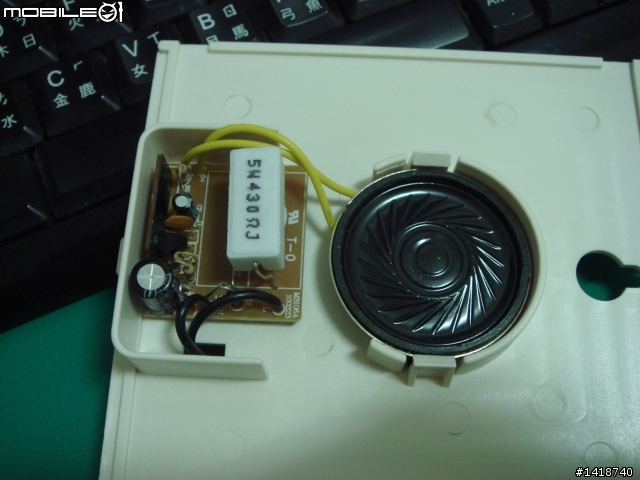

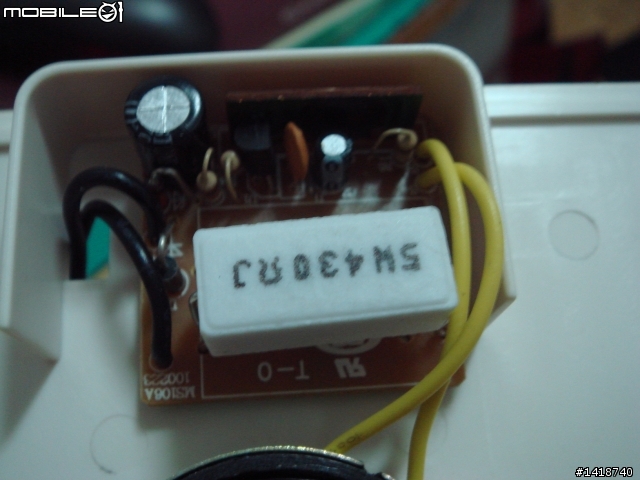

這是110V的電鈴嗎？這個電鈴看不到降壓線路，只有一顆430歐姆5瓦的水泥電阻。

皮克秋

皮克秋
個人積分：51分
文章編號：22286849

51分

樓主

2010-09-11 0:43

lan2000 wrote:
壞掉那顆是利用電池...(恕刪)

嗯嗯明天會來接接看!

A-chi0307 wrote:
還有....如果要改...(恕刪)

OK已貼上絕緣膠帶

miket5 wrote:
吃電池跟吃110V的...(恕刪)

!!!!!!!!!!!!
爆電鈴?! 所以我這種可以用嗎
我目前是用A大圖的方法
110V的電源來至客廳的插座
這樣應該OK吧?

don4756 wrote:
這是110V的電鈴？...(恕刪)

所以我可以接客廳的插座來用嗎?
