[請益]急!!地基回填完後，PC底,要如何鋪設？防水布要如何鋪設？

vincenttsai
個人積分：51分
文章編號：22008954

51分

樓主

2010-08-30 19:47

各位先進,

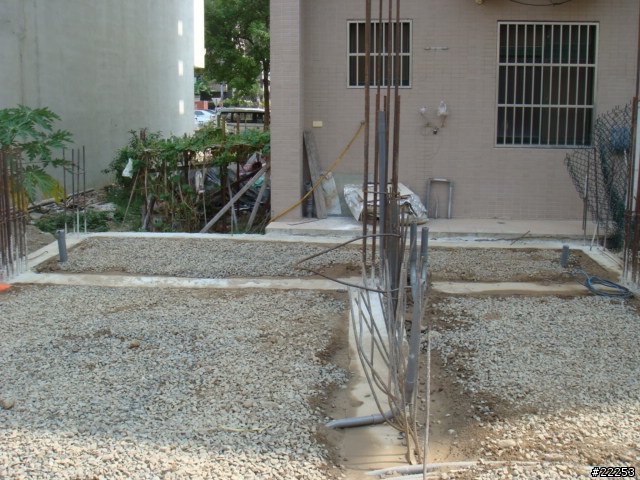

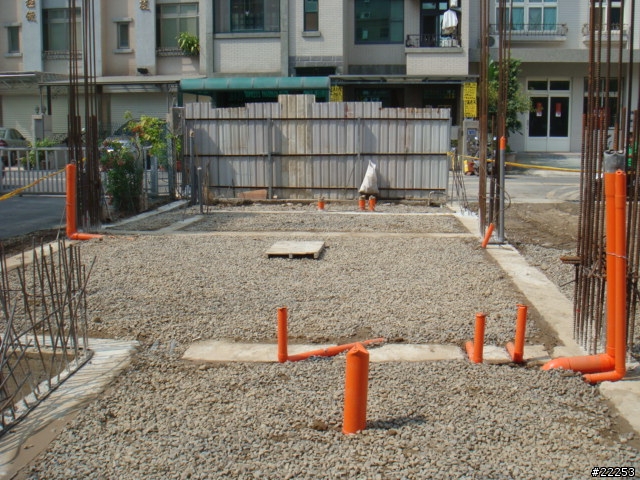

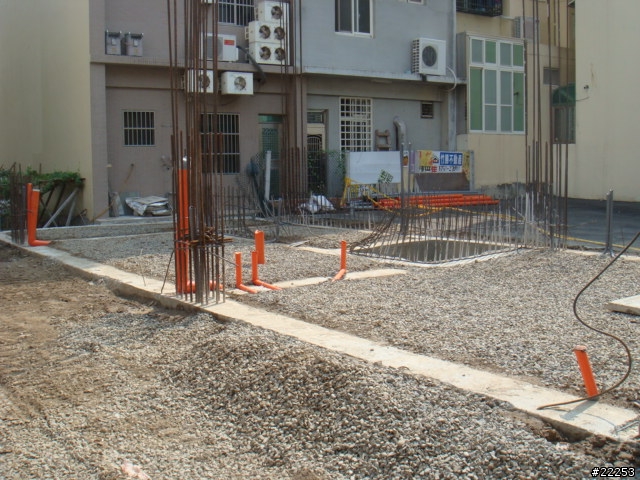

小弟目前已經地基回填好了如圖，
剛剛看到了之前的文章有先進建議
回填土完後建議在地坪上鋪上一層PC 約10cm,
然後在綁1F地面的鋼筋。
小弟有幾個問題：
1. 鋪上一層PC的範圍：連中間的地樑也要覆蓋嗎？還是只要鋪在回填土上就好！
2. 小弟想在鋪上一層防潮布，不知道要鋪要哪一層？是PC 跟1F鋼筋之間？

[請益]急!!地基回填完後，PC底,要如何鋪設？防水布要如何鋪設？

2010-08-30 19:47 發佈

文章關鍵字地基 PC 防水布

houseman0911

houseman0911
個人積分：1分
文章編號：22040290

1分

2樓

2010-08-31 23:15

經驗是---土層夯實-->舖防水布-->排水配管-->排列鵝卵石-->舖碎石(現在都如大大附圖直接舖碎石)-->夯實-->水電配管-->鋼筋-->灌漿
如果想打PC, 就在水電配管前施作; 但是請注意, PC 多是低強度混凝土, 灌漿完畢, 務必將地樑上方清洗乾淨
附註

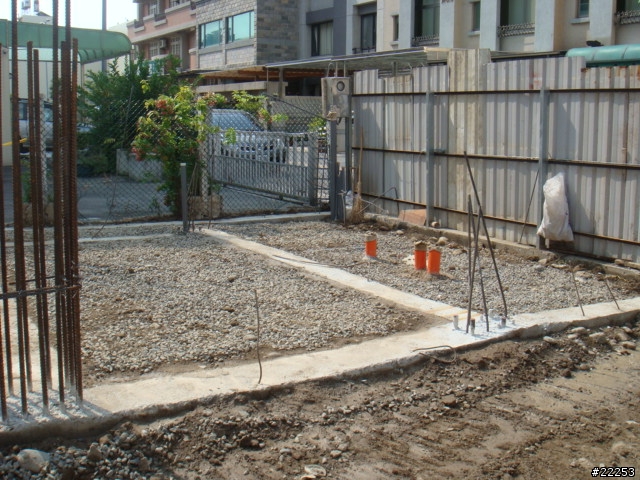

照片上, 似乎 "牆鋼筋" 預留 & "柱底箍筋" 的綁紮 .............. 沒做到???

vincenttsai

vincenttsai
個人積分：51分
文章編號：22043329

51分

樓主

2010-09-01 1:20

houseman0911 wrote:
經驗是---土層夯實...(恕刪)

感謝分享：
1. 目前已經鋪完碎石了，所以只能直接在碎石上面打一層PC（不包含地樑）,
然後上面再鋪一層防潮布厚一點的，然後再綁一樓地板鋼筋。
2. 牆面的預留筋被建商因施工方便省掉了（挖土機進出）。唉！功課作不夠，目前只好
用植筋的方式補救.

3. 柱底箍筋 ? 要先做嗎？不可以綁一樓的地面鋼筋或牆面鋼筋時作？請指教!

上班族也可以搞自建,kimicj竹北購地自建全記錄-http://blog.yam.com/kimicj

shenghuai

shenghuai
個人積分：9分
文章編號：22047058

9分

4樓

2010-09-01 9:50

vincenttsai wrote:
1. 鋪上一層PC的範圍：連中間的地樑也要覆蓋嗎？還是只要鋪在回填土上就好！

地坪打PC，主要功能是避免下雨後，回填土壤黏附於綁好的地坪鋼筋上，也確保下層鋼筋保護層間距。
為了達到以上功能，
也可採用碎石級配(如你的圖片所示)，優點成本較PC低，
缺點為沖洗地樑時，碎石的間隙仍會帶出少量的泥土。

兩種材料使用上，為回填土區，不覆蓋地樑..

2. 小弟想在鋪上一層防潮布，不知道要鋪要哪一層？是PC 跟1F鋼筋之間？

防潮布施作建議在PC底，即澆置PC前，直接鋪在回填土壤上，
因為此項施作為可與防水施作負水壓相同，需有重量壓在上方。
照面已經施作碎石級配完畢，可直接覆蓋防潮布，俟澆置地坪底版之重量下壓。

另外，照片上牆筋的預留，建議針對四周外牆及樓梯(電梯)處施作植筋，

柱上的箍筋，等鋼筋工進場後，會在下層套上比你要澆置的樓板高度高的箍筋，
這不用緊張，只是尚未到該施作階段。

es_mato

es_mato
個人積分：520分
文章編號：22047360

520分

5樓

2010-09-01 10:02

一樓地板與地面接近，確實很需要防水布
但是回填得又與地樑同高了.... 有想過防水布又要怎麼舖?

如果沒有一開始全盤想清楚再開始動
邊做邊問, 問題其實會更多

你關心柱箍筋
不如再用心一下柱筋搭接計劃及搭接問題

vincenttsai

vincenttsai
個人積分：51分
文章編號：22058276

51分

樓主

2010-09-01 16:51

shenghuai wrote:

地坪打PC，...(恕刪)

感謝指教，
所以作法是將現況先鋪上一層防潮布 , 然後？
要上PC嗎？還是直接綁一樓樓面的鋼筋？
因為這幾天下雨，所以可以將回填土在壓實一點，
這樣就可以讓PC與地樑同高度了。

上班族也可以搞自建,kimicj竹北購地自建全記錄-http://blog.yam.com/kimicj

vincenttsai

vincenttsai
個人積分：51分
文章編號：22058409

51分

樓主

2010-09-01 16:56

es_mato wrote:
一樓地板與地面接近，...(恕刪)

感謝寶貴意見，
因為這幾天下雨所以可以將回填土更壓實一點（壓下去點），
先鋪一層防潮布，然後打PC與地樑同高，這樣OK嗎？

您提到的"柱筋搭接計劃及搭接問題" , 是指垂直樓層的搭接方式嗎？
可否提供您寶貴經驗！感恩！

上班族也可以搞自建,kimicj竹北購地自建全記錄-http://blog.yam.com/kimicj

shenghuai

shenghuai
個人積分：9分
文章編號：22060893

9分

8樓

2010-09-01 18:38

直接於碎石級配上覆蓋防潮布即可，
這幾天下雨可以讓你的回填土更緊實(下壓)，
樓板鋼筋直接綁紮於防潮布上，
澆置樓板是整片的，
你注意一下你手邊的結構圖，樓板配筋是否為雙層筋或單層筋?
版鋼筋靠近外牆部份固定於牆面鋼筋(即你即將植筋於外牆上的鋼筋)，
以上這點多加留意。

柱鋼筋搭接計畫

鋼筋搭接有一定規範，看你用的是幾號筋 #?
柱鋼筋紮筋要注意的有，(你的結構圖有..)
1.主筋號數(#?)與支數，每支主筋之間要有間距
2.箍筋號數，間距，型式
3.繫筋型式，號數，間距
4.樑柱接頭鋼筋..

牆及版鋼筋，可以的話請他每步都綁(十字搭接位置)，

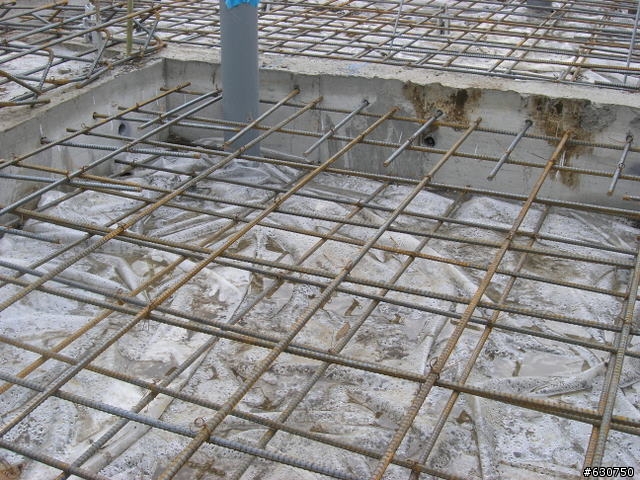

你注意看ES大給你看的圖片，他是跳一步綁的(現在一般綁筋)，
但規範就是每步都要綁，這跟發包金額有關(現在都為了省..)
柱及樑箍筋也最好每個都綁，(固定於主筋上...)
以上指教..

vincenttsai

vincenttsai
個人積分：51分
文章編號：22064783

51分

樓主

2010-09-01 21:34

shenghuai wrote:

直接於碎石級配上覆...(恕刪)

感激不盡,
因為我已經跟營造說好了，
所以他今天也將回填土壓實與地樑高度差約10cm，
所以上面鋪好防潮布後在上一層PC(要多付7千元一台車)。

關於柱鋼筋搭接計畫:
經過您的詳細說明小弟瞭解了。
圖上有標示的部分我並不擔心，因為按圖施工（當然我會仔細CHECK一下）
至於牆及版鋼筋每步都綁(十字搭接位置)，這個部分小弟瞭解了
趕緊跟營造說明，請他按照這樣做。
非常感謝各位先進的幫忙。

上班族也可以搞自建,kimicj竹北購地自建全記錄-http://blog.yam.com/kimicj

es_mato

es_mato
個人積分：520分
文章編號：22132711

520分

10樓

2010-09-04 20:15

今天又有了大地震，不知道台灣人有沒有想到什麼？

最近剛好有一部片子「唐山大地震」
........ 一根樑剛好兩頭各壓著一個小孩

台灣也經過了大地震，法規也改了不小
在法規修改了之後；監造與鋼筋工有很大的衝突
有經驗的人應知道為什麼。

這一張簡圖，那一個鋼筋的搭接好，用料省，那一個用了最多？
「鋼筋工」用什麼計價？「鋼筋」用什麼計價？
有時對業主好的方案，剛好是與包商利益衝突的

唐山大地震已經很久了，那年代就可以樑不壞的掉下來壓人了。
其實問題在樑柱接頭太弱了
集集大地震之後；法規也特別要求了這一點

要求每一個鋼筋交點都要綁鐵絲，過頭了
過去版筋 15~30 公分的間距都有，現在基本就是 10 公分了
鋼筋中重要的「錨定」都沒有，鐵絲就是鐵絲；再密也沒有用

更重要的樑柱接頭箍筋(圍束筋)被偷了，卻沒有人知道。
"柱底箍筋" 的綁紮？
如果樑柱接頭箍筋(圍束筋)做得確實，十公分一個，到了一樓面不會看不到一個的。

一樓如果要再打一層 PC 也超過十公分，樑柱接頭箍筋(圍束筋)間距也不超過十公分
我如果是鋼筋工，我寧可地樑圍束筋施工時多放幾個，
也不會等到地樑好了，再來放箍筋... (看你怎麼塞進去)

這種問題在工地或平常，常常會變口水
今天還是忍不住說出來，其實看看今天新聞以及紐西蘭的震災報導
以及過去集集地震的記錄，那出了問題？
