插座沒有通電？？？

妖瞳
個人積分：44分
文章編號：19702265

44分

樓主

2010-05-22 23:00

家裡裝潢完之後
有一組插座沒有通電
因為少用
也一直沒有跟裝潢反應

最近有需要用到這組插座
我想請問一下
是當初師父接錯線
還是源頭那邊可能就沒接好？
如果簡單，小弟應該可以diy一下
請懂這方面的大大賜教
謝謝幫忙

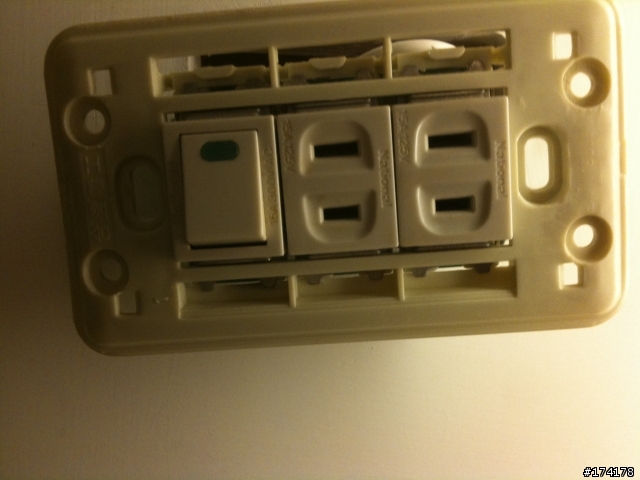

圖一是正面
開關目前功能正常
可以控制一組牆上的燈
但其餘兩組插座都沒有功用
插座沒有通電？？？

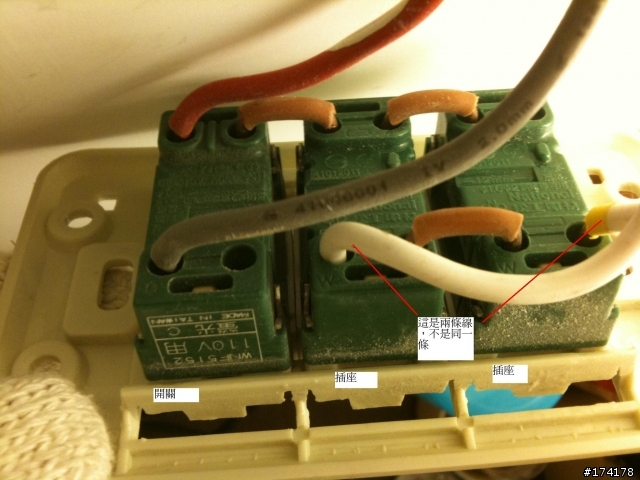

圖二是背面

2010-05-22 23:00 發佈

文章關鍵字插座

Ctl

Ctl
個人積分：1分
文章編號：19702457

1分

2樓

2010-05-22 23:07

插頭那邊少一條電源線，應該是少水線吧!!
剩下留給專業的來

haidan0319

haidan0319
個人積分：5分
文章編號：19702466

5分

3樓

2010-05-22 23:07

中性線部份沒有接來源......

少拉了一條中性線喔.....

前提是電燈開關接法是切火線.............

作法可以從電燈那裡並中性線穿管回來........

======================================

補充一下,那條白色的線是沒義意的

有點懷疑那個水電的在打瞌睡

haidan

妖瞳

妖瞳
個人積分：44分
文章編號：19703006

44分

樓主

2010-05-22 23:27

稍微再補充一下
圖二有兩條白線沒有串在一起

haidan0319

haidan0319
個人積分：5分
文章編號：19712730

5分

5樓

2010-05-23 13:53

那中性線應該有接

大大可以把圖面上最左上方的橘線的左端

移到灰色線旁的那個洞

這樣可能會有電了

若還沒電的話可能是以下的情況

就是開燈插頭才有電

若是這樣的話,請對調紅色和灰色的線

再沒電的話..........找水電吧!!

另外要小心的是

紅色和灰色的線其中一條是有帶電的喔!!

紅色帶電的機率比較大

haidan

阿秋呆

阿秋呆
個人積分：12分
文章編號：19713044

12分

6樓

2010-05-23 14:14

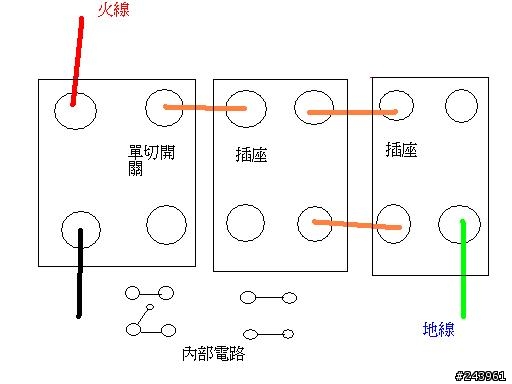

正常的話應該這樣就可以了給你參考看看

motoka

motoka
個人積分：0分
文章編號：19716249

0分

7樓

2010-05-23 17:34

哈哈因為電燈開關裝錯了
原圖是雙切開關正確要裝單切開關
內部接點不一樣

原圖紅縣端的兩點是不相通的

wtevosky

wtevosky
個人積分：259分
文章編號：19716736

259分

8樓

2010-05-23 18:04

少一條系統地線,要自己弄的話最簡單的方法是
你現在這組開關所控制的電燈將它拆下
然後沿著開關內的管路找出是哪條管
在補一條地線給他就可以用了(找出電燈的地線通常是白色將她接死然後另一端插在你開關插座的白線所插的地方)
不過看照片就知道這是比較早期的作法
畢竟這樣迴路是跟電燈吃再一起
所以盡量不要把會吃重電的設備使用這個插座
以免跳電

wtevosky

wtevosky
個人積分：259分
文章編號：19716800

259分

9樓

2010-05-23 18:10

另外附註一點你的開關要反過來裝才是對的
線的位置不用變直接把開關拆掉反過來
紅色為火線灰色為開關線白線拔掉換成你補的地線
其餘的線咖啡色為並聯用的線
太複雜的話把三路開關給換成單路開關照你原本所接的方法插回去就好

wtevosky

wtevosky
個人積分：259分
文章編號：19716831

259分

10樓

2010-05-23 18:12

喔對不起剛沒看到那白色是兩條線
這樣的話線都不用補了
開關把線拆掉直接給他反過來照原本的接法插回去就有電了
不然換單路開關也行
